6306-N-C3+FAG

Date tehnice FAG/Schaeffler

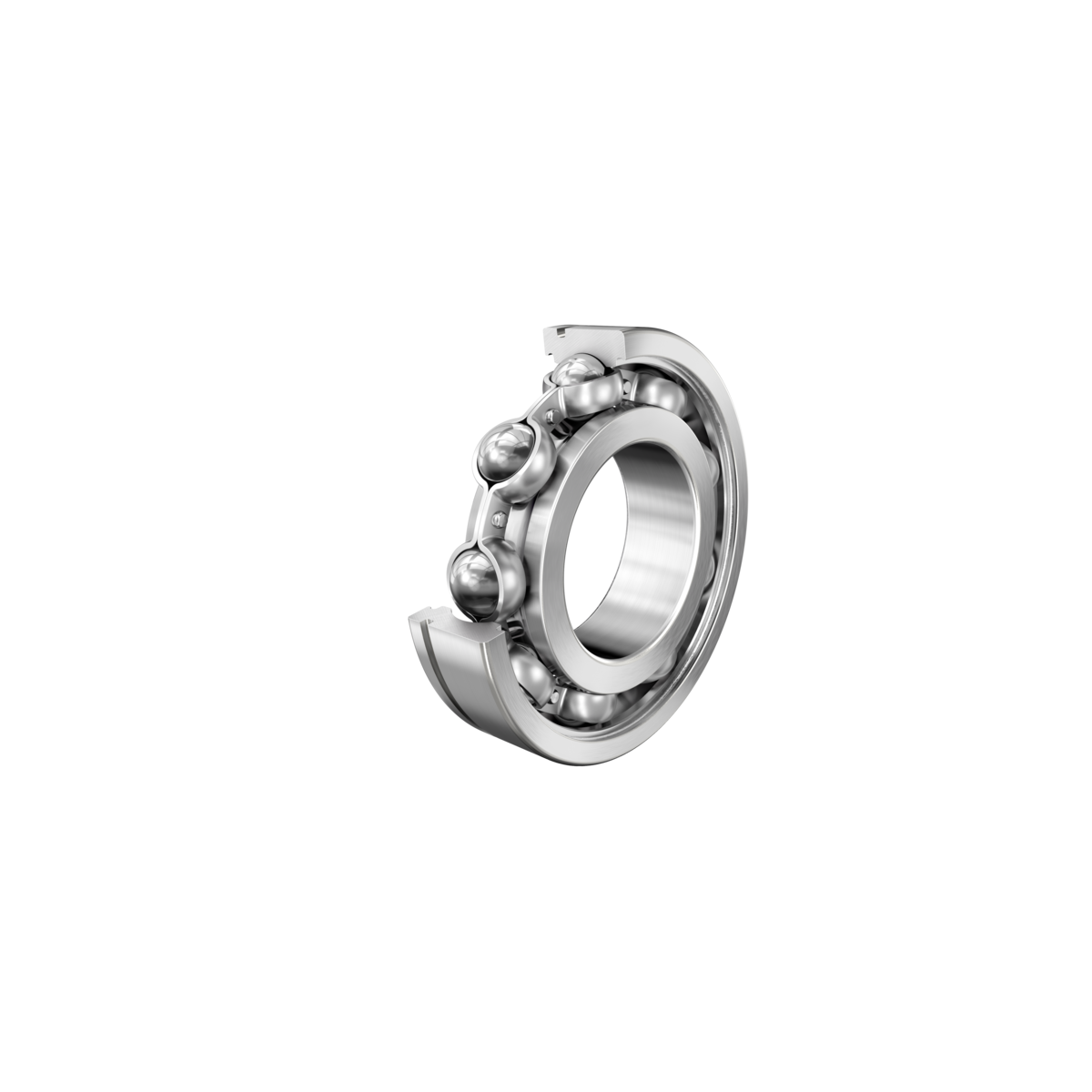

6306-N-C3 - Rulment radial rigid cu bile

Rulment radial rigid cu bile 63..-N, pe un singur rând, ring groove, colivie din tablă de oțel

d30 mmDiametru interior

D72 mmDiametru exterior

B19 mmLățime

C r30.500 NSarcină dinamică de bază, radială

C 0r16.200 NSarcină statică de bază, radială

n G13.700 1/minTurație limită

Sarcină radială

Sarcină axială într-o direcție

Sarcină axială in doua directii

Lubrifiere cu unsoare

Lubrifiere cu ulei

neetanșat

Tip etanșare	Fără	Neetanșat
Execuție, inel exterior rulment	N	Canal pentru inel elastic
Colivie	JN	Tabla de oțel
clasă de toleranță	PN	Nurmală (PN)
Stabilizare dimensionala / termică	SN	Inele stabilizate dimensional până la 120 °C
Lubrifiant	Fără	Rulment nelubrifiat
Joc radial intern	C3 (Group 3)	Joc intern mai mare decât CN
Tip alezaj	Z	Cilindric

d	Diametru interior	30 mm
D	Diametru exterior	72 mm
B	Lățime	19 mm
C r	Sarcină dinamică de bază, radială	30.500 N
C 0r	Sarcină statică de bază, radială	16.200 N
C ur	limită de sarcină la oboseală, radială	1.050 N
n G	Turație limită	13.700 1/min
n ϑr	Turație de referință	10.500 1/min
≈m	Masă	351,23 g

d a min	Diametrul minim al umărului arborelui	37 mm
D a max	Diametrul maxim al umărului carcasei	65 mm
r a max	Raza maximă de racordare	1 mm

r min	Dimensiune minimă teșitură	1,1 mm
D 1	Diametrul umărului inelului exterior	59,62 mm
D 2	Diametrul calibrului inelului exterior	61,58 mm
d 1	Diametrul umărului inelului interior	44,6 mm

T min	Temperatură minimă de funcționare	-30 °C
T max	Temperatură maximă de funcționare	120 °C

f 0

Factor de calcul
