23226-E1A-XL-M-C3+FAG
Date tehnice FAG/Schaeffler

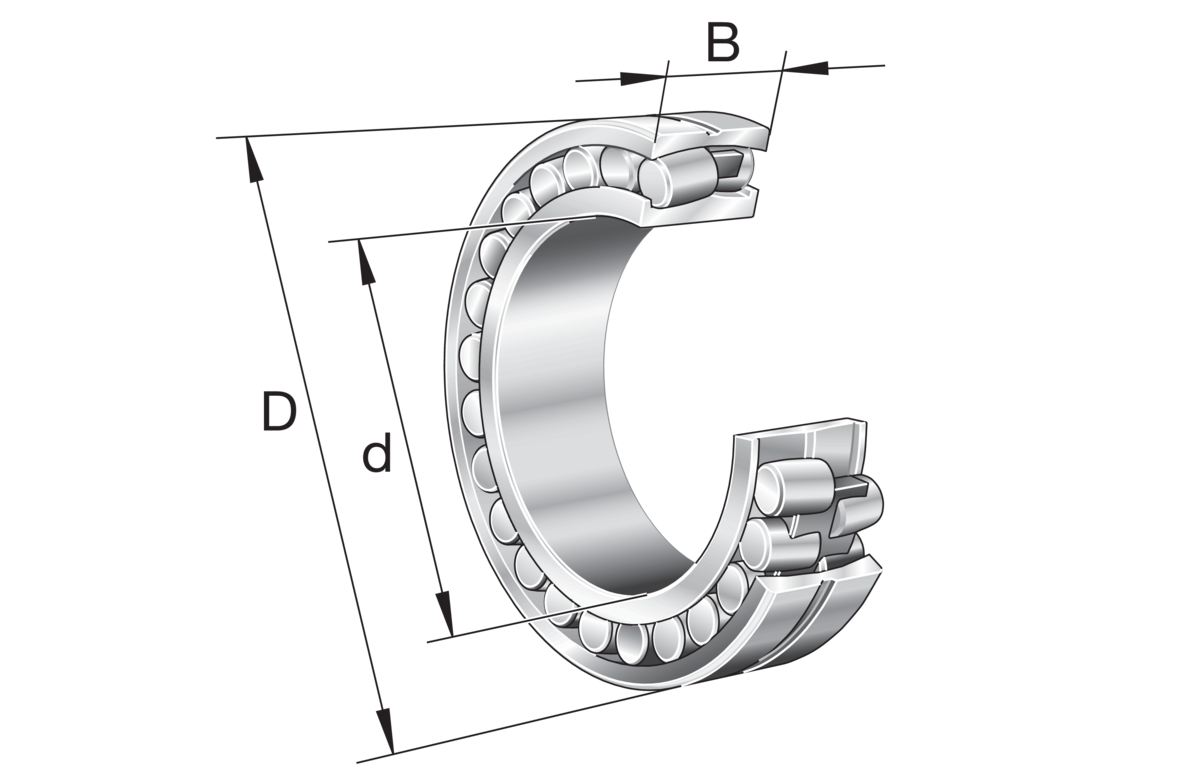

23226-E1A-XL-M-C3 - Rulment oscilant cu role
Rulmenți oscilanți cu role 232..-E1A, dimensiuni principale conform DIN 635-2
d130 mmDiametru interior
D230 mmDiametru exterior
B80 mmLățime
C r910.000 NSarcină dinamică de bază, radială
C 0r1.150.000 NSarcină statică de bază, radială
n G2.850 1/minTurație limită
Sarcină radială
Sarcină axială într-o direcție
Sarcină axială in doua directii
Lubrifiere cu unsoare
Lubrifiere cu ulei
neetanșat
eroare unghiulară statică și nealiniere
eroare unghiulară dinamică și nealinierePrezentare produs
| Cod produs | 23226-E1A-XL-M-C3 |
|---|---|
| Tip produs | Rulment oscilant cu role |
| Marcă | FAG |
| Număr material Schaeffler | 0190016140030 |
| Tip de bază | 23226 |
| Masă | 13.972 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Nu |
Variantă tehnică și sufixe
| Execuție | E1A | Fără bordură centrală |
| Tip alezaj | Z | Cilindric |
| Colivie | M | Colivie din alamă |
| Joc radial intern | C3 (Group 3) | Joc intern mai mare decât CN |
| Relubrifiere | Standard |
Dimensiuni principale și date de performanță
| d | Diametru interior | 130 mm |
| D | Diametru exterior | 230 mm |
| B | Lățime | 80 mm |
| C r | Sarcină dinamică de bază, radială | 910.000 N |
| C 0r | Sarcină statică de bază, radială | 1.150.000 N |
| C ur | limită de sarcină la oboseală, radială | 91.000 N |
| n G | Turație limită | 2.850 1/min |
| n ϑr | Turație de referință | 1.740 1/min |
| ≈m | Masă | 13,972 kg |

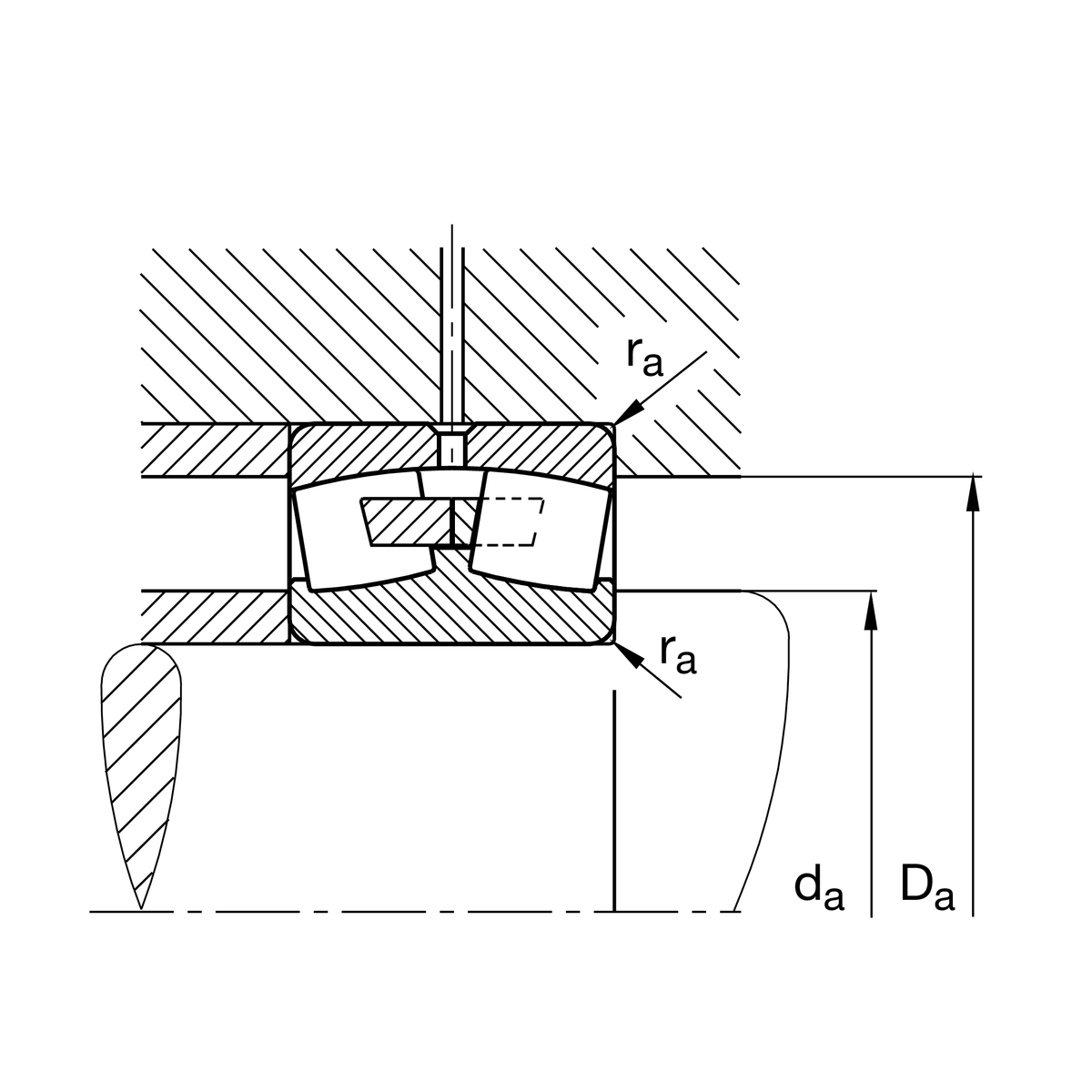

Dimensiuni de montaj
| d a min | Diametrul minim al umărului arborelui | 144 mm |
| D a max | Diametrul maxim al umărului carcasei | 216 mm |
| r a max | Rază maximă a degajării | 2,5 mm |

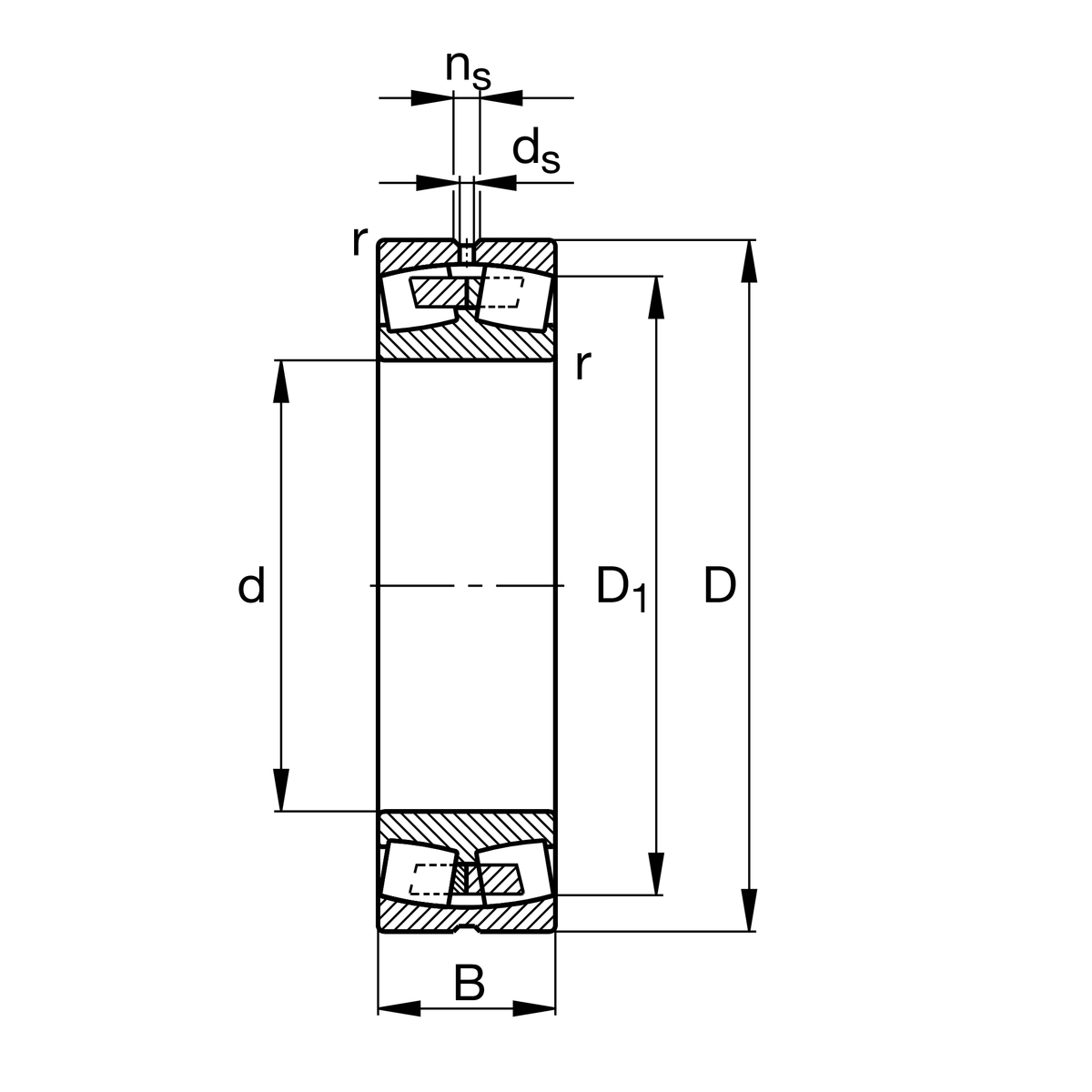

Dimensiuni detaliate
| r min | Dimensiune minimă teșitură | 3 mm |
| D 1 | Diametru alezaj inel exterior | 199,3 mm |
| d s | Diametru orificiu de ungere | 4,8 mm |
| n s | Lățime canal de ungere | 9,5 mm |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -30 °C |
| T max | Temperatură maximă de funcționare | 200 °C |
Factori de calcul
| e | Valoare limită Fa/Fr pentru aplicabilitatea valorilor diferite ale factorilor X și Y | 0,33 |
| Y 1 | Factor de sarcină axială dinamică | 2,07 |
| Y 2 | Factor de sarcină axială dinamică | 3,09 |
| Y 0 | Factor de sarcină axială statică | 2,03 |
Documente
- Fișă tehnică produs 23226-E1A-XL-M-C3PDF produs
- MH1 Demontare mecanicăBroșură tehnică
- MH1 Montare mecanicăBroșură tehnică
- MH1 Principii tehniceBroșură tehnică
- MH1 TabeleBroșură tehnică
