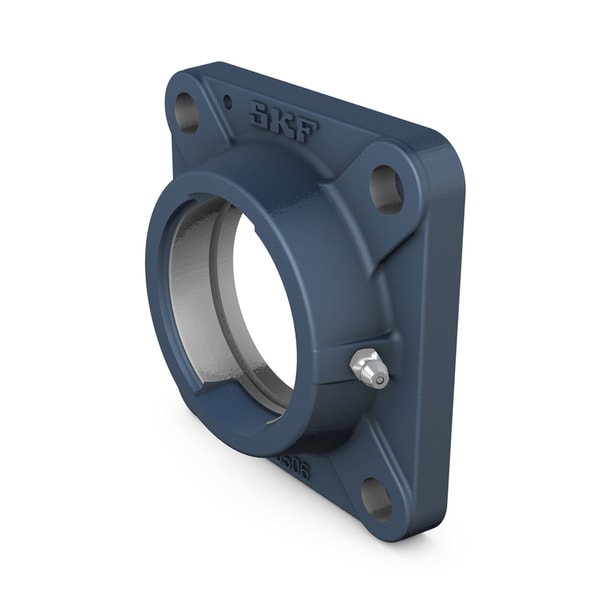

Fotografia produsului are caracter informativ
FYJ513+SKF
Date tehnice produs
FYJ 513 - Square flanged housing for insert bearings, fontă, JIS
Square flanged housing for insert bearings, fontă, JIS These square flanged housings for insert bearings are complaint cu Japanese Industrial Standards (JIS). They are made of grey fontă and can be bolted cu four bolts to a machine wall sau frame. They have been developed for bearing arrangements that must operate reliably in difficult environments.
Diametru locaș sferic120 mmDiametru locaș sferic
Lățime totală carcasă50 mmLățime totală carcasă
Distanța între centrele găurilor de șurub149 mmDistanța între centrele găurilor de șurub
Tip carcasăFlangedTip carcasă
Carcasă cu flanșă typeSquareCarcasă cu flanșă type
Număr găuri de șurub pentru fixare4Număr găuri de șurub pentru fixare
Prezentare produs
| Cod produs | FYJ 513 |
|---|---|
| Tip produs | Square flanged housing for insert bearings, fontă, JIS |
| Marcă | SKF |
Dimensiuni detaliate
| Diametru locaș sferic | Diametru locaș sferic | 120 mm |
| Lățime totală carcasă | Lățime totală carcasă | 50 mm |
| Distanța între centrele găurilor de șurub | Distanța între centrele găurilor de șurub | 149 mm |
Proprietăți
| Tip carcasă | Tip carcasă | Flanged |
| Carcasă cu flanșă type | Carcasă cu flanșă type | Square |
| Număr găuri de șurub pentru fixare | Număr găuri de șurub pentru fixare | 4 |
| Fastening bolt hole type | Fastening bolt hole type | Plain |
| Material, housing | Material, housing | Cast iron |
| Acoperire | Acoperire | Fără |
| Relubrifiere hole | Relubrifiere hole | Cu |
| unsoare fitting | unsoare fitting | Cu |
Logistică
| Greutate netă produs | Greutate netă produs | 3.45 kg |
| Cod eClass | Cod eClass | 23-05-16-02 |
| Cod UNSPSC | Cod UNSPSC | 31171536 |
Dimensiuni detaliate
| Da | Diametru locaș sferic | 120 mm |
| Db1 | Top external diameter | 150 mm |
| Db2 | Base external diameter | 152 mm |
| Dc | Centring diameter | 161.9 mm |
| A | Overall width | 50 mm |
| A1 | Lățime flanșă | 22 mm |
| A2 | Axial position of spherical seat (from support surface) | 30 mm |
| A3 | Depth of centring recess | 3.2 mm |
| J | Distanța între centrele găurilor de șurub | 149 mm |
| L | Lungime totală | 187 mm |
| N | Diametru gaură șurub de prindere | 19 mm |
| RG | Carcasă thread for grease fitting | 1/4-28 UNF |
| R1 | Poziție axială filet carcasă | 29.5 mm |
| DN | Diametru sferă cap gresor | 6.5 mm |
| SWN | Dimensiune cheie hexagonală pentru gresor | 7 mm |
| GN | Filet of the grease fitting | 1/4-28 SAE-LT |
| J6 | Distance of dowel pins | 169 mm |
| J7 | Axial offset of dowel pins | 50.5 mm |
| N4 | Recommended diameter for dowel pins | 4 mm |
Informații de montaj
| G | Diametru recomandat șuruburi de prindere, mm | 16 mm |
| G | Diametru recomandat șuruburi de prindere, inch | 0.625 in in |
