6309-2RS+NSK
Date tehnice NSK

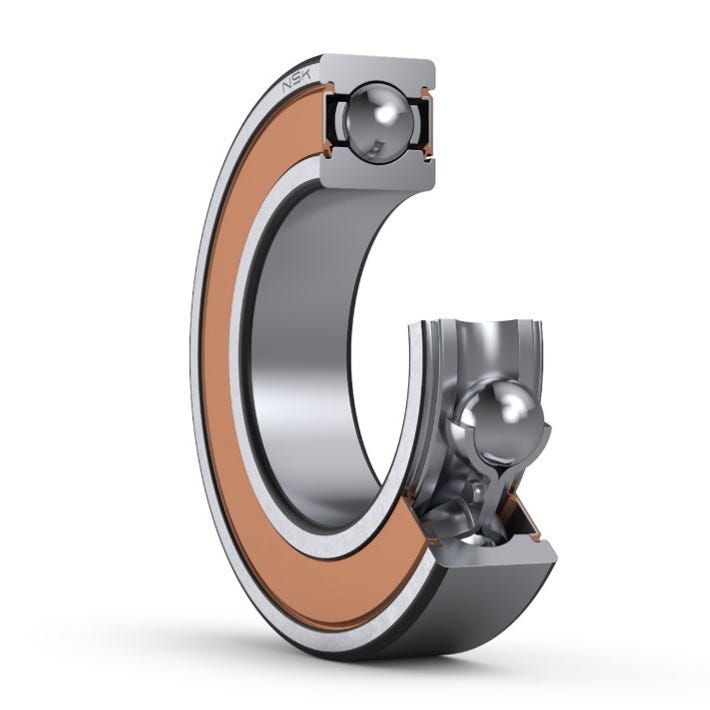

6309DDU - NSK rulment
6309DDU NSK rulment
d45 mmDiametru interior
D100 mmDiametru exterior
B25 mmLățime
r (min.)1.5 mmDimensiune teșitură
C r58500 NSarcină dinamică de bază
C 0r32000 NSarcină statică de bază
unsoare4800 min^-1Lubrifiere cu unsoare
(aprox.)0.829 kg(aprox.)
Prezentare produs
| Cod produs | 6309DDU |
|---|---|
| Tip produs | NSK rulment |
| Marcă | NSK |
| Sursă date | NSK Online Catalog |
| CAD disponibil | Da |
Proprietăți
| NSK | Tipuri | seria 63 |
| NSK | Execuție | ( ): Fără-N, NR |
| NSK | Colivie | ( ): Colivie din oțel presat |

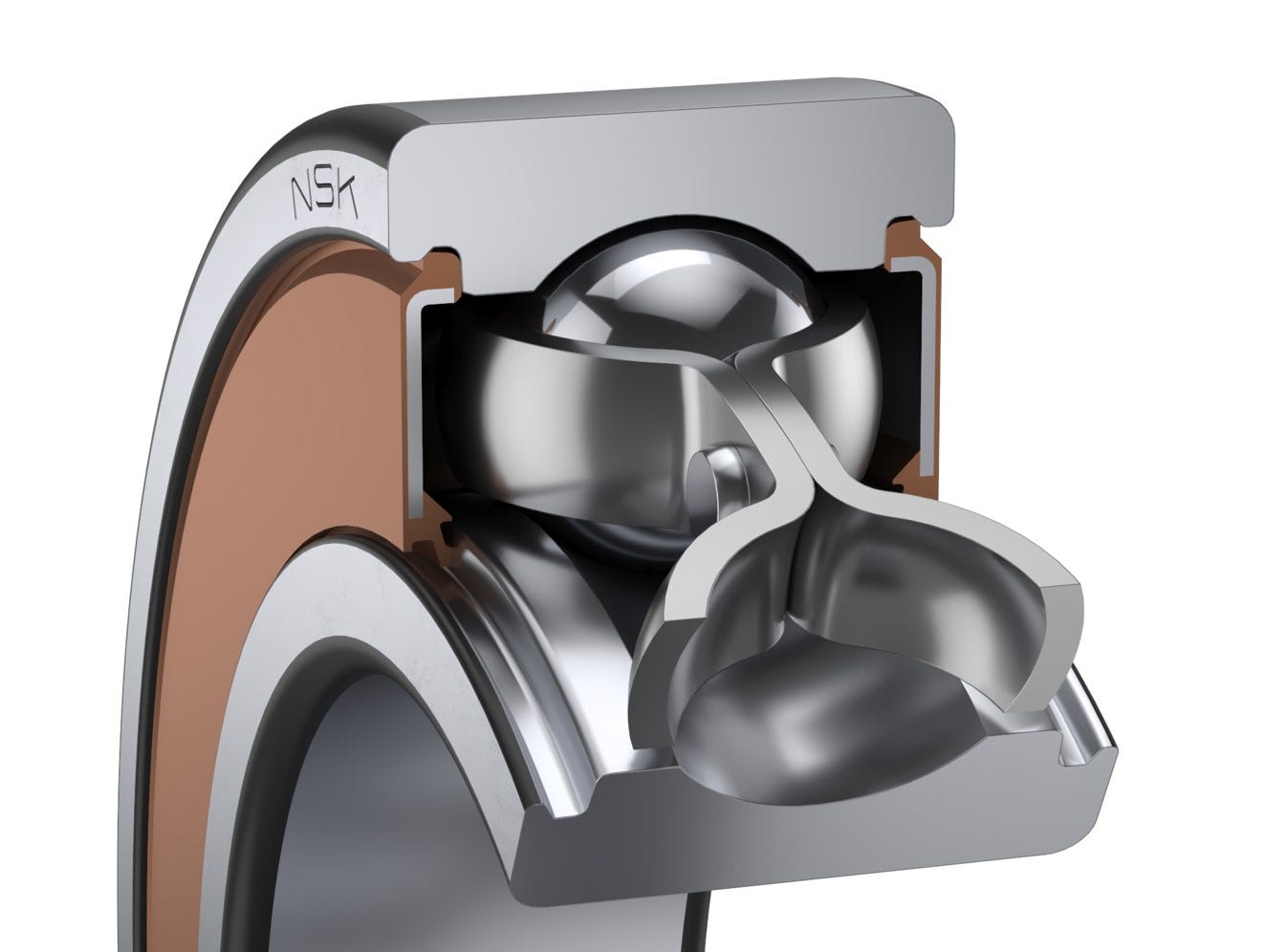

| NSK | Etanșări, ecrane | DDU: Etanșare din cauciuc cu contact pe ambele părți |
| NSK | Joc radial intern | CN |
| NSK | Toleranță | Clasă ISO normală |
Cod piesă
| 6309DDU |

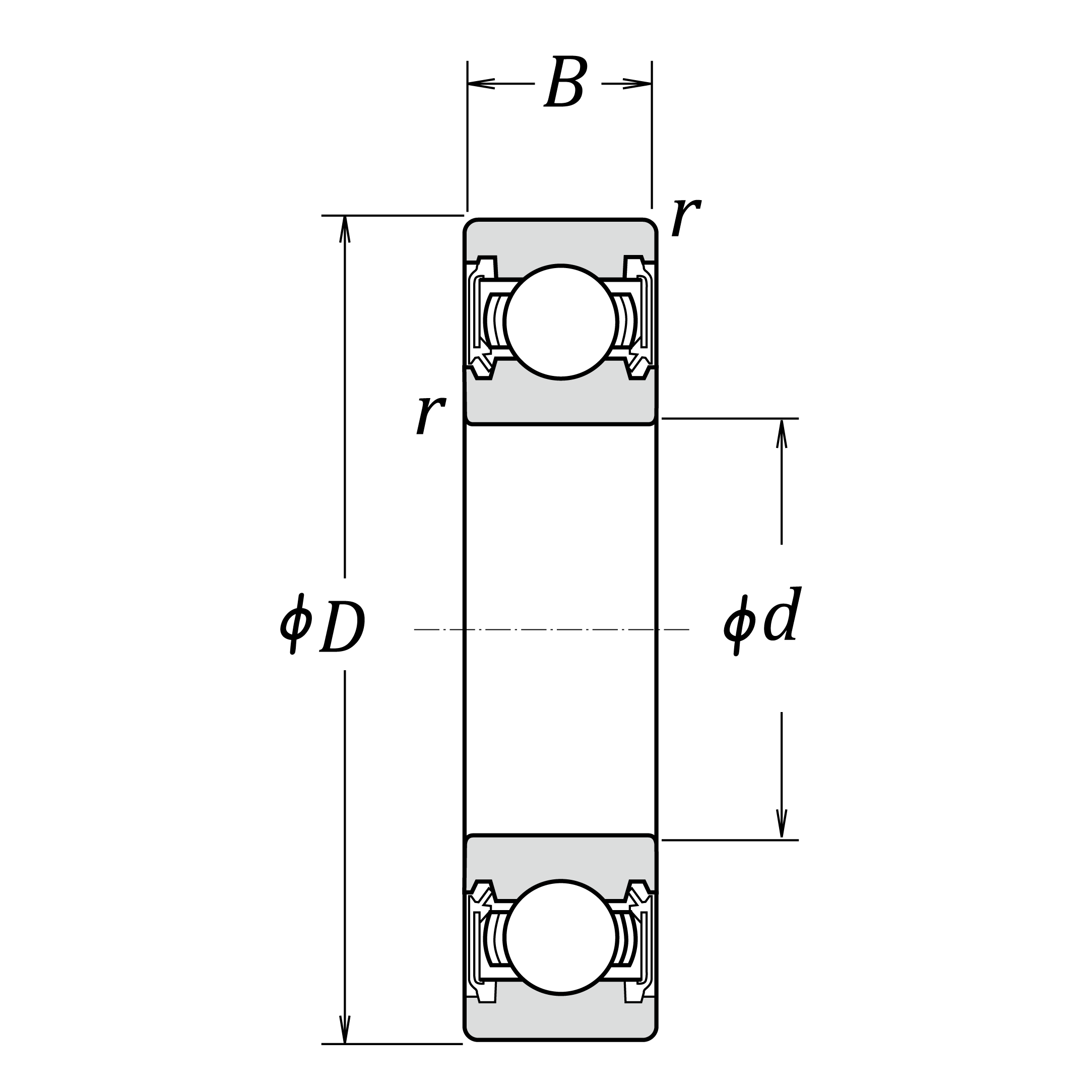

Dimensiuni principale
| d | Diametru interior | 45 mm |
| D | Diametru exterior | 100 mm |
| B | Lățime | 25 mm |
| r (min.) | Dimensiune teșitură | 1.5 mm |
Sarcini nominale de bază
| C r | Sarcină dinamică de bază | 58500 N |
| C 0r | Sarcină statică de bază | 32000 N |
Turații
| unsoare | Lubrifiere cu unsoare | 4800 min^-1 |

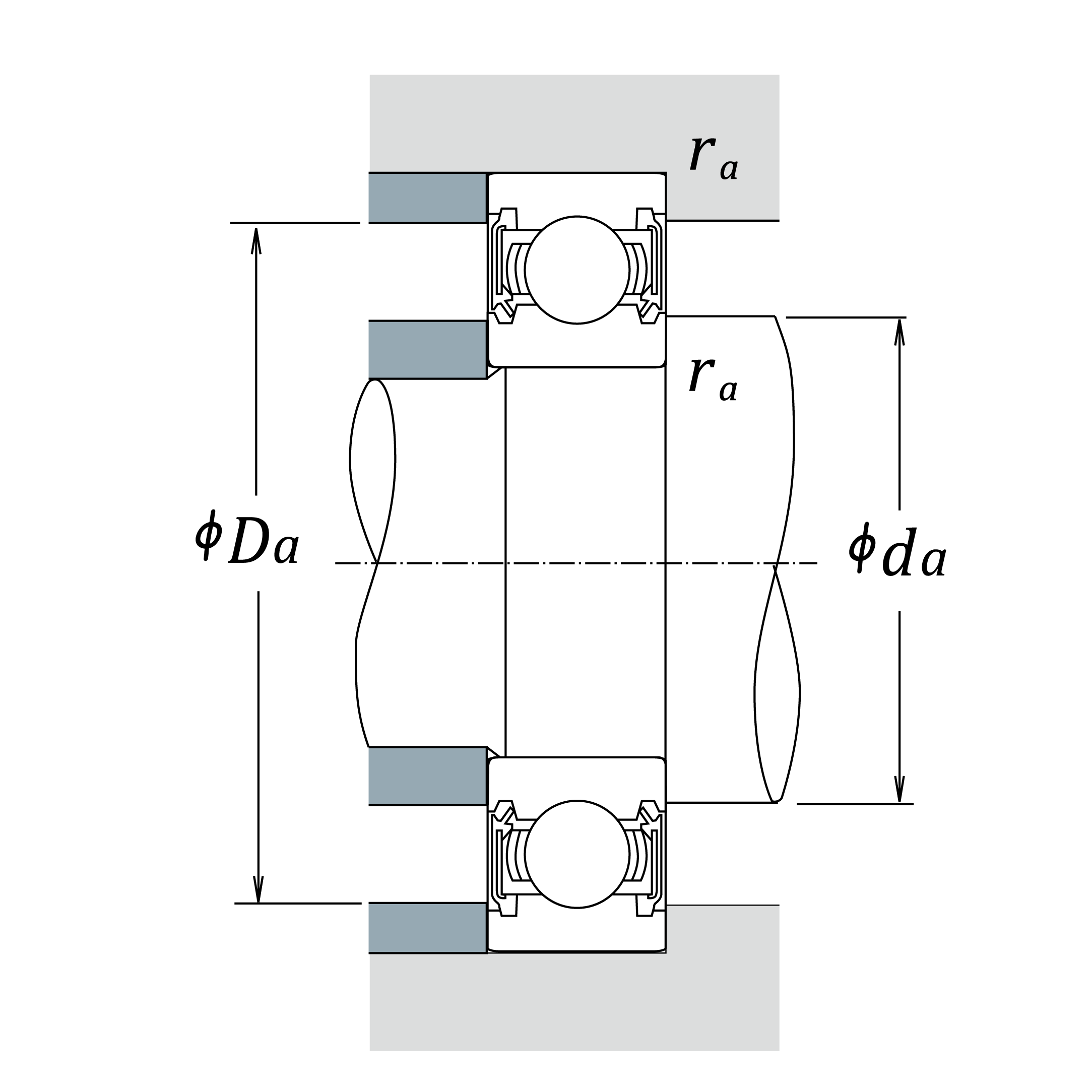

Dimensiuni de reazem și raza de racordare
| da (min.) | Diametru reazem arbore | 53 mm |
| da (max.) | Diametru reazem arbore | 61.5 mm |
| Da (max.) | Diametru reazem carcasă | 92 mm |
| ra (max.) | Rază de racordare a arborelui sau carcasei | 1.5 mm |
| Dx (min.) | Diametrul canalului inelului elastic în carcasă | 0 mm |
| Cy (max.) | Distanța de la fața laterală a inelului exterior la spatele inelului elastic | 0 mm |
Factori de calcul
| fo | Factor | 13.1 |
Informații suplimentare
| z | Număr bile | 8 |
| Dw | Diametru bilă | 17.462 mm |
Masă
| (aprox.) | (aprox.) | 0.829 kg |
