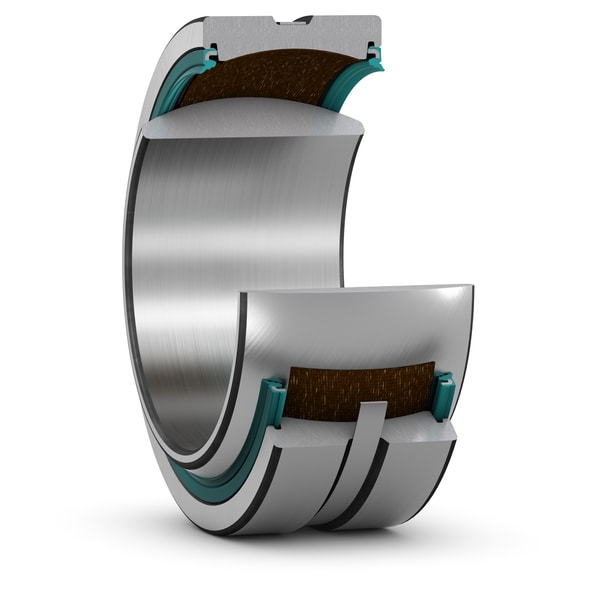

Fotografia produsului are caracter informativ
GE70-TXG3A-2LS+SKF
Date tehnice produs
GE 70 TXG3A-2LS - Rulment sferic radial, fără întreținere, dimensiuni metrice
Rulment sferic radial, fără întreținere, dimensiuni metrice Rulmenții sferici radiali sunt proiectați pentru a suporta sarcini radiale și sarcini combinate radiale și axiale, precum și nealinierea. Acest design specific include o combinație de suprafață de contact alunecătoare din oțel/țesătură PTFE, iar rulmenții sunt fără întreținere. Cu excepția celor cu sufixul de denumire TXGR, aceștia au un sigiliu de contact cu două buze (-2RS) sau un sigiliu de contact cu trei buze, de înaltă capacitate (-2LS) pe ambele părți. Cei cu sufixele de denumire TXGR, TXG3E sau TXG3A sunt fabricați din oțel inoxidabil.
Diametru interior70 mmDiametru interior
Diametru exterior105 mmDiametru exterior
d70 mm mmDiametru interior
D105 mm mmDiametru exterior
B49 mm mmLățime
Prezentare generală a produsului
| Cod produs | GE 70 TXG3A-2LS |
|---|---|
| Tip produs | Rulment sferic radial, fără întreținere, dimensiuni metrice |
| Marcă | SKF |
Dimensiuni
| Diametru interior | Diametru interior | 70 mm |
| Diametru exterior | Diametru exterior | 105 mm |
| Lățime, inel interior | Lățime, inel interior | 49 mm |
| Lățime, inel exterior | Lățime, inel exterior | 40 mm |
Performanță
| Capacitate de încărcare dinamică de bază | Capacitate de încărcare dinamică de bază | 880 kN |
| Capacitate de încărcare statică de bază | Capacitate de încărcare statică de bază | 1460 kN |
Proprietăți
| Combinație de suprafață de contact alunecătoare | Combinație de suprafață de contact alunecătoare | Oțel/țesătură PTFE |
| Material, inel interior | Material, inel interior | Oțel inoxidabil |
| Material, inel exterior | Material, inel exterior | Oțel inoxidabil |
| Întreținere | Întreținere | Fără întreținere |
| Etanșare | Etanșare | Sigiliu pe ambele părți |
| Tip etanșare | Tip etanșare | Triple-buză |
| Funcție de relubrifiere | Funcție de relubrifiere | Fără |
Logistică
| Greutate netă produs | Greutate netă produs | 1.44 kg |
| Cod eClass | Cod eClass | 23-05-01-06 |
| Cod UNSPSC | Cod UNSPSC | 31171515 |
Dimensiuni
| d | Diametru interior | 70 mm mm |
| D | Diametru exterior | 105 mm mm |
| B | Lățime | 49 mm mm |
| C | Lățime inel exterior | 40 mm mm |
| α | Unghi de înclinare | 6 ° ° |
| dk | Diametru cale inel interior | 92 mm mm |
| r1 | Dimensiune fază interior | min. 1 mm mm |
| r2 | Dimensiune fază exterior | min. 1 mm mm |
Dimensiuni de sprijin
| da | Diametru sprijin ax | min. 76.5 mm mm |
| da | Diametru sprijin ax | max. 77.9 mm mm |
| Da | Diametru sprijin carcasă | min. 92 mm mm |
| Da | Diametru sprijin carcasă | max. 99 mm mm |
| ra | Raza de filare ax | max. 1 mm mm |
| rb | Raza de filare carcasă | max. 1 mm mm |
Date de calcul
| C | Capacitate de încărcare dinamică de bază | 880 kN kN |
| C0 | Capacitate de încărcare statică de bază | 1460 kN kN |
| K | Factor de încărcare dinamic specific | 300 N/mm² N/mm² |
| K0 | Factor de încărcare static specific | 500 N/mm² N/mm² |
