BSA201CGA+SKF
Date tehnice produs

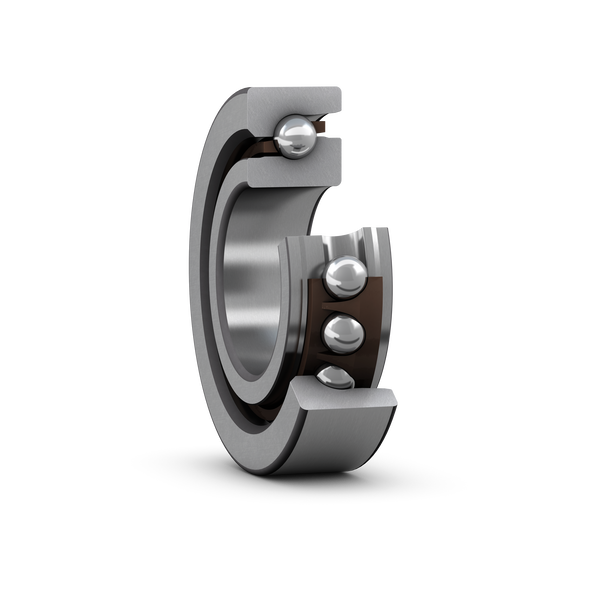

BSA 201 CGA - Super-precision cu acțiune într-un singur sens angular contact thrust ball bearing
Rulment cu bile cu contact unghiular de acțiune într-un singur sens de super-precizie Aceste rulmenți cu bile de super-precizie oferă o precizie de funcționare foarte ridicată și sunt bine adaptați pentru aplicații cu acționare prin șurub. De asemenea, sunt benefice în alte aplicații, unde este necesar un suport radial și axial sigur, împreună cu o ghidare axială extrem de precisă a arborelui. Oferă un grad ridicat de rigiditate axială și pot suporta sarcini axiale mari într-o direcție, viteze mari și accelerații rapide.
Diametru interior12 mmDiametru interior
Diametru exterior32 mmDiametru exterior
Înălțime10 mmÎnălțime
Unghi de contact62 °Unghi de contact
Sarcină dinamică de bază11.8 kNSarcină dinamică de bază
Sarcină statică de bază21.2 kNSarcină statică de bază
Prezentare produs
| Cod produs | BSA 201 CGA |
|---|---|
| Tip produs | Super-precision cu acțiune într-un singur sens angular contact thrust ball bearing |
| Marcă | SKF |
Dimensiuni detaliate
| Diametru interior | Diametru interior | 12 mm |
| Diametru exterior | Diametru exterior | 32 mm |
| Înălțime | Înălțime | 10 mm |
| Unghi de contact | Unghi de contact | 62 ° |
Performanță
| Sarcină dinamică de bază | Sarcină dinamică de bază | 11.8 kN |
| Sarcină statică de bază | Sarcină statică de bază | 21.2 kN |
| Turație admisibilă pentru lubrifiere cu unsoare | Turație admisibilă pentru lubrifiere cu unsoare | 14000 r/min |
| Attainable speed for oil-air lubrication | Attainable speed for oil-air lubrication | 17000 r/min |
Proprietăți
| Capacitate de sarcină axială | Capacitate de sarcină axială | Single-direction |
| Număr de rânduri | Număr de rânduri | 1 |
| Element de poziționare, inel exterior rulment | Element de poziționare, inel exterior rulment | Fără |
| Colivie | Colivie | Nun-metallic |
| Clasă de toleranță | Clasă de toleranță | Special |
| Material rulment | Material rulment | Oțel pentru rulmenți |
| Acoperire | Acoperire | Fără |
| Etanșare | Etanșare | Fără |
| Caracteristică de relubrifiere | Caracteristică de relubrifiere | Fără |
| Amprentă de carbon indicativă pentru produs nou | Amprentă de carbon indicativă pentru produs nou | 0.15 kg CO2e |
Logistică
| Greutate netă produs | Greutate netă produs | 0.0412 kg |
| Cod eClass | Cod eClass | 23-05-08-03 |
| Cod UNSPSC | Cod UNSPSC | 31171507 |
Dimensiuni detaliate
| d | Diametru interior | 12 mm |
| D | Diametru exterior | 32 mm |
| H | Înălțime | 10 mm |
| d1 | Diametru umăr | 17.86 mm |
| d2 | Diametru umăr | 22 mm |
| D1 | Shoulder/recess diameter | 22.1 mm |
| D2 | Shoulder/recess diameter | 26.61 mm |
| r1,2 | Dimensiune teșitură | min. 0.6 mm |
| a | Distance to pressure point | 26 mm |
Dimensiuni de reazem
| da | Diametru reazem arbore | min. 17 mm |
| db | Diametru reazem arbore | min. 17 mm |
| Da | Diametru reazem carcasă | max. 29 mm |
| Db | Diametru reazem carcasă | max. 29 mm |
| ra | Rază de racordare a carcasei | max. 0.6 mm |
Date de calcul
| C | Sarcină dinamică de bază | 11.8 kN |
| C0 | Sarcină statică de bază | 21.2 kN |
| Pu | Limită de sarcină la oboseală | 0.8 kN |
| Turație admisibilă pentru lubrifiere cu unsoare | Turație admisibilă pentru lubrifiere cu unsoare | 14000 r/min |
| Attainable speed for oil-air lubrication | Attainable speed for oil-air lubrication | 17000 r/min |
| α | Unghi de contact | 62 ° ° |
| Preîncărcare | Preîncărcare | 650 N |
| Frictional moment | Frictional moment | 0.02 N·m N·m |
| Axial stiffness for preîncărcare A (sets of two brgs back-to-back sau face-to-face) | Axial stiffness for preîncărcare A (sets of two brgs back-to-back sau face-to-face) | 400 N/µm N/µm |
| Fa | Maximum axial load carrying capacity | max. 6.25 kN |
| Gref | Reference grease quantity | 0.4 cm³ cm³ |
