7212-BECBM+SKF
Date tehnice produs

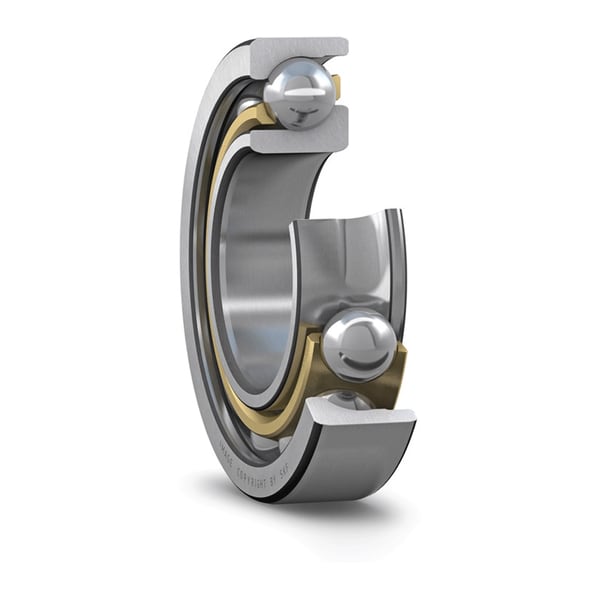

7212 BECBM - Rulment cu bile cu contact unghiular pe un singur rând
Rulment cu bile cu contact unghiular pe un singur rând Acești rulmenți cu bile cu contact unghiular pe un singur rând pot suporta sarcini radiale și axiale care acționează simultan, unde sarcina axială acționează într-o singură direcție. Pot funcționa la viteze mari și, în funcție de variantă, chiar la viteze foarte mari. Sunt mai potriviți decât rulmenții cu bile cu canelură adâncă pentru susținerea unor forțe axiale mari care acționează într-o singură direcție.
Diametru interior60 mmDiametru interior
Diametru exterior110 mmDiametru exterior
Lățime22 mmLățime
d60 mm mmDiametru interior
D110 mm mmDiametru exterior
B22 mm mmLățime
Prezentare generală a produsului
| Cod produs | 7212 BECBM |
|---|---|
| Tip produs | Rulment cu bile cu contact unghiular pe un singur rând |
| Marcă | SKF |
Dimensiuni
| Diametru interior | Diametru interior | 60 mm |
| Diametru exterior | Diametru exterior | 110 mm |
| Lățime | Lățime | 22 mm |
| Unghi de contact | Unghi de contact | 40 ° |
Performanță
| Clasificare de încărcare dinamică de bază | Clasificare de încărcare dinamică de bază | 61 kN |
| Clasificare de încărcare statică de bază | Clasificare de încărcare statică de bază | 50 kN |
| Viteză de referință | Viteză de referință | 7500 r/min |
| Viteză limită | Viteză limită | 10000 r/min |
| Clasa de performanță SKF | Clasa de performanță SKF | SKF Explorer |
Proprietăți
| Tip contact | Tip contact | Contact normal (contact în două puncte) |
| Număr de rânduri | Număr de rânduri | 1 |
| Caracteristică de localizare, inel exterior al rulmentului | Caracteristică de localizare, inel exterior al rulmentului | Fără |
| Tip inel | Tip inel | Inele interioare și exterioare dintr-o singură piesă |
| Cage | Cage | Brass prelucrat |
| Aranjament potrivit | Aranjament potrivit | Nu |
| Rulment de potrivire universală | Rulment de potrivire universală | Da |
| Joc intern axial | Joc intern axial | Nu se aplică |
| Condiție potrivită (joc axial/preîncărcare) | Condiție potrivită (joc axial/preîncărcare) | Joc axial CB |
| Clasa de toleranță | Clasa de toleranță | Clasa 6 (P6) |
| Material, rulment | Material, rulment | Oțel pentru rulmenți |
| Acoperire | Acoperire | Fără |
| Etanșare | Etanșare | Fără |
| Lubrifiant | Lubrifiant | Niciunul |
| Caracteristică de relubrifiere | Caracteristică de relubrifiere | Fără |
| Amprenta de carbon indicativă pentru produsul nou | Amprenta de carbon indicativă pentru produsul nou | 3.1 kg CO2e |
Logistică
| Greutatea netă a produsului | Greutatea netă a produsului | 0.846 kg |
| Cod eClass | Cod eClass | 23-05-08-03 |
| Cod UNSPSC | Cod UNSPSC | 31171531 |
Dimensiuni
| d | Diametru interior | 60 mm mm |
| tΔdmp | Limitele de deviație ale diametrului interior mediu | -0.012 ... 0 mm mm |
| D | Diametru exterior | 110 mm mm |
| tΔDmp | Limitele de deviație ale diametrului exterior mediu | -0.013 ... 0 mm mm |
| B | Lățime | 22 mm mm |
| tΔBs | Limitele de deviație ale lățimii inelului | -0.15 ... 0 mm mm |
| d1 | Diametrul umărului inelului interior (fața mare) | ≈ 79.6 mm mm |
| d2 | Diametrul umărului inelului interior (fața mică) | ≈ 69.32 mm mm |
| D1 | Diametrul umărului inelului exterior (fața mare) | ≈ 91.55 mm mm |
| a | Distanța de la fața laterală la punctul de presiune | 46 mm mm |
| r1,2 | Dimensiunea fazei | min. 1.5 mm mm |
| r3,4 | Dimensiunea fazei | min. 1 mm mm |
| Clasa de toleranță ISO pentru dimensiuni | Clasa de toleranță ISO pentru dimensiuni | P6 |
Dimensiuni de sprijin
| da | Diametrul sprijinului arborelui | min. 69 mm mm |
| Da | Diametrul sprijinului carcasei | max. 101 mm mm |
| Db | Diametrul sprijinului carcasei | max. 104 mm mm |
| ra | Raza de fillet | max. 1.5 mm mm |
| rb | Raza de fillet | max. 1 mm mm |
Date de calcul
| Clasa de performanță SKF | Clasa de performanță SKF | SKF Explorer |
| C | Clasificare de încărcare dinamică de bază | 61 kN kN |
| C0 | Clasificare de încărcare statică de bază | 50 kN kN |
| Pu | Limita de încărcare de oboseală | 2.12 kN kN |
| Viteză de referință | Viteză de referință | 7500 r/min r/min |
| Viteză limită | Viteză limită | 10000 r/min r/min |
| Factor de încărcare axial minim | Factor de încărcare axial minim | 0.03 |
| kr | Factor de încărcare radial minim | 0.1 |
| Valoare limită | Valoare limită | 1.1 |
| X | Factor de calcul (singur, tandem) | 0.35 |
| Y0 | Factor de calcul (singur, tandem) | 0.26 |
| Y2 | Factor de calcul (singur, tandem) | 0.57 |
| X | Factor de calcul (back-to-back, face-to-face) | 0.57 |
| Y0 | Factor de calcul (back-to-back, face-to-face) | 0.52 |
| Y1 | Factor de calcul (back-to-back, face-to-face) | 0.55 |
| Y2 | Factor de calcul (back-to-back, face-to-face) | 0.93 |
Toleranțe de run-out
| tKia | Intervalul de înălțime a secțiunii la inelul interior al rulmentului asamblat | 5 µm µm |
| tSd | Run-out maxim al feței laterale a inelului interior față de gaura | 8 µm µm |
| tKea | Intervalul de înălțime a secțiunii la inelul exterior al rulmentului asamblat | 10 µm µm |
| tSD | Perpendicularitatea suprafeței exterioare a inelului exterior | 4.5 µm µm |
| Clasa de toleranță ISO pentru toleranțe geometrice | Clasa de toleranță ISO pentru toleranțe geometrice | P5 |
