2213-K-2RS-TVH-C3+FAG
Date tehnice FAG/Schaeffler
2213-K-2RS-TVH-C3 - Rulment oscilant cu bile
Rulment oscilant cu bile 22..-K-2RS-TVH, alezaj conic conicitate 1:12, etanșări, colivie din plastic
d65 mmDiametru interior
D120 mmDiametru exterior
B31 mmLățime
C r31.000 NSarcină dinamică de bază, radială
C 0r12.500 NSarcină statică de bază, radială
n G3.400 1/minTurație limită
Sarcină radială
Sarcină axială într-o direcție
Sarcină axială in doua directii
Lubrifiere pe durată de viață / fără întreținere
Lubrifiere cu unsoare
etanșat pe ambele părți
eroare unghiulară statică și nealiniere
eroare unghiulară dinamică și nealinierePrezentare produs
| Cod produs | 2213-K-2RS-TVH-C3 |
|---|---|
| Tip produs | Rulment oscilant cu bile |
| Marcă | FAG |
| Număr material Schaeffler | 0389046240030 |
| Tip de bază | 2213 |
| Cod BearingX | 2213-K-2RS-TVH-C3 |
| Masă | 1.43 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Tip alezaj | K | Tapered, conicitate 1:12 |
| Tip etanșare | 2RS | Etanșare cu contact pe ambele părți |
| Colivie | TVH | Colivie masivă din poliamidă PA66 armată cu fibră de sticlă |
| clasă de toleranță | PN | Clasă de toleranță PN, conform DIN 620 |
| Joc radial intern | C3 (Group 3) | Joc intern mai mare decât CN |
| Lubrifiant | GA13 | Unsoare pentru rulmenți cu bile și rulmenți tip insert |
Dimensiuni principale și date de performanță
| d | Diametru interior | 65 mm |
| D | Diametru exterior | 120 mm |
| B | Lățime | 31 mm |
| C r | Sarcină dinamică de bază, radială | 31.000 N |
| C 0r | Sarcină statică de bază, radială | 12.500 N |
| C ur | limită de sarcină la oboseală, radială | 790 N |
| n G | Turație limită | 3.400 1/min |
| ≈m | Masă | 1,43 kg |

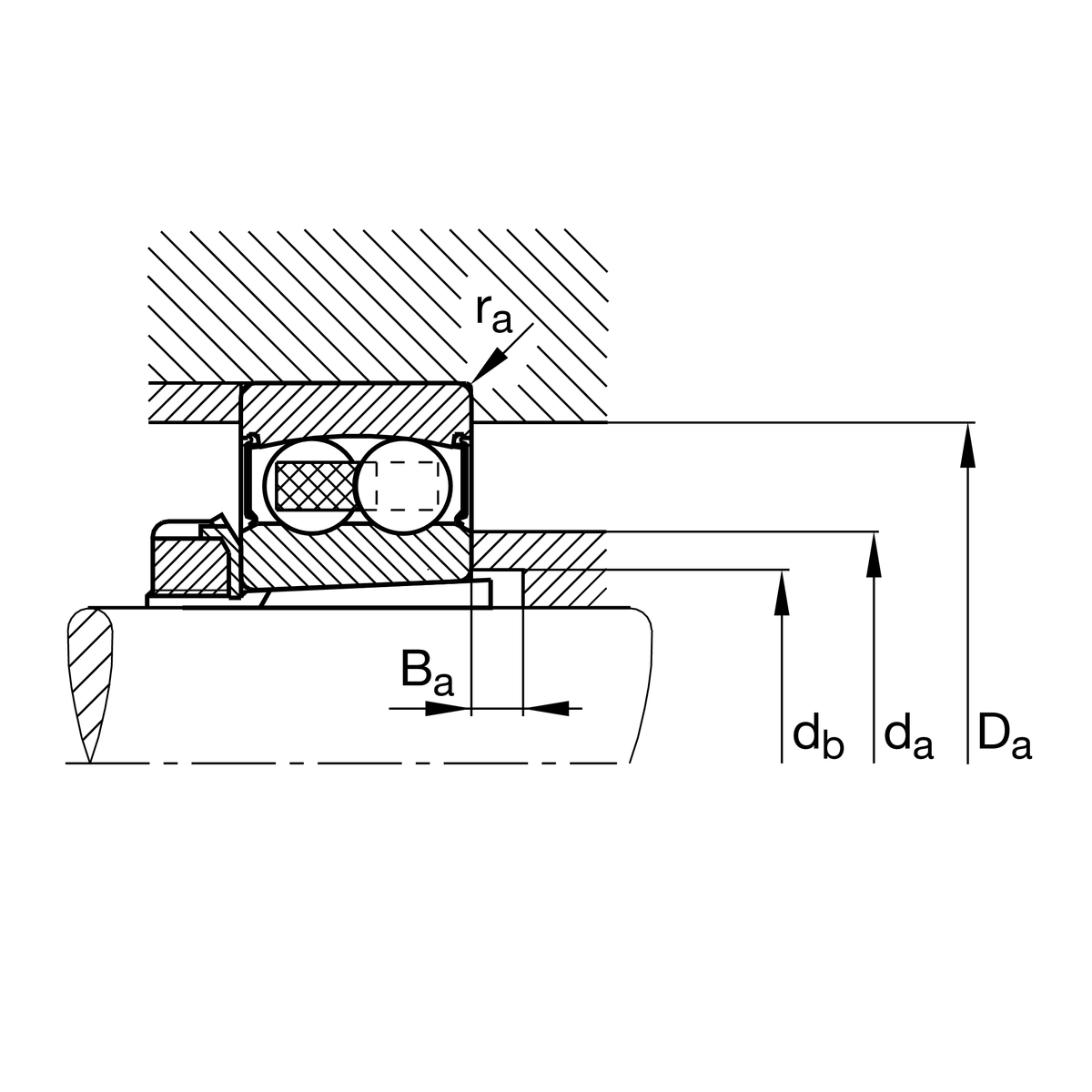

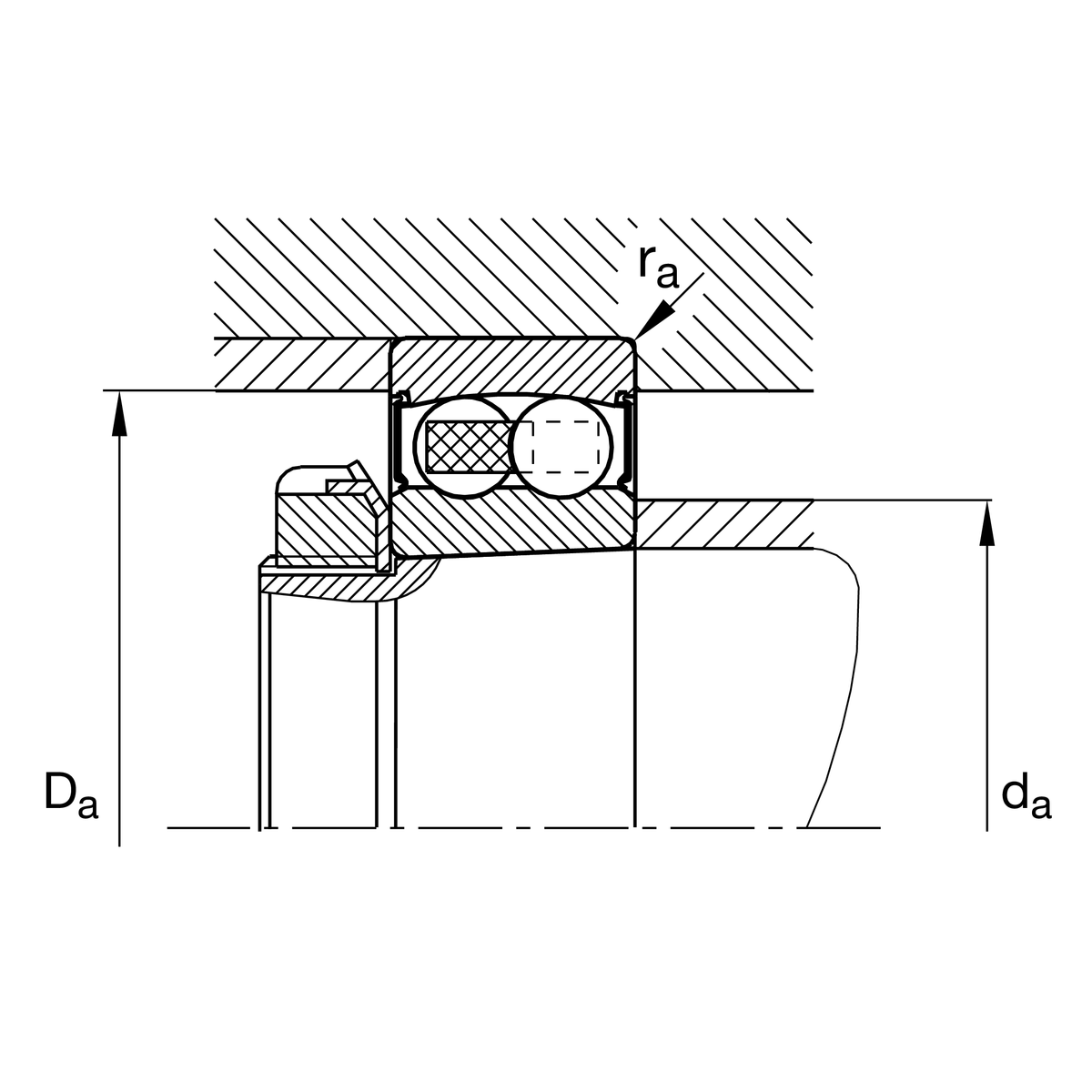

Dimensiuni de montaj
| d a min | Diametrul minim al umărului arborelui | 74 mm |
| d a max | Diametru maxim umăr arbore | 83 mm |
| D a max | Diametrul maxim al umărului carcasei | 111 mm |
| d b min | Diametru minim al cavității bucșei | 70 mm |
| B a min | Lățime minimă a cavității bucșei | 8 mm |
| r a max | Raza maximă de racordare | 1,5 mm |

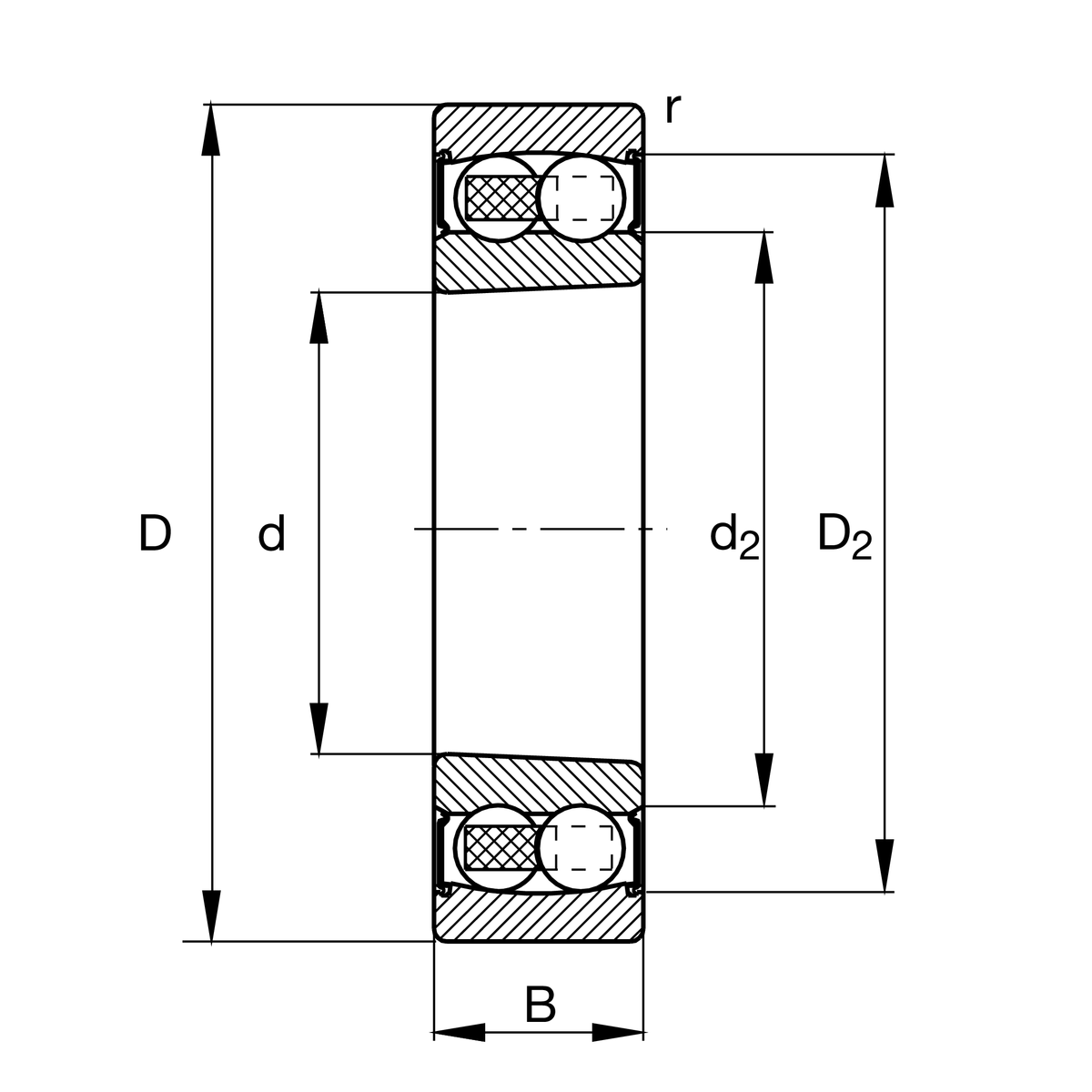

Dimensiuni detaliate
| r min | Dimensiune minimă teșitură | 1,5 mm |
| D 1 | Diametrul umărului inelului exterior | 102,726 mm |
| D 2 | Diametrul calibrului inelului exterior | 107,76 mm |
| d 1 | Diametrul umărului inelului interior | 85,2 mm |
| d 2 | Diametrul calibrului inelului interior | 78 mm |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -20 °C |
| T max | Temperatură maximă de funcționare | 100 °C |
Factori de calcul
| e | Valoare limită Fa/Fr pentru aplicabilitatea valorilor diferite ale factorilor X și Y | 0,18 |
| Y 1 | Factor de sarcină axială dinamică | 3,58 |
| Y 2 | Factor de sarcină axială dinamică | 5,53 |
| Y 0 | Factor de sarcină axială statică | 3,75 |
Informații suplimentare
| Bucșă de strângere | H313 |
