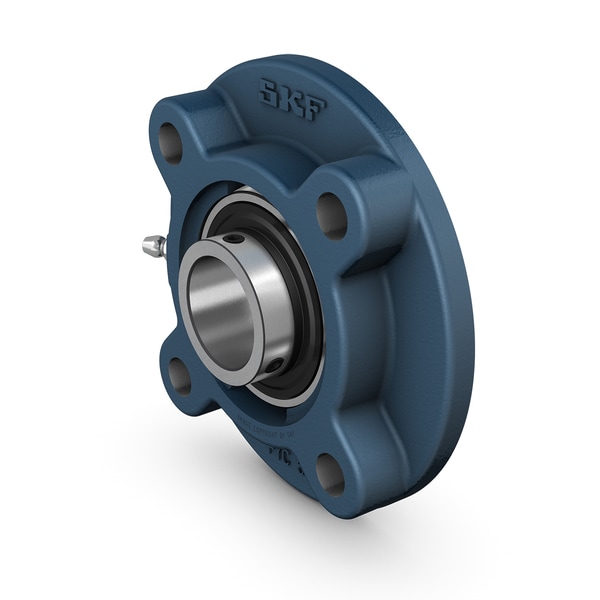

Fotografia produsului are caracter informativ
FYC25-TF+SKF
Date tehnice produs
FYC 25 TF - Round flanged ball bearing unit cu set screw locking, carcasă din fontă, JIS
Unitate de rulment cu bilă cu flanșă rotundă cu blocare prin șurub, carcasă din fontă, JIS Aceste unități de rulment cu bilă cu flanșă rotundă sunt conforme cu Standardele Industriale Japoneze (JIS). Ele constau dintr-un rulment insertat, cu un inel interior extins și blocare prin șurub, și sunt adecvate pentru aplicații în care direcția de rotație este constantă sau alternativă. Rulmentul este montat într-o carcasă din fontă, care poate fi înșurubată pe peretele sau cadrul mașinii. Unitățile de rulment cu bilă pot acomoda o aliniere inițială moderată, dar de obicei nu permit deplasarea axială.
Diametru șurub de prindere10 mmDiametru șurub de prindere
Diametru arbore25 mmDiametru arbore
Lățime totală carcasă27 mmLățime totală carcasă
Lățime totală29.8 mmLățime totală
Diametru cerc găuri șurub carcasă flanșă rotundă/triunghiulară90 mmDiametru cerc găuri șurub carcasă flanșă rotundă/triunghiulară
Lățime rulment, totală34.1 mmLățime rulment, totală
Prezentare produs
| Cod produs | FYC 25 TF |
|---|---|
| Tip produs | Round flanged ball bearing unit cu set screw locking, carcasă din fontă, JIS |
| Marcă | SKF |
Dimensiuni detaliate
| Diametru șurub de prindere | Diametru șurub de prindere | 10 mm |
| Diametru arbore | Diametru arbore | 25 mm |
| Lățime totală carcasă | Lățime totală carcasă | 27 mm |
| Lățime totală | Lățime totală | 29.8 mm |
| Diametru cerc găuri șurub carcasă flanșă rotundă/triunghiulară | Diametru cerc găuri șurub carcasă flanșă rotundă/triunghiulară | 90 mm |
| Lățime rulment, totală | Lățime rulment, totală | 34.1 mm |
Performanță
| Sarcină dinamică de bază | Sarcină dinamică de bază | 14 kN |
| Sarcină statică de bază | Sarcină statică de bază | 7.8 kN |
| Turație limită | Turație limită | 7000 r/min |
| Nute | Nute | Turație limită cu toleranță ax h6 |
Proprietăți
| Tip carcasă | Tip carcasă | Flanged |
| Carcasă cu flanșă type | Carcasă cu flanșă type | Round |
| Număr găuri de șurub pentru fixare | Număr găuri de șurub pentru fixare | 4 |
| Fastening bolt hole type | Fastening bolt hole type | Plain |
| Element de reținere, inel interior | Element de reținere, inel interior | Set screws |
| Tip alezaj | Tip alezaj | Cilindric |
| Inel de așezare din cauciuc | Inel de așezare din cauciuc | Fără |
| Material, housing | Material, housing | Cast iron |
| Material rulment | Material rulment | Oțel pentru rulmenți |
| Acoperire | Acoperire | Fără |
| Etanșare, bearing | Etanșare, bearing | Rangă și flinger pe ambele părți |
| Tip etanșare | Tip etanșare | Contact, standard |
| Etanșare, unit | Etanșare, unit | Fără |
| Lubrifiant | Lubrifiant | unsoare |
| Relubrifiere hole | Relubrifiere hole | Cu |
| unsoare fitting | unsoare fitting | Cu |
Logistică
| Greutate netă produs | Greutate netă produs | 0.943 kg |
| Cod eClass | Cod eClass | 23-05-16-02 |
| Cod UNSPSC | Cod UNSPSC | 31171536 |
Dimensiuni detaliate
| d | Diametru interior | 25 mm |
| d1 | Diametru exterior of inel interior | ≈ 33.74 mm |
| A | Lățime of housing | 27 mm |
| A1 | Lățime flanșă | 7 mm |
| A3 | Înălțime of spherical seat centre | 6 mm |
| B | Lățimea inelului interior | 34.1 mm |
| B1 | Overall bearing width | 34.1 mm |
| B4 | Distanța de la fața laterală a dispozitivului de blocare la centrul filetului | 5 mm |
| Db | External diameter | 70 mm |
| Dc | Centering diameter | 70 mm |
| J | Pitch diameter of bolt holes | 90 |
| J1 | Distance between attachment bolts | 63.6 mm |
| L | Diametru exterior | 115 mm |
| N | Length of attachment bolt hole | 12 mm |
| s1 | Distanța de la fața laterală a dispozitivului de blocare la centrul pistei | 19.8 mm |
| T | Overall width | 29.8 mm |
| RG | Carcasă thread for grease fitting | 1/4-28 UNF |
| R1 | Poziție axială filet carcasă | 16 mm |
| DN | Diametru sferă cap gresor | 6.5 mm |
| SWN | Dimensiune cheie hexagonală pentru gresor | 7 mm |
| GN | Filet of grease fitting | 1/4-28 SAE-LT |
Date de calcul
| C | Sarcină dinamică de bază | 14 kN |
| C0 | Sarcină statică de bază | 7.8 kN |
| Pu | Limită de sarcină la oboseală | 0.335 kN |
| Turație limită | Turație limită | 7000 r/min |
Informații de montaj
| G2 | Set screw | M6x0.75 |
| Dimensiune cheie hexagonală pentru șurubul de fixare | Dimensiune cheie hexagonală pentru șurubul de fixare | 3 mm |
| Cuplu de strângere recomandat pentru șurubul de fixare | Cuplu de strângere recomandat pentru șurubul de fixare | 4 N·m N·m |
| G | Diametru recomandat șuruburi de prindere, mm | 10 mm |
| G | Diametru recomandat șuruburi de prindere, inch | 0.375 in in |
