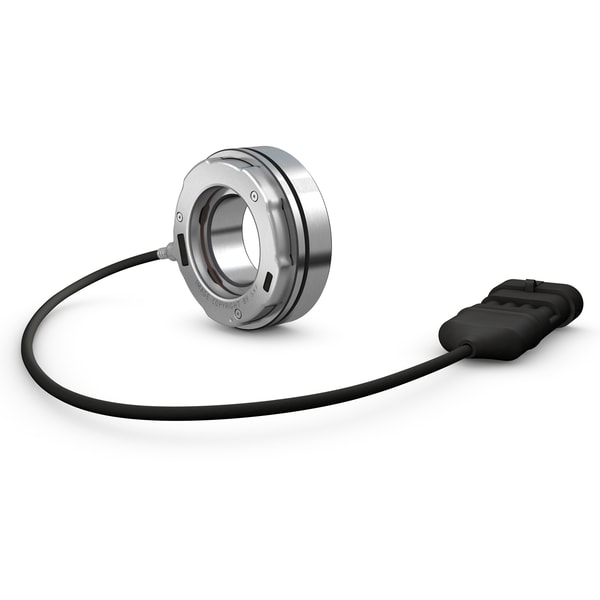

BMD-6206/064S2/UA008A+SKF
Date tehnice produs
BMD-6206/064S2/UA008A - Motor encoder unit cu enhanced monitoring and sensor protection
Motor encoder unit cu enhanced monitoring and sensor protection Motor encoder units combine bearing and sensor functionality into a single, compact, robust and easy to install unit. They enable accurate and continuous monitoring of speed and direction of rotation. Their sensor components are designed to be less sensitive to electromagnetic fields and provide enhanced monitoring compared to standard motor bearing units.
Diametru interior30 mmDiametru interior
Diametru exterior62 mmDiametru exterior
Lățime22.2 mmLățime
Cable length540 mmCable length
Sarcină dinamică de bază19.5 kNSarcină dinamică de bază
Turație limită7500 r/minTurație limită
Prezentare produs
| Cod produs | BMD-6206/064S2/UA008A |
|---|---|
| Tip produs | Motor encoder unit cu enhanced monitoring and sensor protection |
| Marcă | SKF |
Dimensiuni detaliate
| Diametru interior | Diametru interior | 30 mm |
| Diametru exterior | Diametru exterior | 62 mm |
| Lățime | Lățime | 22.2 mm |
| Cable length | Cable length | 540 mm |
Performanță
| Sarcină dinamică de bază | Sarcină dinamică de bază | 19.5 kN |
| Turație limită | Turație limită | 7500 r/min |
| Clasă de performanță SKF | Clasă de performanță SKF | SKF Explorer |
Proprietăți
| Element de poziționare, inel exterior rulment | Element de poziționare, inel exterior rulment | Inel elastic groove |
| Tip alezaj | Tip alezaj | Cilindric |
| Colivie | Colivie | Tablă de oțel |
| Joc radial intern | Joc radial intern | C3 |
| Material rulment | Material rulment | Oțel pentru rulmenți |
| Etanșare | Etanșare | Seal on one side |
| Tip etanșare | Tip etanșare | Contact |
| Lubrifiant | Lubrifiant | unsoare |
| Caracteristică de relubrifiere | Caracteristică de relubrifiere | Fără |
| Number of pulses per relvolution | Number of pulses per relvolution | 64 |
| Signal type | Signal type | Square |
| Number of output channels | Number of output channels | 2 |
Logistică
| Greutate netă produs | Greutate netă produs | 0.243 kg |
| Cod eClass | Cod eClass | 23-05-90-90 |
| Cod UNSPSC | Cod UNSPSC | 31171537 |
Dimensiuni detaliate
| d | Diametru interior | 30 mm |
| D | Diametru exterior rulment | 62 mm |
| B1 | Lățime | 22.2 mm |
| B | Lățime of bearing part | 16 mm |
| d1 | Diametru umăr | ≈ 40.36 mm |
| d2 | Diametru interior of sensor | 37.4 mm |
| D1 | Diametru degajare | ≈ 54.1 mm |
| D2 | Diametru exterior of sensor | 58.1 mm |
| D3 | Diameter of snap ring groove | 59.61 mm |
| C | Distance from inel exterior side face to snap ring groove | 3.28 mm |
| b | Lățime of snap ring groove | 1.9 mm |
| r0 | Bottom radius of snap ring groove | 0.6 mm |
| r1,2 | Dimensiune teșitură | min. 1 mm |
| L | Cable length | 540 mm |
Dimensiuni de reazem
| da | Diametru reazem arbore | min. 35 mm |
| db | Diametru reazem arbore | min. 35 mm |
| db | Diametru reazem arbore | max. 40 mm |
| Da | Diametru reazem carcasă | max. 57 mm |
| Db | Diametru reazem carcasă | min. 59.1 mm |
| ra | Rază de racordare a arborelui sau carcasei | max. 1 mm |
Date de calcul
| Clasă de performanță SKF | Clasă de performanță SKF | SKF Explorer |
| C | Sarcină dinamică de bază | 19.5 kN |
| C0 | Sarcină statică de bază | 11.2 kN |
| Pu | Limită de sarcină la oboseală | 0.475 kN |
| Turație limită | Turație limită | 7500 r/min |
| kr | Factor de sarcină minimă | 0.03 |
| f0 | Factor de calcul | 14 |
Tehnologia senzorului
| Cable connector type | Cable connector type | Free cable end |
| N | Number of pulses per revolution | 64 |
| Period accuracy | Period accuracy | ± 4 % % |
| Phase shift output signal | Phase shift output signal | 90 ° ° |
| Phase shift output signal tolerance | Phase shift output signal tolerance | ± 30 ° ° |
| Duty cycle | Duty cycle | 50 % % |
| Duty cycle tolerance | Duty cycle tolerance | ± 10 % % |
Produse asociate
| Inel elastic | Inel elastic | SP 62 |
