89308-TV+INA
Date tehnice INA/Schaeffler

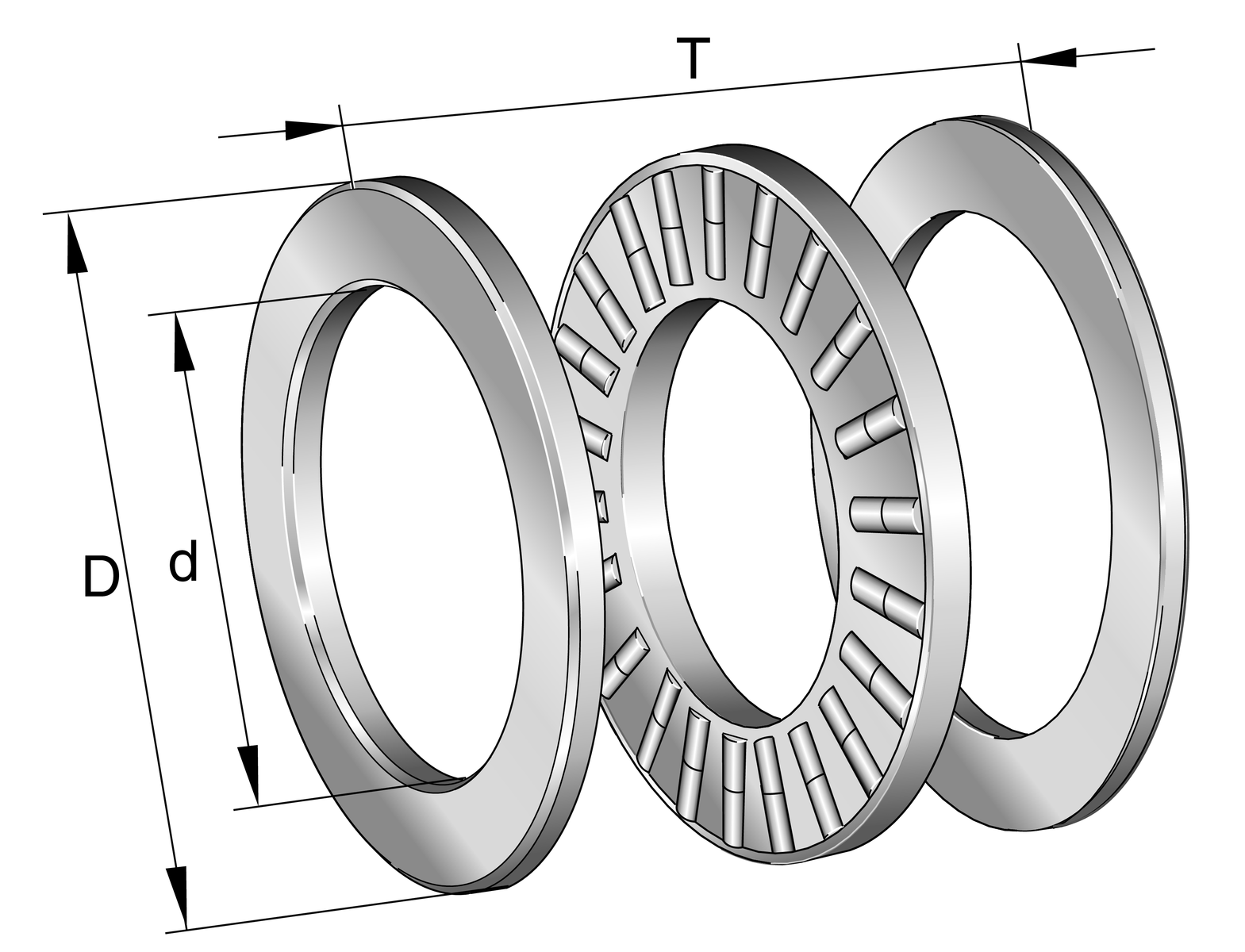

89308-TV - Rulment axial cu role cilindrice
Rulmenți axiali cu role cilindrice 893, cu acțiune într-un singur sens, compus din K893, GS, WS
d40 mmDiametru interior
D78 mmDiametru exterior
n G4.900 1/minTurație limită
B22 mmLățime
Sarcină axială într-o direcție
Lubrifiere cu unsoare
Lubrifiere cu ulei
neetanșatPrezentare produs
| Cod produs | 89308-TV |
|---|---|
| Tip produs | Rulment axial cu role cilindrice |
| Marcă | INA |
| Număr material Schaeffler | 0007784350000 |
| Tip de bază | 89308 |
| Cod BearingX | 89308-TV |
| Masă | 484.2 g |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Colivie | TV | Colivie din poliamidă 66 |
Dimensiuni principale și date de performanță
| d | Diametru interior | 40 mm |
| D | Diametru exterior | 78 mm |
| T | Înălțime | 22 mm |
| C a | Sarcină dinamică de bază, axială | 123.000 N |
| C 0a | Sarcină statică de bază, axială | 385.000 N |
| C ua | Limită de sarcină la oboseală, axială | 39.500 N |
| n G | Turație limită | 4.900 1/min |
| n ϑr | Turație de referință | 1.780 1/min |
| ≈m | Masă | 484,2 g |
Dimensiuni de montaj
| d a | Diametrul minim al umărului arborelui | 77 mm |
| D a | Diametrul maxim al umărului carcasei | 44 mm |
| r a | Recess radius | 1 mm |

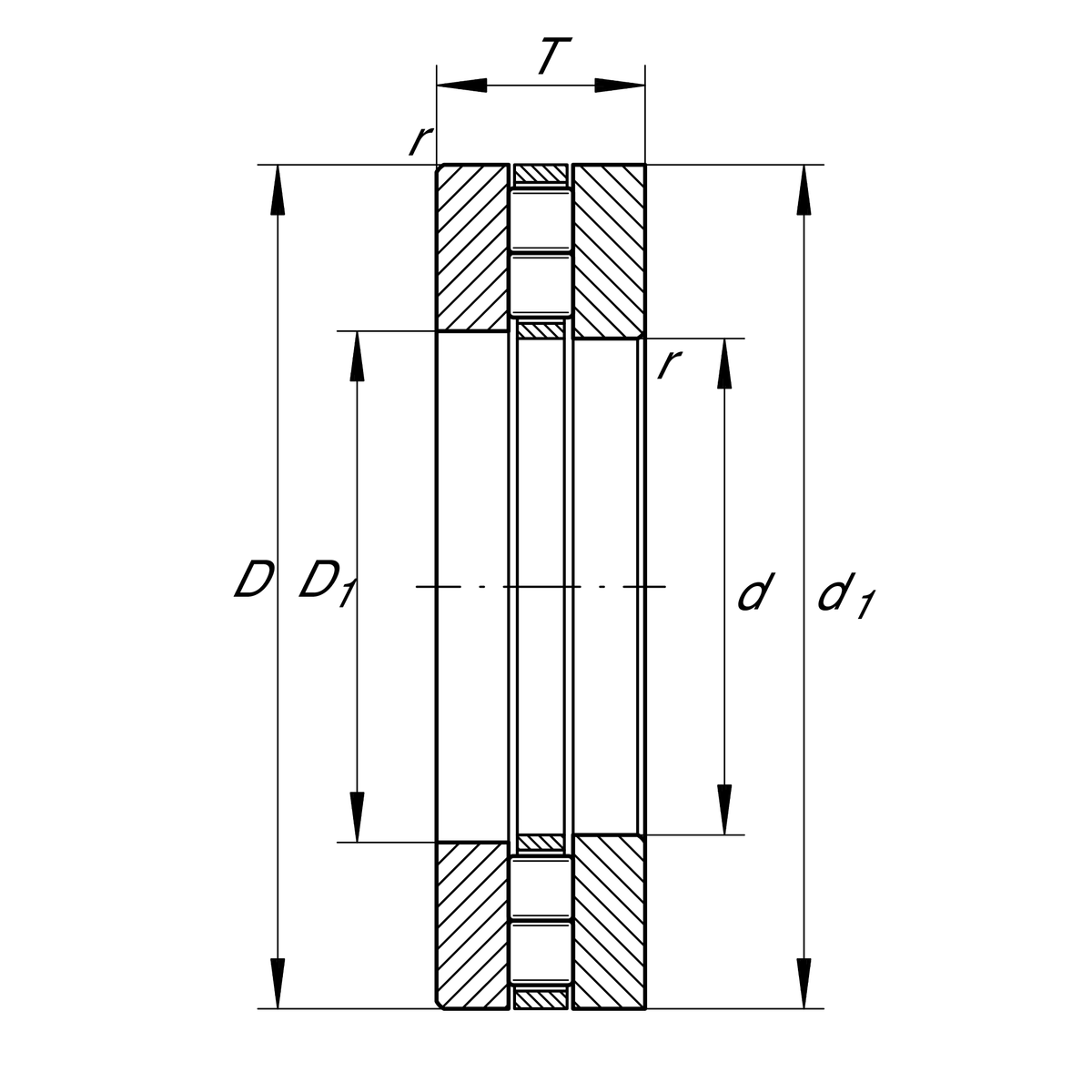

Dimensiuni detaliate
| D 1 | Diametru interior șaibă carcasă | 42 mm |
| d 1 | Diametru bordură șaibă arbore | 78 mm |
| B | Lățime | 22 mm |
| r min | Dimensiune minimă teșitură | 1 mm |
| D c1 | Diametru alezaj colivie | 40 mm |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -20 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
Informații suplimentare
| Colivie axială cu role | K89308-TV | |
| Șaibă de carcasă | GS89308 | |
| Șaibă de arbore | WS89308 |
Documente
- Fișă tehnică produs 89308-TVPDF produs
- MH1 Principii tehniceBroșură tehnică
- MH1 Montaj rulmenți axiali cu roleBroșură tehnică
- MH1 TabeleBroșură tehnică
