KGSNS40-PP-AS+INA
Date tehnice INA/Schaeffler

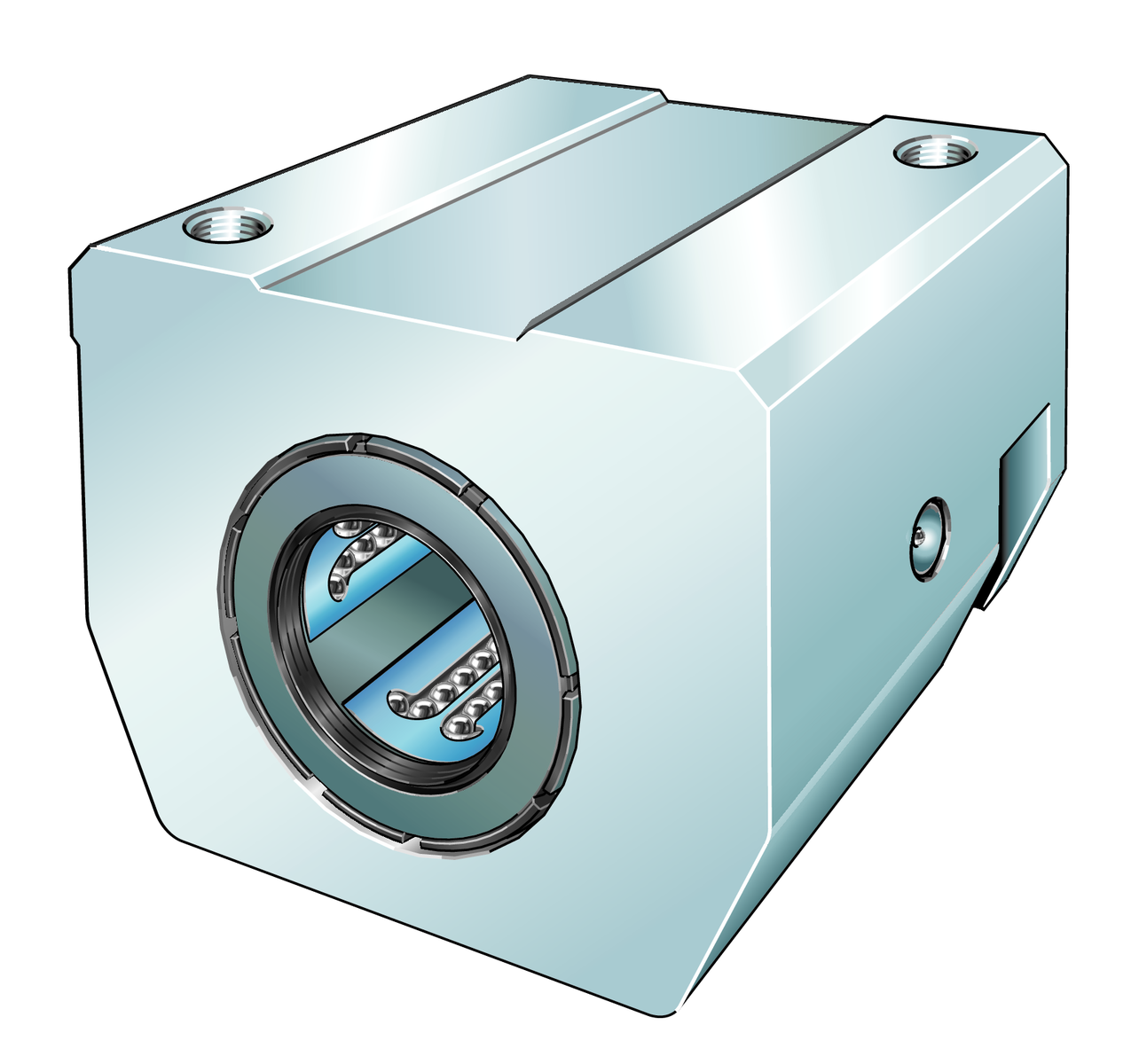

KGSNS40-PP-AS - Linear Ball Bearing and Carcasă Unit
Linear ball bearing and housing unit; cu self-aligning linear ball bearing, slotted design, etanșat, uns, cu posibilitate de relubrifiere
B108 mmLățime
Prezentare produs
| Cod produs | KGSNS40-PP-AS |
|---|---|
| Tip produs | Linear Ball Bearing and Carcasă Unit |
| Marcă | INA |
| Număr material Schaeffler | 0042546780000 |
| Tip de bază | KGSNS40 |
| Masa | 1.65 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Nu |
Variantă tehnică și sufixe
| Size code | 40 | |
| Seal | PP | |
| Relubrifiere facility | AS |
Technical data
| Ball rows | 8 | |
| ≈m | Masă | 1,65 kg |

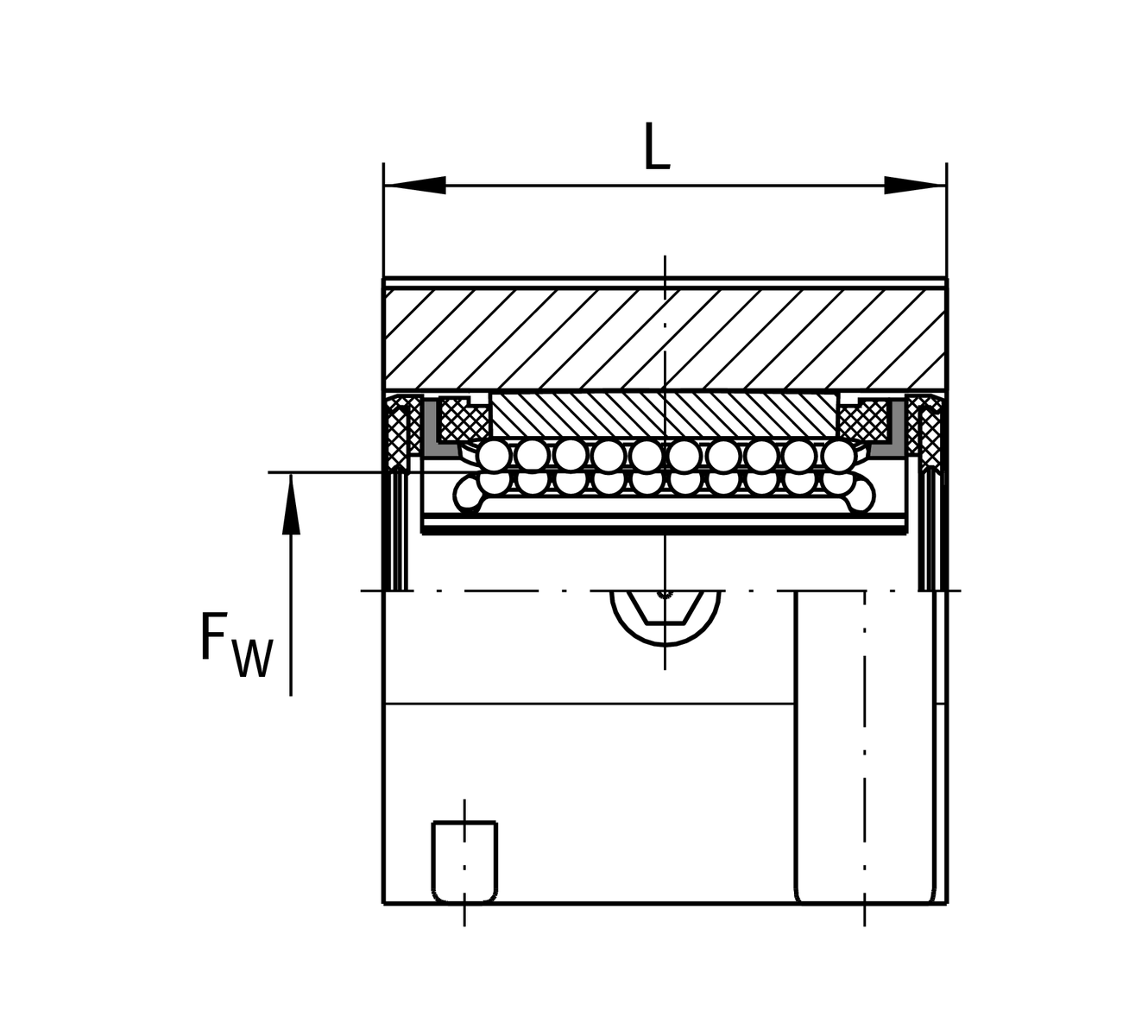

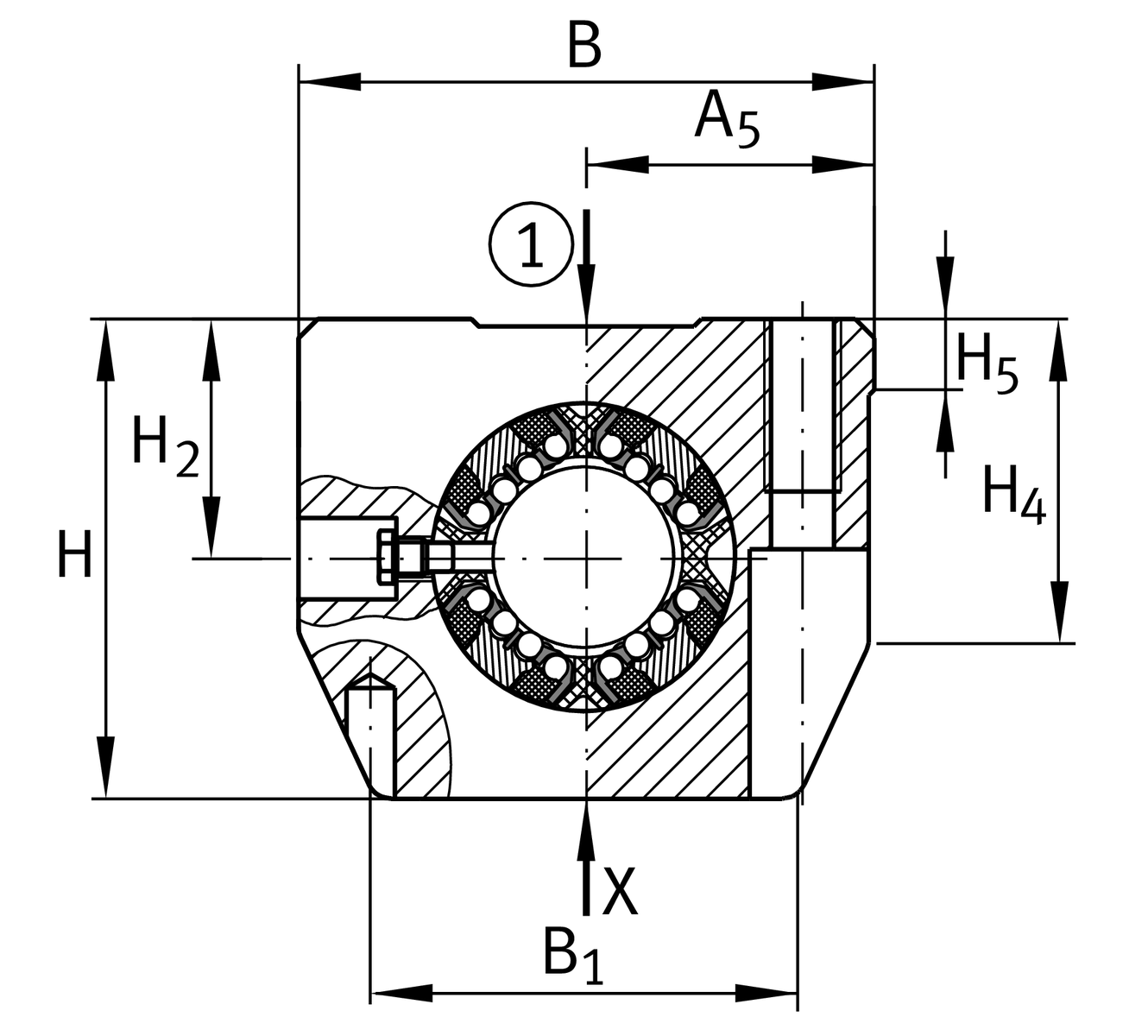

Dimensiuni principale și date de performanță
| F W | Diameter of ball complement | 40 mm |
| H | Înălțime | 90 mm |
| L | Length | 80 mm |
| B | Lățime | 108 mm |
| C max | Capacitate dinamică | 10.200 N |
| C 0 max | Capacitate statică | 9.600 N |

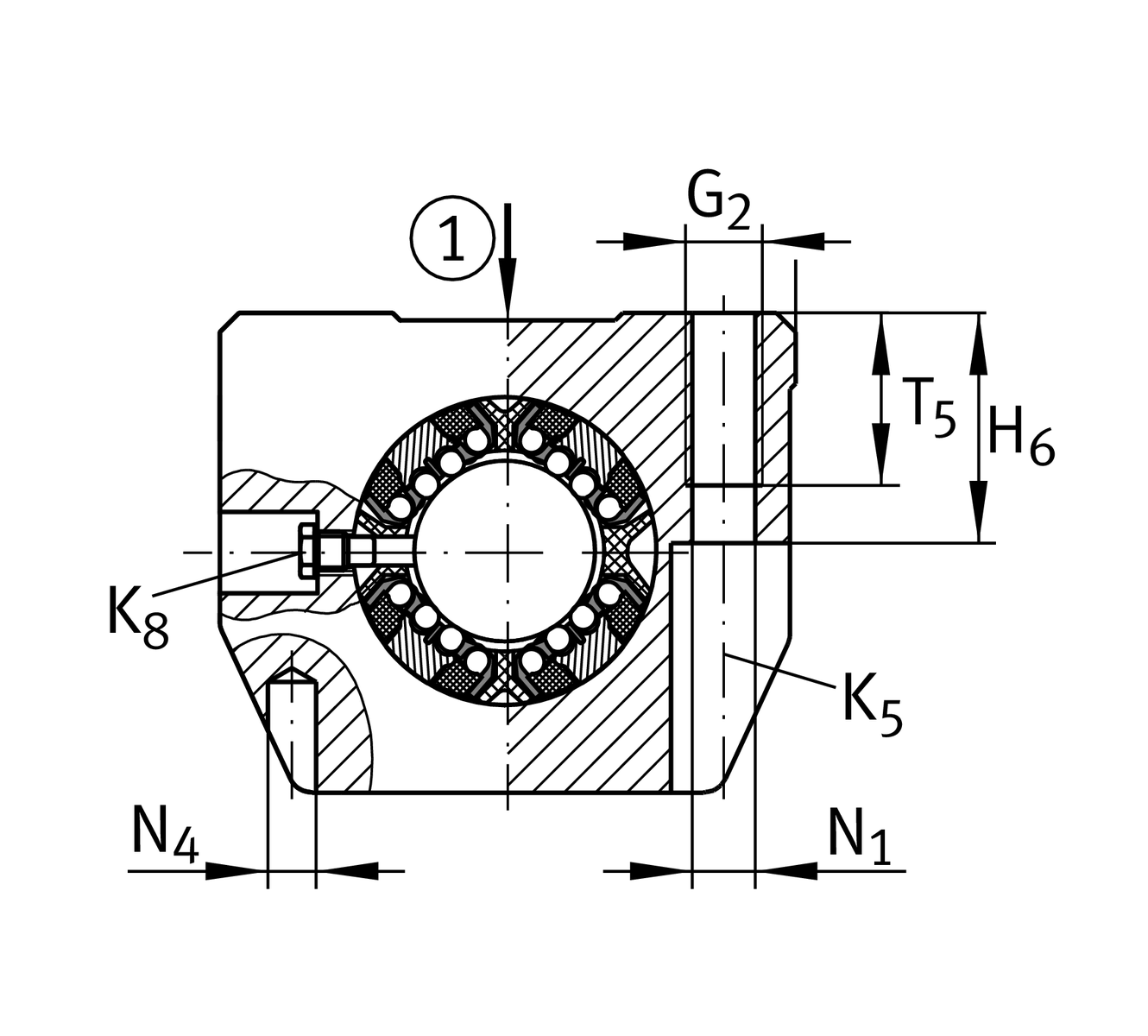

Dimensiuni de montaj

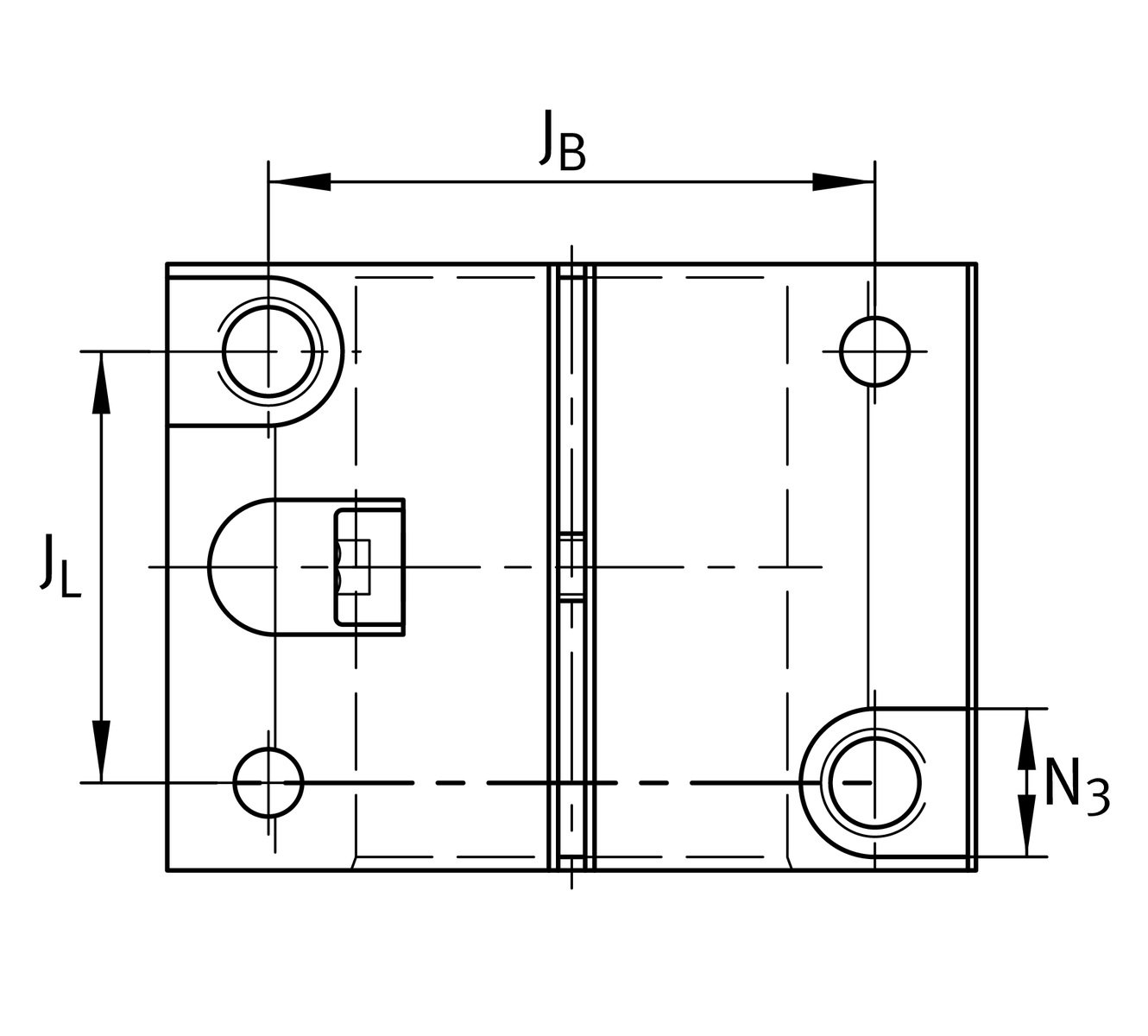

| J B | 86 mm | |
| B 1 | 76 mm | |
| A 5 | 54 mm | |
| Tol A 5 | Toleranță superioară | 0,01 mm |
| Tol A 5 | Toleranță inferioară | 0,01 mm |
| J L | Distanță | 58 mm |
| Tol J L | Toleranță superioară | 0,15 mm |
| H 2 | Înălțime centru | 45 mm |
| H 4 | 57,6 mm | |
| H 5 | 11,7 mm | |
| T 5 | Dimensiune de montaj | 26 mm |
| H 6 | Dimensiune de montaj | 44 mm |
| G 2 | M12 | |
| N 1 | Dimensiune de montaj | 10,5 mm |
| N 4 | 8 mm | |
| N 3 | Dimensiune de montaj | 18 mm |
| K 5 | M10 | |
| K 8 | Niplu de ungere | NIP5MZ |

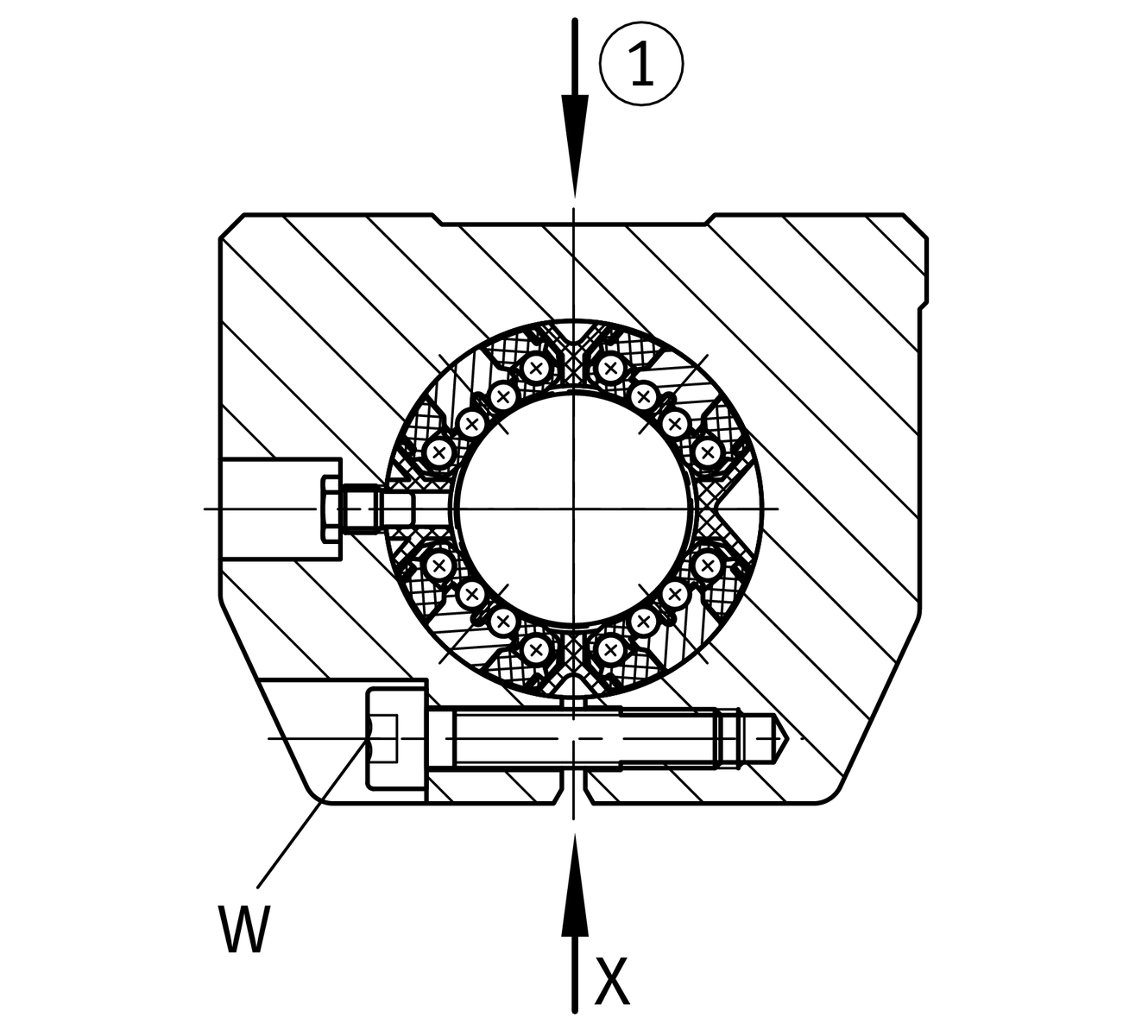

| W | Lățime across flats | 6 mm |
Documente
- Fișă tehnică produs KGSNS40-PP-ASPDF produs
- Linear bearingsCatalog
