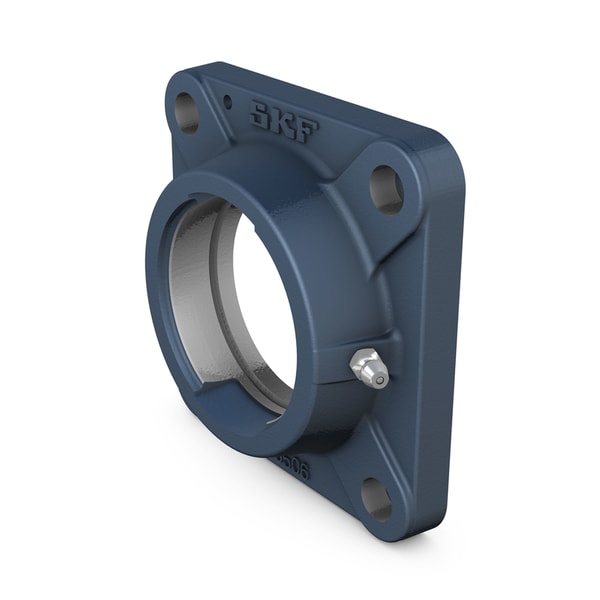

Fotografia produsului are caracter informativ
FY504-M+SKF
Date tehnice produs
FY 504 M - Square flanged housing for insert bearings, fontă
Square flanged housing for insert bearings, fontă These square flanged housings for insert bearings are made of grey fontă and can be bolted cu four bolts to a machine wall sau frame. They have been developed for bearing arrangements that must operate reliably in difficult environments.
Diametru locaș sferic47 mmDiametru locaș sferic
Lățime totală carcasă29.5 mmLățime totală carcasă
Distanța între centrele găurilor de șurub63.5 mmDistanța între centrele găurilor de șurub
Tip carcasăFlangedTip carcasă
Carcasă cu flanșă typeSquareCarcasă cu flanșă type
Număr găuri de șurub pentru fixare4Număr găuri de șurub pentru fixare
Prezentare produs
| Cod produs | FY 504 M |
|---|---|
| Tip produs | Square flanged housing for insert bearings, fontă |
| Marcă | SKF |
Dimensiuni detaliate
| Diametru locaș sferic | Diametru locaș sferic | 47 mm |
| Lățime totală carcasă | Lățime totală carcasă | 29.5 mm |
| Distanța între centrele găurilor de șurub | Distanța între centrele găurilor de șurub | 63.5 mm |
Proprietăți
| Tip carcasă | Tip carcasă | Flanged |
| Carcasă cu flanșă type | Carcasă cu flanșă type | Square |
| Număr găuri de șurub pentru fixare | Număr găuri de șurub pentru fixare | 4 |
| Fastening bolt hole type | Fastening bolt hole type | Plain |
| Material, housing | Material, housing | Cast iron |
| Acoperire | Acoperire | Fără |
| Relubrifiere hole | Relubrifiere hole | Cu |
| unsoare fitting | unsoare fitting | Cu |
Logistică
| Greutate netă produs | Greutate netă produs | 0.398 kg |
| Cod eClass | Cod eClass | 23-05-08-02 |
| Cod UNSPSC | Cod UNSPSC | 31171536 |
Dimensiuni detaliate
| Da | Diametru locaș sferic | 47 mm |
| Db1 | Top external diameter | 57 mm |
| Db2 | Base external diameter | 63 mm |
| Dc | Centring diameter | 68.3 mm |
| A | Overall width | 29.5 mm |
| A1 | Lățime flanșă | 11 mm |
| A2 | Axial position of spherical seat (from support surface) | 19 mm |
| A3 | Depth of centring recess | 3.2 mm |
| A5 | Standout of end cover | 20.5 mm |
| J | Distanța între centrele găurilor de șurub | 63.5 mm |
| L | Lungime totală | 86 mm |
| N | Diametru gaură șurub de prindere | 11.5 mm |
| RG | Carcasă thread for grease fitting | 1/4-28 UNF |
| R1 | Poziție axială filet carcasă | 20.5 mm |
| DN | Diametru sferă cap gresor | 6.5 mm |
| SWN | Dimensiune cheie hexagonală pentru gresor | 7 mm |
| GN | Filet of the grease fitting | 1/4-28 SAE-LT |
| J6 | Distance of dowel pins | 74 mm |
| J7 | Axial offset of dowel pins | 16 mm |
| N4 | Recommended diameter for dowel pins | 4 mm |
Informații de montaj
| G | Diametru recomandat șuruburi de prindere, mm | 10 mm |
| G | Diametru recomandat șuruburi de prindere, inch | 0.375 in in |
Produse asociate
| End cover | End cover | ECY 204 |
