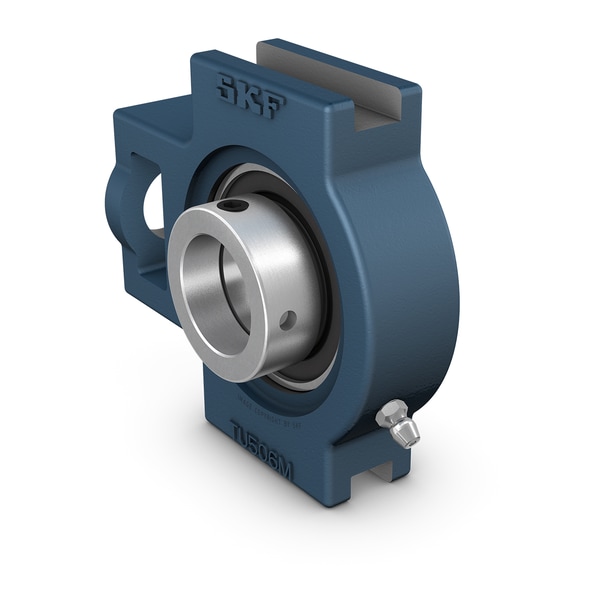

Fotografia produsului are caracter informativ

TU30-FM+SKF

Date tehnice produs

TU 30 FM - Take-up fontă unit cu insert ball bearing, colier excentric de blocare and narrow inel interior, ISO

Take-up fontă unit cu insert ball bearing, colier excentric de blocare and narrow inel interior, ISO Take-up ball bearing units, consisting of an insert bearing based on a etanșat rulment radial rigid cu bile mounted in a grey carcasă din fontă. This variant is intended for use in applications where the direction of rotation is constant. It has an inel interior extended on one side, cu an colier excentric de blocare, enabling quick and easy mounting onto the shaft.

Diametru arbore30 mmDiametru arbore

Lățime totală carcasă37 mmLățime totală carcasă

Lățime totală a rulmentului35.7 mmLățime totală a rulmentului

Sarcină dinamică de bază19.5 kNSarcină dinamică de bază

Sarcină statică de bază11.2 kNSarcină statică de bază

Turație limită6300 r/minTurație limită

Prezentare produs

Cod produs	TU 30 FM
Tip produs	Take-up fontă unit cu insert ball bearing, colier excentric de blocare and narrow inel interior, ISO
Marcă	SKF

Dimensiuni detaliate

Diametru arbore	Diametru arbore	30 mm
Lățime totală carcasă	Lățime totală carcasă	37 mm
Lățime totală a rulmentului	Lățime totală a rulmentului	35.7 mm

Performanță

Sarcină dinamică de bază	Sarcină dinamică de bază	19.5 kN
Sarcină statică de bază	Sarcină statică de bază	11.2 kN
Turație limită	Turație limită	6300 r/min
Nute	Nute	Turație limită cu shaft tolerance h6

Proprietăți

Tip carcasă	Tip carcasă	Take-up
Element de reținere, inel interior	Element de reținere, inel interior	Eccentric collar
Tip alezaj	Tip alezaj	Cilindric
Inel de așezare din cauciuc	Inel de așezare din cauciuc	Fără
Material, housing	Material, housing	Cast iron
Material rulment	Material rulment	Oțel pentru rulmenți
Acoperire	Acoperire	Fără
Etanșare, bearing	Etanșare, bearing	Etanșare pe ambele părți
Tip etanșare	Tip etanșare	Contact, standard
Etanșare, unit	Etanșare, unit	Optional end cover
Lubrifiant	Lubrifiant	unsoare
Relubrifiere hole	Relubrifiere hole	Cu
unsoare fitting	unsoare fitting	Cu

Logistică

Greutate netă produs	Greutate netă produs	1.24 kg
Cod eClass	Cod eClass	23-05-08-02
Cod UNSPSC	Cod UNSPSC	31171536

Dimensiuni detaliate

d	Diametru interior	30 mm
d₁	Diametrul umărului inelului interior	≈ 39.7 mm
d₂	Diametru exterior of locking ring	44.1 mm
A	Overall width	37 mm
A₁	Lățime of piloting groove	13.5 mm
A₂	Lățime of flange in which piloting grooves are provided	28 mm
A₅	Standout of end cover	21 mm
B₁	Overall bearing width	35.7 mm
B₄	Distanța de la fața laterală a dispozitivului de blocare la centrul filetului	5.95 mm
H	Înălțime totală	104 mm
H₁	Distance between bottoms of piloting grooves	89 mm
H₂	Înălțime of attachment end	56 mm
L	Lungime totală	114 mm
L₁	Distance from attachment end face to centre line of spherical seat diameter	70 mm
L₂	Length attachment end	10 mm
L₃	Length of piloting groove	57 mm
N	Diametru gaură șurub de prindere	22 mm
N₁	Length of attachment slot	16 mm
N₂	Înălțime of attachment slot	37 mm
s₁	Distanța de la fața laterală a dispozitivului de blocare la centrul pistei	26.7 mm
R_G	Carcasă thread for the grease fitting	1/4-28 UNF
R₁	Poziție axială filet carcasă	3.5 mm
R_α	Angular position of the housing thread	30 ° °
D_N	Diametru sferă cap gresor	6.5 mm
SW_N	Dimensiune cheie hexagonală pentru gresor	7 mm
G_N	Filet of grease fitting	1/4-28 SAE-LT

Date de calcul

C	Sarcină dinamică de bază	19.5 kN
C₀	Sarcină statică de bază	11.2 kN
P_u	Limită de sarcină la oboseală	0.475 kN
Turație limită	Turație limită	6300 r/min

Informații de montaj

G₂	Set screw	M8x1
Dimensiune cheie hexagonală pentru șurubul de fixare	Dimensiune cheie hexagonală pentru șurubul de fixare	4 mm
Cuplu de strângere recomandat pentru șurubul de fixare	Cuplu de strângere recomandat pentru șurubul de fixare	6.5 N·m N·m
