BS2-2209-2RS/VT143+SKF
Date tehnice produs

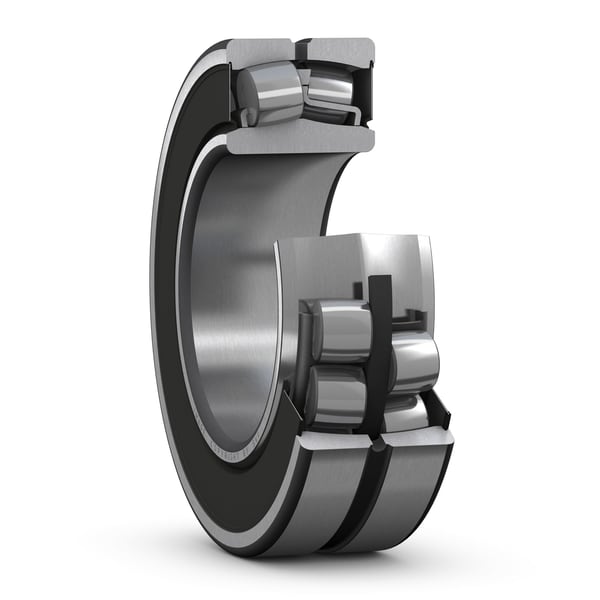

BS2-2209-2RS/VT143 - Rulment oscilant cu role cu integral sealing și cu posibilitate de relubrifiere
Rulment oscilant cu role cu integral sealing și cu posibilitate de relubrifiere Rulmenții oscilanți cu role pot prelua sarcini mari în ambele direcții. Sunt autoalinianți și compensează nealinierea și deformările arborelui, aproape fără creșterea frecării sau temperaturii. În condiții normale de funcționare, rulmenții etanșați sunt aproape fără întreținere, menținând costurile de service și consumul de unsoare la un nivel redus. Execuția include elemente care facilitează relubrifierea.
Diametru interior45 mmDiametru interior
Diametru exterior85 mmDiametru exterior
Lățime28 mmLățime
Sarcină dinamică de bază104 kNSarcină dinamică de bază
Sarcină statică de bază100 kNSarcină statică de bază
Turație limită3600 r/minTurație limită
Prezentare produs
| Cod produs | BS2-2209-2RS/VT143 |
|---|---|
| Tip produs | Rulment oscilant cu role cu integral sealing și cu posibilitate de relubrifiere |
| Marcă | SKF |
Dimensiuni detaliate
| Diametru interior | Diametru interior | 45 mm |
| Diametru exterior | Diametru exterior | 85 mm |
| Lățime | Lățime | 28 mm |
Performanță
| Sarcină dinamică de bază | Sarcină dinamică de bază | 104 kN |
| Sarcină statică de bază | Sarcină statică de bază | 100 kN |
| Turație limită | Turație limită | 3600 r/min |
| Clasă de performanță SKF | Clasă de performanță SKF | SKF Explorer |
Proprietăți
| Număr de rânduri | Număr de rânduri | 2 |
| Element de poziționare, inel exterior rulment | Element de poziționare, inel exterior rulment | Fără |
| Tip alezaj | Tip alezaj | Cilindric |
| Colivie | Colivie | Tablă de oțel |
| Joc radial intern | Joc radial intern | CN |
| Clasă de toleranță for dimensions | Clasă de toleranță for dimensions | Nurmal |
| Clasă de toleranță for run-out | Clasă de toleranță for run-out | P5 |
| Etanșare | Etanșare | Etanșare pe ambele părți |
| Tip etanșare | Tip etanșare | Contact |
| Lubrifiant | Lubrifiant | unsoare |
| Caracteristică de relubrifiere | Caracteristică de relubrifiere | Cu |
| Amprentă de carbon indicativă pentru produs nou | Amprentă de carbon indicativă pentru produs nou | 2.3 kg CO2e |
Logistică
| Greutate netă produs | Greutate netă produs | 0.646 kg |
| Cod eClass | Cod eClass | 23-05-09-11 |
| Cod UNSPSC | Cod UNSPSC | 31171510 |
Dimensiuni detaliate
| d | Diametru interior | 45 mm |
| tΔdmp | Limite de abatere ale diametrului mediu al alezajului | -0.012... 0 mm |
| D | Diametru exterior | 85 mm |
| tΔDmp | Limite de abatere ale diametrului exterior mediu | -0.015... 0 mm |
| B | Lățime | 28 mm |
| tΔBs | Limite de abatere ale lățimii inelului | -0.06... 0 mm |
| d2 | Diametrul umărului inelului interior | ≈ 52.5 mm |
| D1 | Diametrul umărului / locașului inelului exterior | ≈ 77.8 mm |
| b | Lățime of lubrication groove | 6 mm |
| K | Diametru orificiu de ungere | 3 mm |
| r1,2 | Dimensiune teșitură | min. 1.1 mm |
| Clasă de toleranță ISO pentru dimensiuni | Clasă de toleranță ISO pentru dimensiuni | Nurmal |
Dimensiuni de reazem
| da | Diametru reazem arbore | min. 52 mm |
| da | Diametru reazem arbore | max. 52.5 mm |
| Da | Diametru reazem carcasă | max. 78 mm |
| ra | Rază de racordare | max. 1 mm |
Date de calcul
| Clasă de performanță SKF | Clasă de performanță SKF | SKF Explorer |
| C | Sarcină dinamică de bază | 104 kN |
| C0 | Sarcină statică de bază | 100 kN |
| Pu | Limită de sarcină la oboseală | 10.8 kN |
| Turație limită | Turație limită | 3600 r/min |
| e | Valoare limită | 0.26 |
| Y1 | Factor de calcul | 2.6 |
| Y2 | Factor de calcul | 3.9 |
| Y0 | Factor de calcul | 2.5 |
Toleranțe de bătaie
| tKia | Intervalul înălțimii secțiunii la inelul interior al rulmentului asamblat | 5 µm µm |
| tSd | Bătaie maximă a feței laterale a inelului interior față de alezaj | 8 µm µm |
| tKea | Intervalul înălțimii secțiunii la inelul exterior al rulmentului asamblat | 10 µm µm |
| tSD | Perpendicularitatea suprafeței exterioare a inelului exterior | 4.5 µm µm |
| Clasă de toleranță ISO pentru toleranțe geometrice | Clasă de toleranță ISO pentru toleranțe geometrice | P5 |
Joc radial intern
| Minimum initial clearance | Minimum initial clearance | 35 µm µm |
| Maximum initial clearance | Maximum initial clearance | 55 µm µm |
