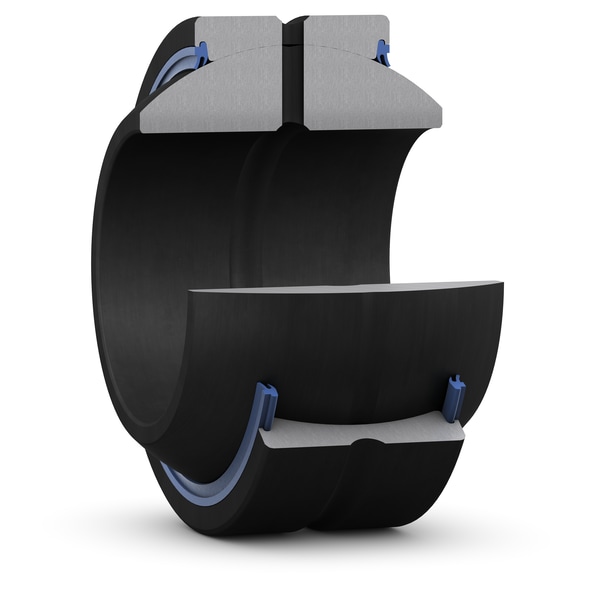

Fotografia produsului are caracter informativ
GEH60-ES-2RS+SKF
Date tehnice produs
GEH 60 ES-2RS - Articulație sferică radială, cu întreținere necesară, etanșat, metric sizes
Articulație sferică radială, cu întreținere necesară, etanșat, metric sizes These articulație sferică radialăs have a oțel/oțel suprafață de alunecare combination and a double-lip etanșare cu contact pe ambele părți. The bearings require maintenance and can be relubricated via lubrication holes and an annular groove in both rings. Comparativ cu seria GE, au un inel interior mai lat și un diametru exterior mai mare, care permit capacități de încărcare mai mari și unghiuri de înclinare mai mari.
Diametru interior60 mmDiametru interior
Diametru exterior105 mmDiametru exterior
Lățime inel interior63 mmLățime inel interior
Lățime inel exterior40 mmLățime inel exterior
Sarcină dinamică de bază315 kNSarcină dinamică de bază
Sarcină statică de bază1560 kNSarcină statică de bază
Prezentare produs
| Cod produs | GEH 60 ES-2RS |
|---|---|
| Tip produs | Articulație sferică radială, cu întreținere necesară, etanșat, metric sizes |
| Marcă | SKF |
Dimensiuni detaliate
| Diametru interior | Diametru interior | 60 mm |
| Diametru exterior | Diametru exterior | 105 mm |
| Lățime inel interior | Lățime inel interior | 63 mm |
| Lățime inel exterior | Lățime inel exterior | 40 mm |
Performanță
| Sarcină dinamică de bază | Sarcină dinamică de bază | 315 kN |
| Sarcină statică de bază | Sarcină statică de bază | 1560 kN |
Proprietăți
| Sliding contact surface combination | Sliding contact surface combination | Steel/steel, standard |
| Material, inel interior | Material, inel interior | Oțel pentru rulmenți |
| Material, inel exterior | Material, inel exterior | Oțel pentru rulmenți |
| Întreținere | Întreținere | Relubrifiere necesară |
| Joc radial intern | Joc radial intern | CN |
| Etanșare | Etanșare | Etanșare pe ambele părți |
| Tip etanșare | Tip etanșare | Double-lip |
| Caracteristică de relubrifiere | Caracteristică de relubrifiere | Cu |
Logistică
| Greutate netă produs | Greutate netă produs | 2.01 kg |
| Cod eClass | Cod eClass | 23-05-01-06 |
| Cod UNSPSC | Cod UNSPSC | 31171515 |
Dimensiuni detaliate
| d | Diametru interior | 60 mm |
| D | Diametru exterior | 105 mm |
| B | Lățime | 63 mm |
| C | Lățime inel exterior | 40 mm |
| α | Angle of tilt | 17 ° ° |
| dk | Diametru cale de rulare inel interior | 92 mm |
| b | Lățime annular lubrication groove at inel exterior | 7.6 mm |
| b1 | Lățime annular lubrication groove at inel interior | 7.6 mm |
| M | Diametru orificiu de ungere (inel exterior) | 4 mm |
| r1 | Dimensiune teșitură bore | min. 1 mm |
| r2 | Dimensiune teșitură inel exterior | min. 1 mm |
Dimensiuni de reazem
| da | Diametru reazem arbore | min. 67 mm |
| da | Diametru reazem arbore | max. 67 mm |
| Da | Diametru reazem carcasă | min. 92 mm |
| Da | Diametru reazem carcasă | max. 99 mm |
| ra | Rază de racordare shaft | max. 1 mm |
| rb | Rază de racordare housing | max. 1 mm |
Date de calcul
| C | Sarcină dinamică de bază | 315 kN |
| C0 | Sarcină statică de bază | 1560 kN |
| K | Factor specific de sarcină dinamică | 100 N/mm² N/mm² |
| K0 | Factor specific de sarcină statică | 500 N/mm² N/mm² |
| KM | Material constant | 330 |
