1226-M+SKF
Date tehnice produs

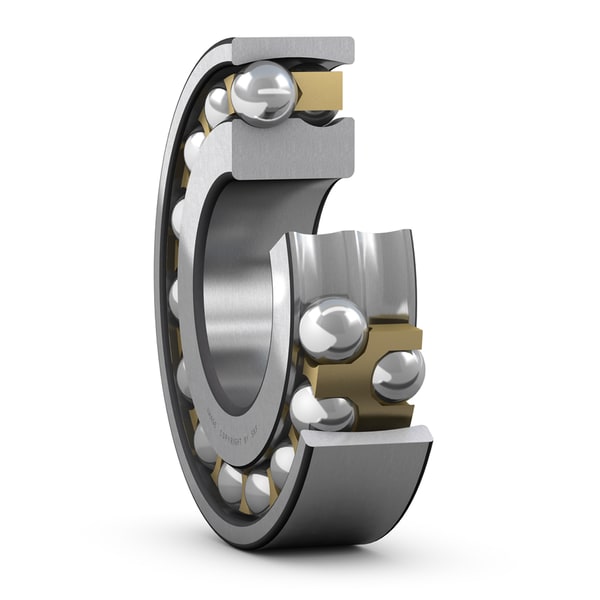

1226 M - Rulment oscilant cu bile
Rulment oscilant cu bile Rulmenții oscilanți cu bile au două rânduri de bile, o cale de rulare sferică comună în inelul exterior și două caneluri de rulare adânci, neîntrerupte, în inelul interior. Sunt insensibili la nealinierea unghiulară a arborelui față de carcasă, care poate fi cauzată, de exemplu, de deformarea arborelui.
Diametru interior130 mmDiametru interior
Diametru exterior230 mmDiametru exterior
Lățime46 mmLățime
Sarcină dinamică de bază127 kNSarcină dinamică de bază
Sarcină statică de bază58.5 kNSarcină statică de bază
Turație de referință5600 r/minTurație de referință
Prezentare produs
| Cod produs | 1226 M |
|---|---|
| Tip produs | Rulment oscilant cu bile |
| Marcă | SKF |
Dimensiuni detaliate
| Diametru interior | Diametru interior | 130 mm |
| Diametru exterior | Diametru exterior | 230 mm |
| Lățime | Lățime | 46 mm |
Performanță
| Sarcină dinamică de bază | Sarcină dinamică de bază | 127 kN |
| Sarcină statică de bază | Sarcină statică de bază | 58.5 kN |
| Turație de referință | Turație de referință | 5600 r/min |
| Turație limită | Turație limită | 3600 r/min |
Proprietăți
| Element de reținere, inel interior | Element de reținere, inel interior | Nune |
| Element de poziționare, inel exterior rulment | Element de poziționare, inel exterior rulment | Fără |
| Număr de rânduri | Număr de rânduri | 2 |
| Tip alezaj | Tip alezaj | Cilindric |
| Colivie | Colivie | Machined brass |
| Joc radial intern | Joc radial intern | CN |
| Clasă de toleranță | Clasă de toleranță | Nurmal |
| Material rulment | Material rulment | Oțel pentru rulmenți |
| Acoperire | Acoperire | Fără |
| Etanșare | Etanșare | Fără |
| Lubrifiant | Lubrifiant | Nune |
| Caracteristică de relubrifiere | Caracteristică de relubrifiere | Fără |
| Amprentă de carbon indicativă pentru produs nou | Amprentă de carbon indicativă pentru produs nou | 31.5 kg CO2e |
Logistică
| Greutate netă produs | Greutate netă produs | 8.75 kg |
| Cod eClass | Cod eClass | 23-05-08-06 |
| Cod UNSPSC | Cod UNSPSC | 31171532 |
Dimensiuni detaliate
| d | Diametru interior | 130 mm |
| D | Diametru exterior | 230 mm |
| B | Lățime | 46 mm |
| d1 | Diametru umăr inel interior | ≈ 163 mm |
| D1 | Diametru umăr inel exterior | ≈ 201.4 mm |
| C1 | Protrusion of bile from bearing side faces | 1.322 mm |
| r1,2 | Dimensiune teșitură | min. 3 mm |
Dimensiuni de reazem
| da | Diametru reazem arbore | min. 144 mm |
| Da | Diametru reazem carcasă | max. 216 mm |
| ra | Rază de racordare | max. 3 mm |
Date de calcul
| C | Sarcină dinamică de bază | 127 kN |
| C0 | Sarcină statică de bază | 58.5 kN |
| Pu | Limită de sarcină la oboseală | 2.24 kN |
| Turație de referință | Turație de referință | 5600 r/min |
| Turație limită | Turație limită | 3600 r/min |
| α | Nealinire unghiulară admisibilă | 2.5 ° ° |
| kr | Factor de calcul | 0.04 |
| e | Valoare limită | 0.21 |
| Y0 | Factor de calcul | 3.2 |
| Y1 | Factor de calcul | 3 |
| Y2 | Factor de calcul | 4.6 |
