KFB20-B-PP-AS+INA
Date tehnice INA/Schaeffler

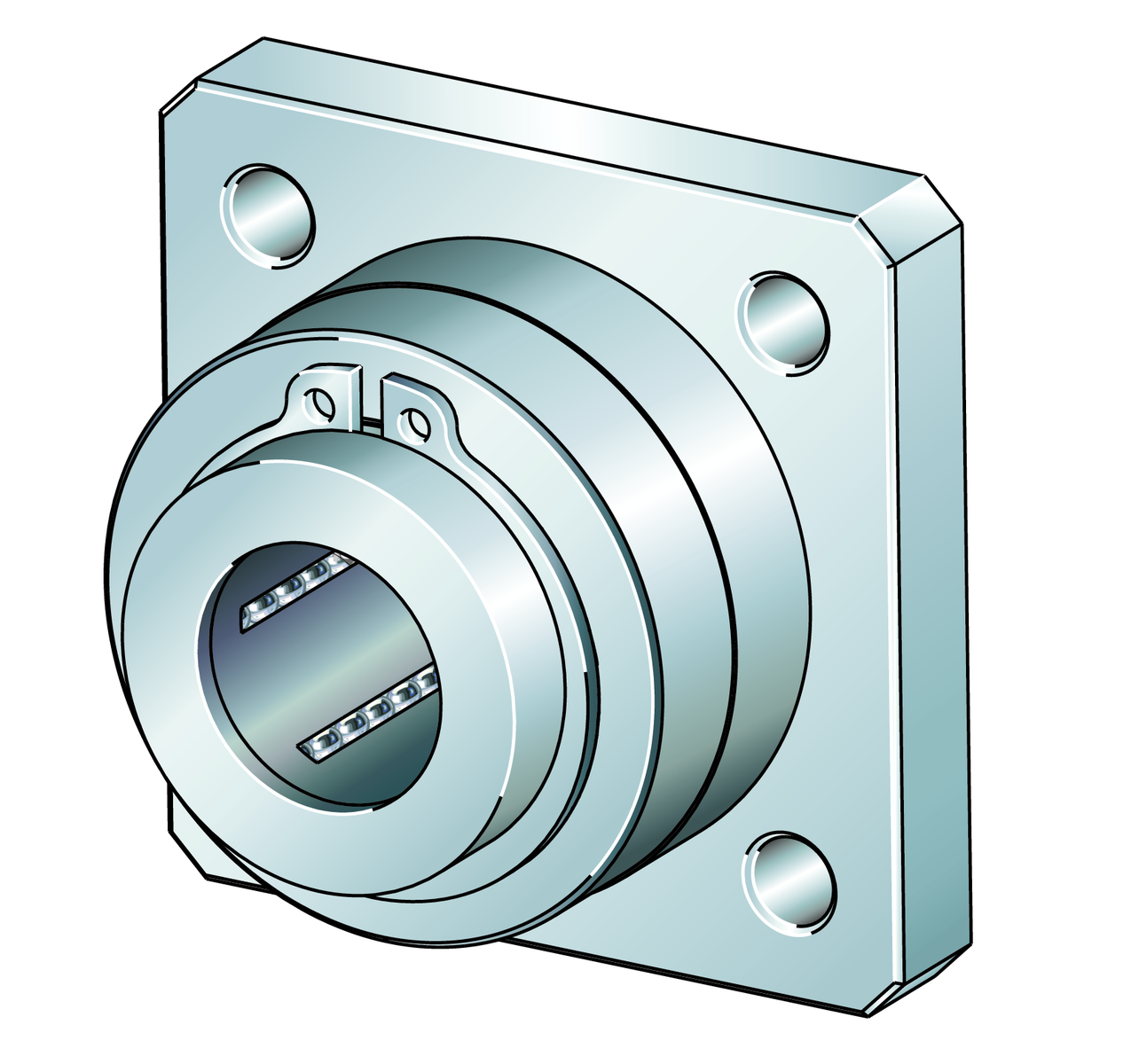

KFB20-B-PP-AS - Linear Ball Bearing and Carcasă Unit
Linear ball bearing and housing unit; cu flanșă, etanșat, uns, cu posibilitate de relubrifiere; execuție anticorozivă posibilă
B60 mmLățime
Prezentare produs
| Cod produs | KFB20-B-PP-AS |
|---|---|
| Tip produs | Linear Ball Bearing and Carcasă Unit |
| Marcă | INA |
| Număr material Schaeffler | 0700607970000 |
| Tip de bază | KFB20 |
| Masa | 0.22 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Nu |
Variantă tehnică și sufixe
| Size code | 20 | |
| Seal | PP | |
| Relubrifiere facility | AS |
Technical data
| Ball rows | 6 | |
| ≈m | Masă | 0,22 kg |
Dimensiuni principale și date de performanță
| F W | Diameter of ball complement | 20 mm |
| Tol F W | Toleranță superioară | 0,009 mm |
| Tol F W | Toleranță inferioară | 0,001 mm |
| L | Length | 45 mm |
| B | Lățime | 60 mm |
| C | Capacitate dinamică C | 1.570 N |
| C 0 | Capacitate statică C0 | 1.230 N |

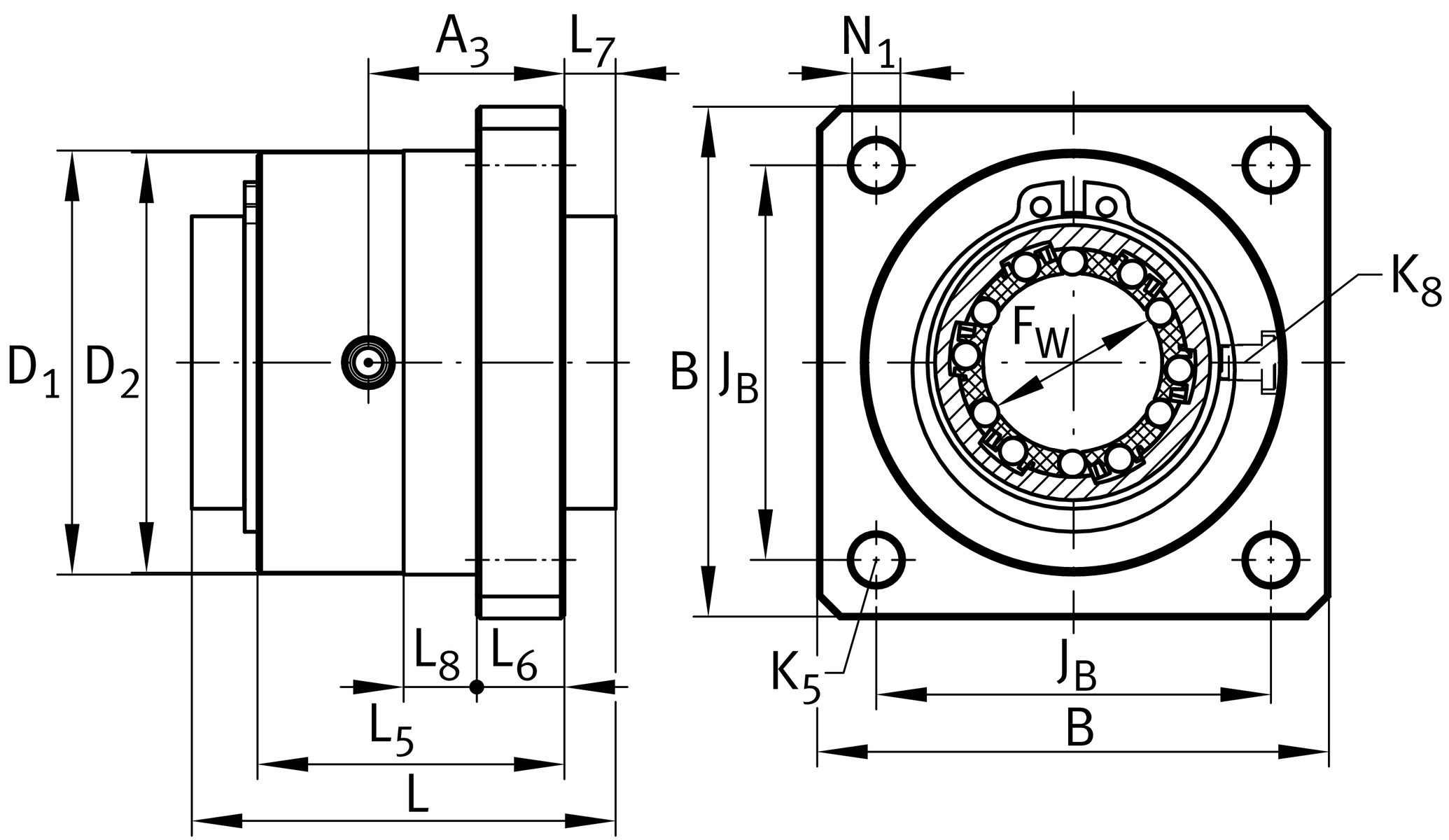

Dimensiuni de montaj
| L 5 | 30 mm | |
| L 6 | Grosime | 10 mm |
| L 7 | 6,7 mm | |
| A 3 | 15,8 mm | |
| N 1 | Diametru | 6,6 mm |
| K 5 | M6 | |
| D 1 | Diametru | 45,5 mm |
| Tol D 1 | Toleranță superioară | 0,2 mm |
| D 2 | Diametru | 46 mm |
| Tol D 2 | Toleranță superioară | g7 |
| J B | 42 mm | |
| L 8 | 10 mm | |
| K 8 | Niplu de ungere | NIPD3 |
Documente
- Fișă tehnică produs KFB20-B-PP-ASPDF produs
- Linear bearingsCatalog
