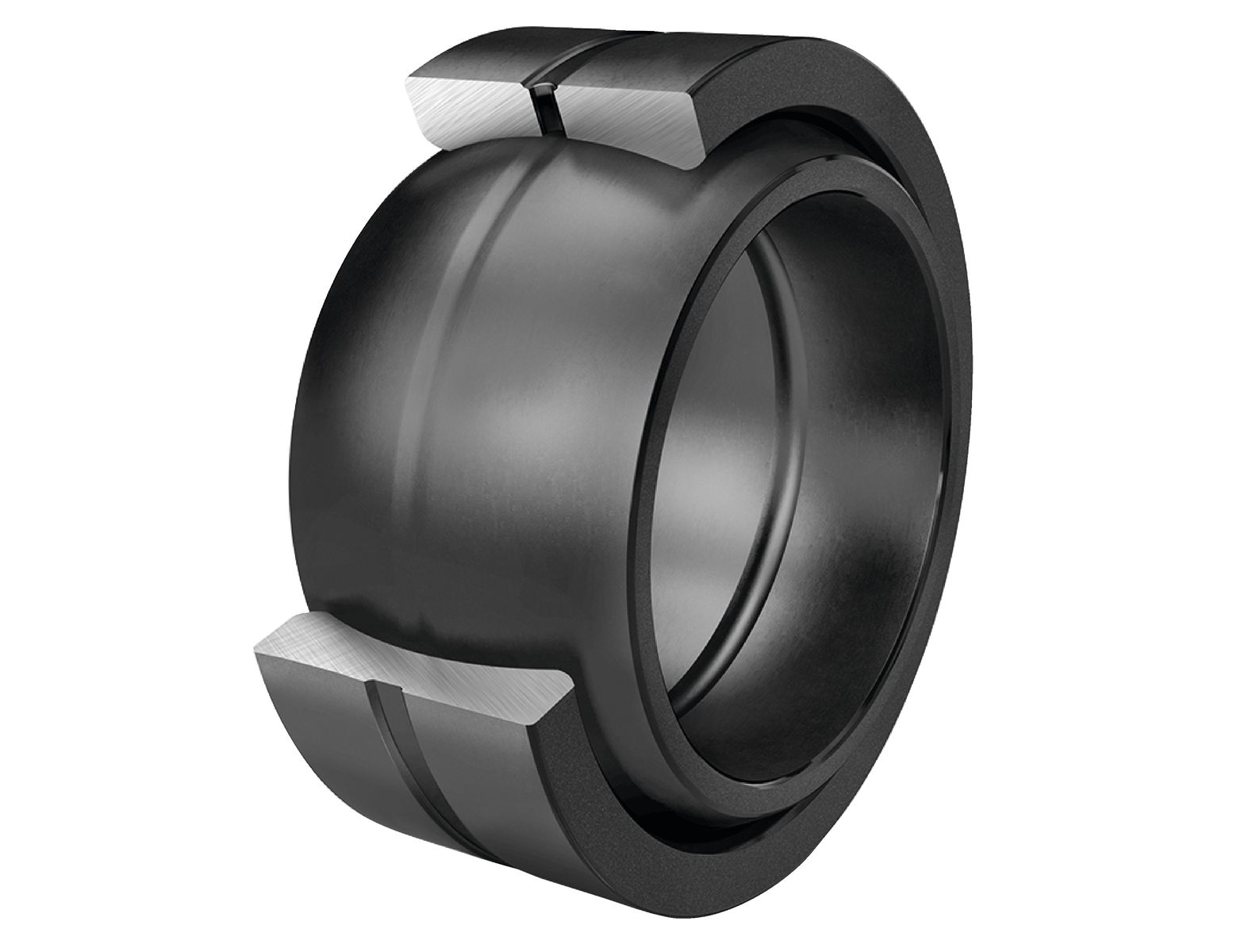

Fotografia produsului are caracter informativ

GE180-DO+INA

Date tehnice INA/Schaeffler

GE180-DO - Articulație sferică

Articulație sferică radială, cu întreținere necesară, suprafață de alunecare: oțel/oțel, DIN ISO 12240-1, serie dimensională E, execuție deschisă Performanță ridicată: pentru cerințe maxime de capacitate de încărcare și durată de viață

d180 mmDiametru interior rulment

D260 mmDiametru exterior rulment

B105 mmLățime inel interior

C r1.990.000 NSarcină dinamică de bază, radială

C 0r7.650.000 NSarcină statică de bază, radială

Sarcină radială

Sarcină axială într-o direcție

Sarcină axială în două direcții

Lubrifiere cu unsoare

Neetanșat

Eroare unghiulară statică și nealiniere

Eroare unghiulară dinamică și nealiniere

Prezentare produs

Cod produs	GE180-DO
Tip produs	Articulație sferică
Marcă	INA
Număr material Schaeffler	0066538630000
Tip de bază	GE180-DO
Cod BearingX	GE180-DO
Masa	18.7 kg
CAD disponibil	Da
Date de calcul disponibile	Da

Variantă tehnică și sufixe

Întreținere	Întreținere required
Material	Steel
Tip etanșare	Fără
Joc radial intern	CN (Grupa N)	Joc intern normal
Acoperire	Durotect M	Inel interior și exterior acoperite cu Durotect M (fosfat de mangan)

Dimensiuni principale și date de performanță

d	Diametru interior rulment	180 mm
D	Diametru exterior rulment	260 mm
B	Lățime inel interior	105 mm
C r	Sarcină dinamică de bază, radială	1.990.000 N
C 0r	Sarcină statică de bază, radială	7.650.000 N
≈m	Masă	18,7 kg

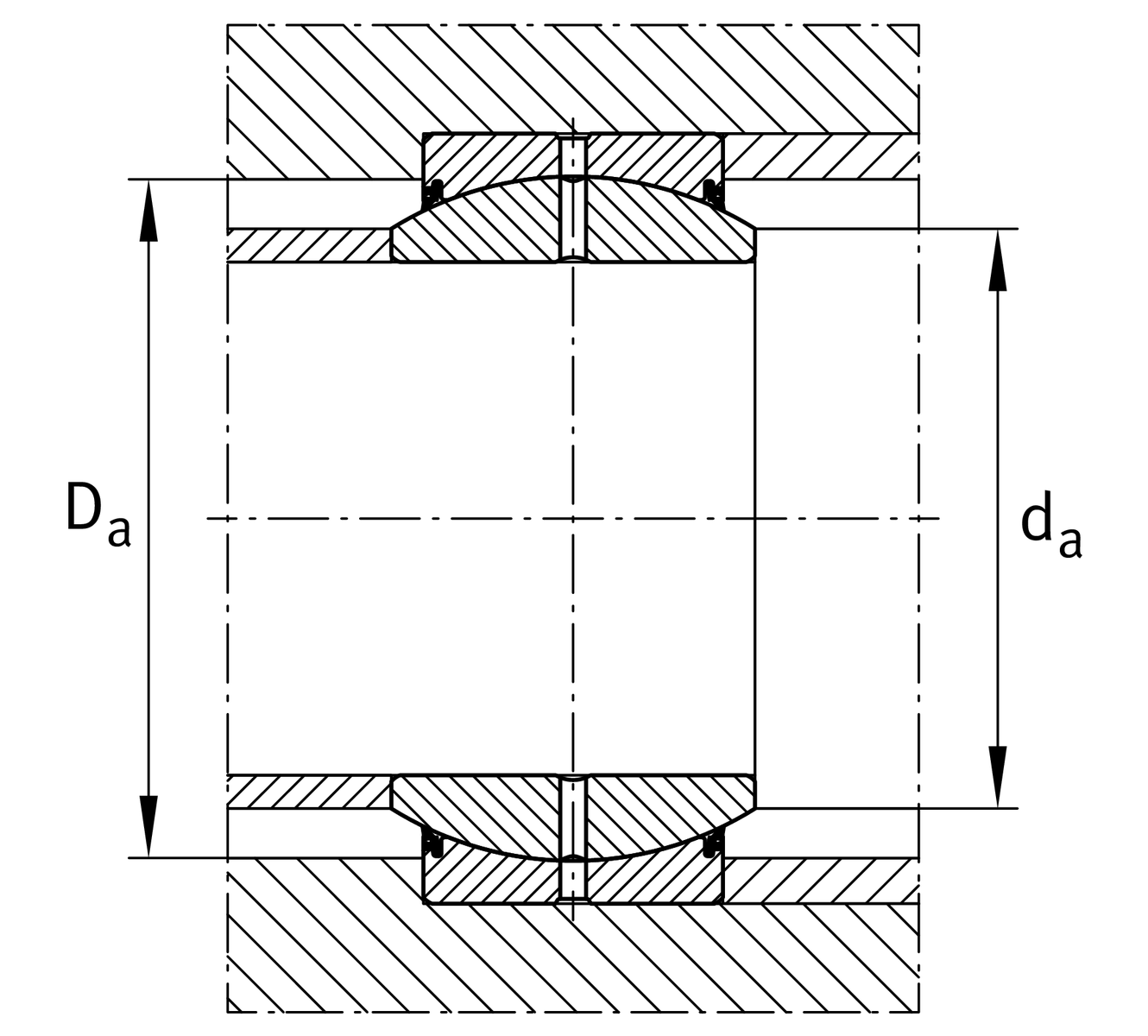

Dimensiuni de montaj

r 1smin	Edge Spacing	1,1 mm
r 2smin	Edge Spacing	1,1 mm
d a max	Connection measure Inel interior	198,9 mm
D a min	Diametru conexiune carcasă	219 mm

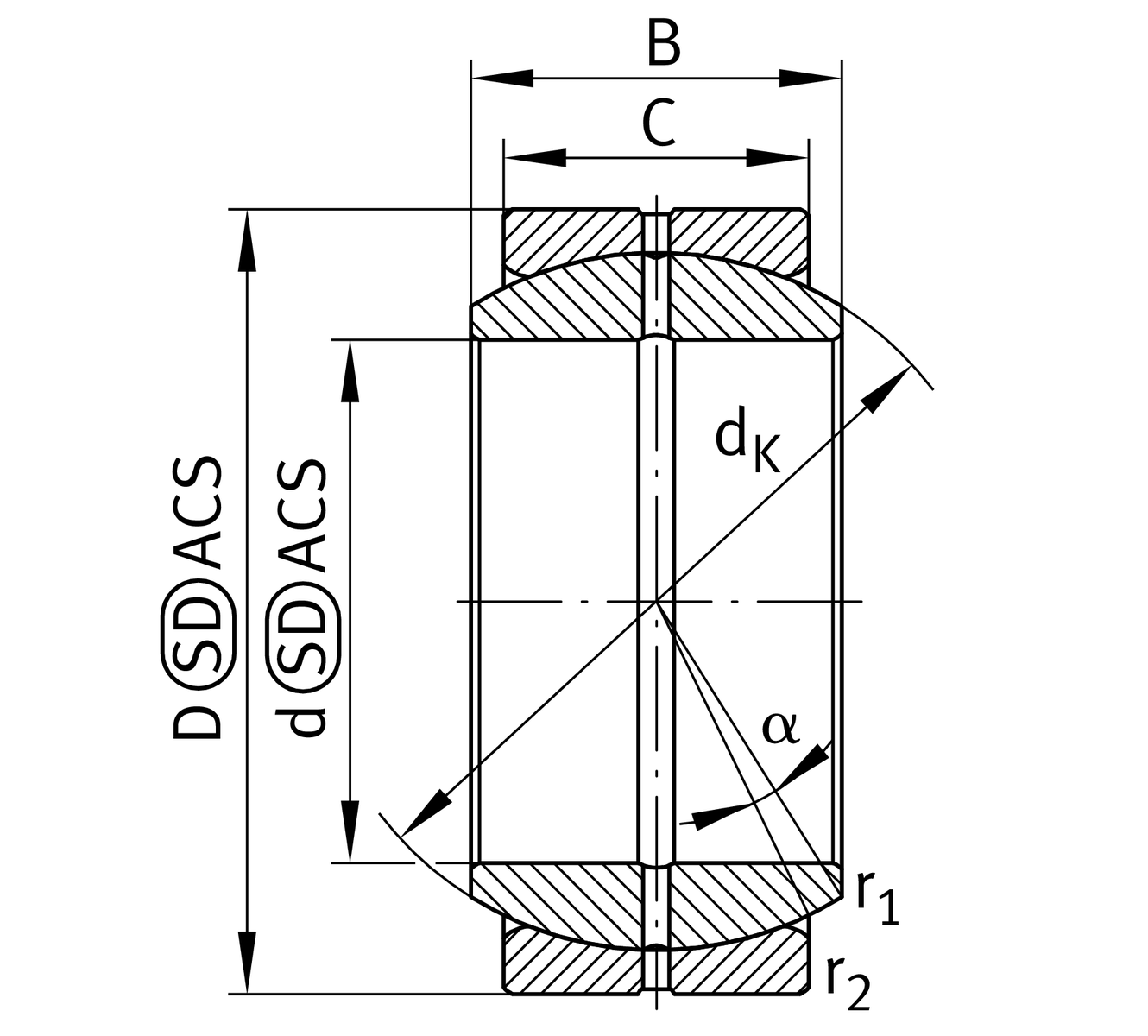

Dimensiuni detaliate

C	Lățime Inel exterior	80 mm
d K	Diametru bilă	225 mm
α	Tilt angle	6 °
d OT	Diametru interior rulment, toleranță superioară	0 mm
d UT	Diametru interior rulment, toleranță inferioară	-0,025 mm
D OT	Diametru exterior, toleranță superioară	0 mm
D UT	Diametru exterior, toleranță inferioară	-0,035 mm
B OT	Lățime inel interior, toleranță superioară	0 mm
B UT	Lățime inel interior, toleranță inferioară	-0,25 mm
C OT	Lățime inel exterior, toleranță superioară	0 mm
C UT	Lățime inel exterior, toleranță inferioară	-0,7 mm
G r	Joc radial	0,1 - 0,192
G rmax	Joc radial maxim	0,192 mm
G rmin	Joc radial minim	0,1 mm

Domeniu de temperatură

T min	Temperatură minimă de funcționare	-60 °C
T max	Temperatură maximă de funcționare	200 °C
