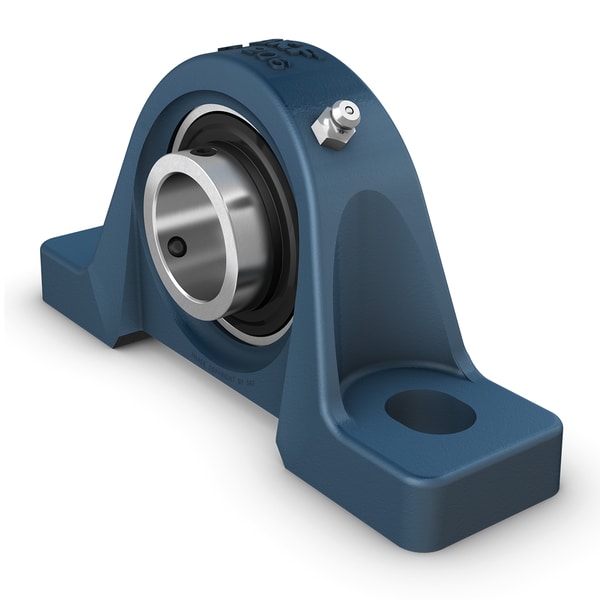

Fotografia produsului are caracter informativ
UCP206/H+SKF
Date tehnice produs
UCP 206/H - Pillow block ball bearing unit cu extended inel interior and set screw locking, fontă, Japanese standards
Pillow block ball bearing unit cu extended inel interior and set screw locking, fontă, Japanese standards Pillow (plummer) block ball bearing units consist of an insert bearing mounted in a carcasă din fontă that can be bolted to a support surface. This variant is strong and stiff, and is adecvat pentru applications cu both constant and alternating directions of rotation. Are un inel interior extins pe ambele părți și este blocat pe arbore prin strângerea unui șurub de fixare pe inelul interior, ceea ce facilitează montajul.
Diametru șurub de prindere14 mmDiametru șurub de prindere
Diametru arbore30 mmDiametru arbore
Înălțime centru (lagăr pe pernă)42.9 mmÎnălțime centru (lagăr pe pernă)
Lățime totală carcasă45 mmLățime totală carcasă
Distanța între centrele găurilor de șurub121 mmDistanța între centrele găurilor de șurub
Lățime totală a rulmentului38.1 mmLățime totală a rulmentului
Prezentare produs
| Cod produs | UCP 206/H |
|---|---|
| Tip produs | Pillow block ball bearing unit cu extended inel interior and set screw locking, fontă, Japanese standards |
| Marcă | SKF |
Dimensiuni detaliate
| Diametru șurub de prindere | Diametru șurub de prindere | 14 mm |
| Diametru arbore | Diametru arbore | 30 mm |
| Înălțime centru (lagăr pe pernă) | Înălțime centru (lagăr pe pernă) | 42.9 mm |
| Lățime totală carcasă | Lățime totală carcasă | 45 mm |
| Distanța între centrele găurilor de șurub | Distanța între centrele găurilor de șurub | 121 mm |
| Lățime totală a rulmentului | Lățime totală a rulmentului | 38.1 mm |
Performanță
| Sarcină dinamică de bază | Sarcină dinamică de bază | 19.5 kN |
| Sarcină statică de bază | Sarcină statică de bază | 11.2 kN |
| Turație limită | Turație limită | 5000 r/min |
| Nute | Nute | Turație limită cu shaft tolerance h6 |
Proprietăți
| Tip carcasă | Tip carcasă | Pillow block, normal base |
| Număr găuri de șurub pentru fixare | Număr găuri de șurub pentru fixare | 2 |
| Fastening bolt hole type | Fastening bolt hole type | Plain |
| Element de reținere, inel interior | Element de reținere, inel interior | Set screws |
| Tip alezaj | Tip alezaj | Cilindric |
| Inel de așezare din cauciuc | Inel de așezare din cauciuc | Fără |
| Material, housing | Material, housing | Cast iron |
| Material rulment | Material rulment | Oțel pentru rulmenți |
| Acoperire | Acoperire | Fără |
| Etanșare, bearing | Etanșare, bearing | Seal and flinger pe ambele părți |
| Tip etanșare | Tip etanșare | Contact, standard |
| Etanșare, unit | Etanșare, unit | Fără |
| Lubrifiant | Lubrifiant | unsoare |
| Relubrifiere hole | Relubrifiere hole | Cu |
| unsoare fitting | unsoare fitting | Cu |
Logistică
| Greutate netă produs | Greutate netă produs | 1.24 kg |
Dimensiuni detaliate
| d | Diametru interior | 30 mm |
| d1 | Diametrul umărului inelului interior | ≈ 39.7 mm |
| A | Base width | 45 mm |
| A1 | Top width | 27 mm |
| B | Lățimea inelului interior | 38.1 mm |
| B4 | Distanța de la fața laterală a dispozitivului de blocare la centrul filetului | 5 mm |
| H | Înălțime of spherical seat centre | 42.9 mm |
| H1 | Foot height | 16.5 mm |
| H2 | Înălțime totală | 83.5 mm |
| J | Distance between attachment bolts | 121 mm |
| J | Maximum distance between attachment bolts | max. 125 mm |
| J | Minimum distance between attachment bolts | min. 117 mm |
| L | Lungime totală | 165 mm |
| N | Diametru gaură șurub de prindere | 17 mm |
| N1 | Length of attachment bolt hole | 21 mm |
| s1 | Distanța de la fața laterală a dispozitivului de blocare la centrul pistei | 22.2 mm |
| RG | Carcasă thread for the grease fitting | 1/4-28 UNF |
| R1 | Poziție axială filet carcasă | 1 mm |
| Rα | Angular position of the housing thread | 45 ° ° |
| DN | Diametru sferă cap gresor | 6.6 mm |
| SWN | Dimensiune cheie hexagonală pentru gresor | 7.94 mm |
| GN | Filet of grease fitting | 1/4-28 UNF |
Date de calcul
| C | Sarcină dinamică de bază | 19.5 kN |
| C0 | Sarcină statică de bază | 11.2 kN |
| Pu | Limită de sarcină la oboseală | 0.475 kN |
| Turație limită | Turație limită | 5000 r/min |
Informații de montaj
| G2 | Set screw | M6x0.75 |
| Dimensiune cheie hexagonală pentru șurubul de fixare | Dimensiune cheie hexagonală pentru șurubul de fixare | 3 mm |
| Cuplu de strângere recomandat pentru șurubul de fixare | Cuplu de strângere recomandat pentru șurubul de fixare | 4 N·m N·m |
| G | Diametru recomandat șuruburi de prindere, mm | 14 mm |
| G | Diametru recomandat șuruburi de prindere, inch | 0.5625 in in |
