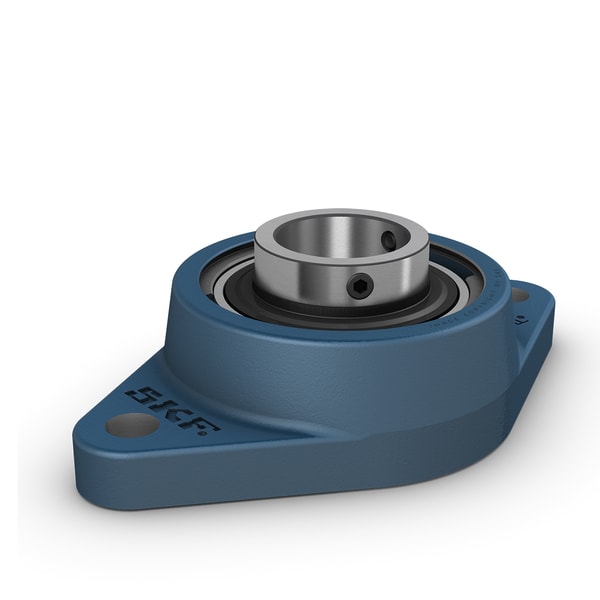

Fotografia produsului are caracter informativ
FYTB15-TF+SKF
Date tehnice produs
FYTB 15 TF - Oval flanged ball bearing unit cu set screw locking, carcasă din fontă, ISO
Unitate de rulment cu bilă cu flanșă ovală cu blocare prin șurub, carcasă din fontă, ISO Aceste unități de rulment cu bilă cu flanșă ovală sunt conforme cu standardele ISO. Ele constau dintr-un rulment insertat, cu un inel interior extins și blocare prin șurub, și sunt adecvate pentru aplicații unde direcția de rotație este constantă sau alternativă. Rulmentul este montat într-o carcasă din fontă, care poate fi înșurubată pe peretele sau cadrul mașinii. Unitățile de rulment cu bilă pot acomoda o aliniere inițială moderată, dar de obicei nu permit deplasarea axială.
Diametru șurub de prindere10 mmDiametru șurub de prindere
Diametru arbore15 mmDiametru arbore
Lățime totală carcasă26 mmLățime totală carcasă
Lățime totală32.9 mmLățime totală
Distanța între centrele găurilor de șurub76.5 mmDistanța între centrele găurilor de șurub
Lățime rulment, totală27.4 mmLățime rulment, totală
Prezentare produs
| Cod produs | FYTB 15 TF |
|---|---|
| Tip produs | Oval flanged ball bearing unit cu set screw locking, carcasă din fontă, ISO |
| Marcă | SKF |
Dimensiuni detaliate
| Diametru șurub de prindere | Diametru șurub de prindere | 10 mm |
| Diametru arbore | Diametru arbore | 15 mm |
| Lățime totală carcasă | Lățime totală carcasă | 26 mm |
| Lățime totală | Lățime totală | 32.9 mm |
| Distanța între centrele găurilor de șurub | Distanța între centrele găurilor de șurub | 76.5 mm |
| Lățime rulment, totală | Lățime rulment, totală | 27.4 mm |
Performanță
| Sarcină dinamică de bază | Sarcină dinamică de bază | 9.56 kN |
| Sarcină statică de bază | Sarcină statică de bază | 4.75 kN |
| Turație limită | Turație limită | 9500 r/min |
| Nute | Nute | Turație limită cu toleranță pe ax h6 |
Proprietăți
| Tip carcasă | Tip carcasă | Flanged |
| Carcasă cu flanșă type | Carcasă cu flanșă type | Oval |
| Număr găuri de șurub pentru fixare | Număr găuri de șurub pentru fixare | 2 |
| Fastening bolt hole type | Fastening bolt hole type | Plain |
| Element de reținere, inel interior | Element de reținere, inel interior | Set screws |
| Tip alezaj | Tip alezaj | Cilindric |
| Inel de așezare din cauciuc | Inel de așezare din cauciuc | Fără |
| Material, housing | Material, housing | Cast iron |
| Material rulment | Material rulment | Oțel pentru rulmenți |
| Acoperire | Acoperire | Fără |
| Etanșare, bearing | Etanșare, bearing | Rangă și flinger pe ambele părți |
| Tip etanșare | Tip etanșare | Contact, standard |
| Etanșare, unit | Etanșare, unit | Optional end cover |
| Lubrifiant | Lubrifiant | unsoare |
| Relubrifiere hole | Relubrifiere hole | Cu |
| unsoare fitting | unsoare fitting | Cu |
Logistică
| Greutate netă produs | Greutate netă produs | 0.343 kg |
| Cod eClass | Cod eClass | 23-05-08-02 |
| Cod UNSPSC | Cod UNSPSC | 31171536 |
Dimensiuni detaliate
| d | Diametru interior | 15 mm |
| d1 | Diametru exterior of inel interior | ≈ 24.2 mm |
| A | Lățime of housing | 26 mm |
| A1 | Lățime flanșă | 11 mm |
| A3 | Depth of centring recess | 3.2 mm |
| B | Lățimea inelului interior | 27.4 mm |
| B1 | Overall bearing width | 27.4 mm |
| B4 | Distanța de la fața laterală a dispozitivului de blocare la centrul filetului | 4 mm |
| Db1 | Top external diameter | 50 mm |
| Db2 | Base external diameter | 57 mm |
| Dc | Diametru carcasă centering recess | 50.8 mm |
| H | Înălțime totală | 98.5 mm |
| J | Distanța între centrele găurilor de șurub | 76.5 mm |
| L | Lungime totală | 57 mm |
| N | Diametru gaură șurub de prindere | 11.5 mm |
| s1 | Distanța de la fața laterală a dispozitivului de blocare la centrul pistei | 15.9 mm |
| T | Overall width | 32.9 mm |
| RG | Carcasă thread for grease fitting | 1/4-28 UNF |
| R1 | Poziție axială filet carcasă | 19 mm |
| Rα | Poziția unghiulară a filetului carcasei | 45 ° ° |
| DN | Diametru sferă cap gresor | 6.5 mm |
| SWN | Dimensiune cheie hexagonală pentru gresor | 7 mm |
| GN | Filet of grease fitting | 1/4-28 SAE-LT |
| J6 | Distance of dowel pins | 61.5 mm |
| J7 | Axial offset of dowel pins | 11 mm |
| N4 | Recommended diameter for dowel pins | 2 mm |
Date de calcul
| C | Sarcină dinamică de bază | 9.56 kN |
| C0 | Sarcină statică de bază | 4.75 kN |
| Pu | Limită de sarcină la oboseală | 0.2 kN |
| Turație limită | Turație limită | 9500 r/min |
Informații de montaj
| G2 | Set screw | M6x0.75 |
| Dimensiune cheie hexagonală pentru șurubul de fixare | Dimensiune cheie hexagonală pentru șurubul de fixare | 3 mm |
| Cuplu de strângere recomandat pentru șurubul de fixare | Cuplu de strângere recomandat pentru șurubul de fixare | 4 N·m N·m |
| G | Diametru recomandat șuruburi de prindere, mm | 10 mm |
| G | Diametru recomandat șuruburi de prindere, inch | 0.375 in in |
