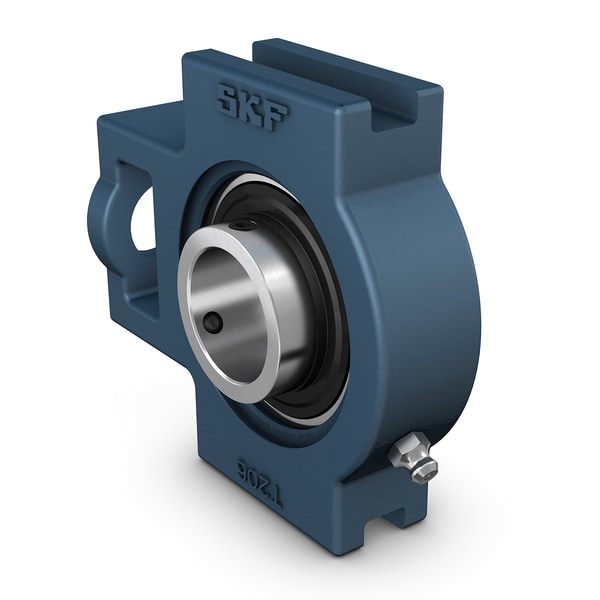

Fotografia produsului are caracter informativ

TUJ60TF+SKF

Date tehnice produs

TUJ 60 TF - Take-up fontă unit cu insert ball bearing, set screw locking and extended inel interior, JIS

Take-up fontă unit cu insert ball bearing, set screw locking and extended inel interior, JIS Take-up ball bearing units, consisting of an insert bearing based on a etanșat rulment radial rigid cu bile mounted in a grey carcasă din fontă. Typically mounted in take-up frames, the unit has an inel interior extended pe ambele părți and is locked by tightening a (set) screw on the inel interior, which makes it easy to mount.

Diametru arbore60 mmDiametru arbore

Lățime totală carcasă60 mmLățime totală carcasă

Lățime totală a rulmentului65.1 mmLățime totală a rulmentului

Sarcină dinamică de bază52.7 kNSarcină dinamică de bază

Sarcină statică de bază36 kNSarcină statică de bază

Turație limită3400 r/minTurație limită

Prezentare produs

Cod produs	TUJ 60 TF
Tip produs	Take-up fontă unit cu insert ball bearing, set screw locking and extended inel interior, JIS
Marcă	SKF

Dimensiuni detaliate

Diametru arbore	Diametru arbore	60 mm
Lățime totală carcasă	Lățime totală carcasă	60 mm
Lățime totală a rulmentului	Lățime totală a rulmentului	65.1 mm

Performanță

Sarcină dinamică de bază	Sarcină dinamică de bază	52.7 kN
Sarcină statică de bază	Sarcină statică de bază	36 kN
Turație limită	Turație limită	3400 r/min
Nute	Nute	Turație limită cu shaft tolerance h6

Proprietăți

Tip carcasă	Tip carcasă	Take-up
Element de reținere, inel interior	Element de reținere, inel interior	Set screws
Tip alezaj	Tip alezaj	Cilindric
Inel de așezare din cauciuc	Inel de așezare din cauciuc	Fără
Material, housing	Material, housing	Cast iron
Material rulment	Material rulment	Oțel pentru rulmenți
Acoperire	Acoperire	Fără
Etanșare, bearing	Etanșare, bearing	Seal and flinger pe ambele părți
Tip etanșare	Tip etanșare	Contact, standard
Etanșare, unit	Etanșare, unit	Fără
Lubrifiant	Lubrifiant	unsoare
Relubrifiere hole	Relubrifiere hole	Cu
unsoare fitting	unsoare fitting	Cu

Logistică

Greutate netă produs	Greutate netă produs	4.44 kg
Cod eClass	Cod eClass	23-05-16-02
Cod UNSPSC	Cod UNSPSC	31171536

Dimensiuni detaliate

d	Diametru interior	60 mm
d₁	Diametrul umărului inelului interior	≈ 75.64 mm
A	Overall width	60 mm
A₁	Lățime of piloting groove	22 mm
A₂	Lățime of flange in which piloting grooves are provided	44 mm
B	Lățimea inelului interior	65.1 mm
B₄	Distanța de la fața laterală a dispozitivului de blocare la centrul filetului	10 mm
H	Înălțime totală	146 mm
H₁	Distance between bottoms of piloting grooves	130 mm
H₂	Înălțime of attachment end	102 mm
L	Lungime totală	186 mm
L₁	Distance from attachment end face to centre line of spherical seat diameter	118 mm
L₂	Length attachment end	19 mm
L₃	Length of piloting groove	100 mm
N	Diametru gaură șurub de prindere	35 mm
N₁	Length of attachment slot	32 mm
N₂	Înălțime of attachment slot	63.5 mm
s₁	Distanța de la fața laterală a dispozitivului de blocare la centrul pistei	39.7 mm
R_G	Carcasă thread for the grease fitting	1/4-28 UNF
R₁	Poziție axială filet carcasă	5.5 mm
R_α	Angular position of the housing thread	30 ° °
D_N	Diametru sferă cap gresor	6.5 mm
SW_N	Dimensiune cheie hexagonală pentru gresor	7 mm
G_N	Filet of grease fitting	1/4-28 SAE-LT

Date de calcul

C	Sarcină dinamică de bază	52.7 kN
C₀	Sarcină statică de bază	36 kN
P_u	Limită de sarcină la oboseală	1.53 kN
Turație limită	Turație limită	3400 r/min

Informații de montaj

G₂	Set screw	M10x1
Dimensiune cheie hexagonală pentru șurubul de fixare	Dimensiune cheie hexagonală pentru șurubul de fixare	5 mm
Cuplu de strângere recomandat pentru șurubul de fixare	Cuplu de strângere recomandat pentru șurubul de fixare	16.5 N·m N·m
