6309-H-2Z-SN-C3>N+FAG

Date tehnice FAG/Schaeffler

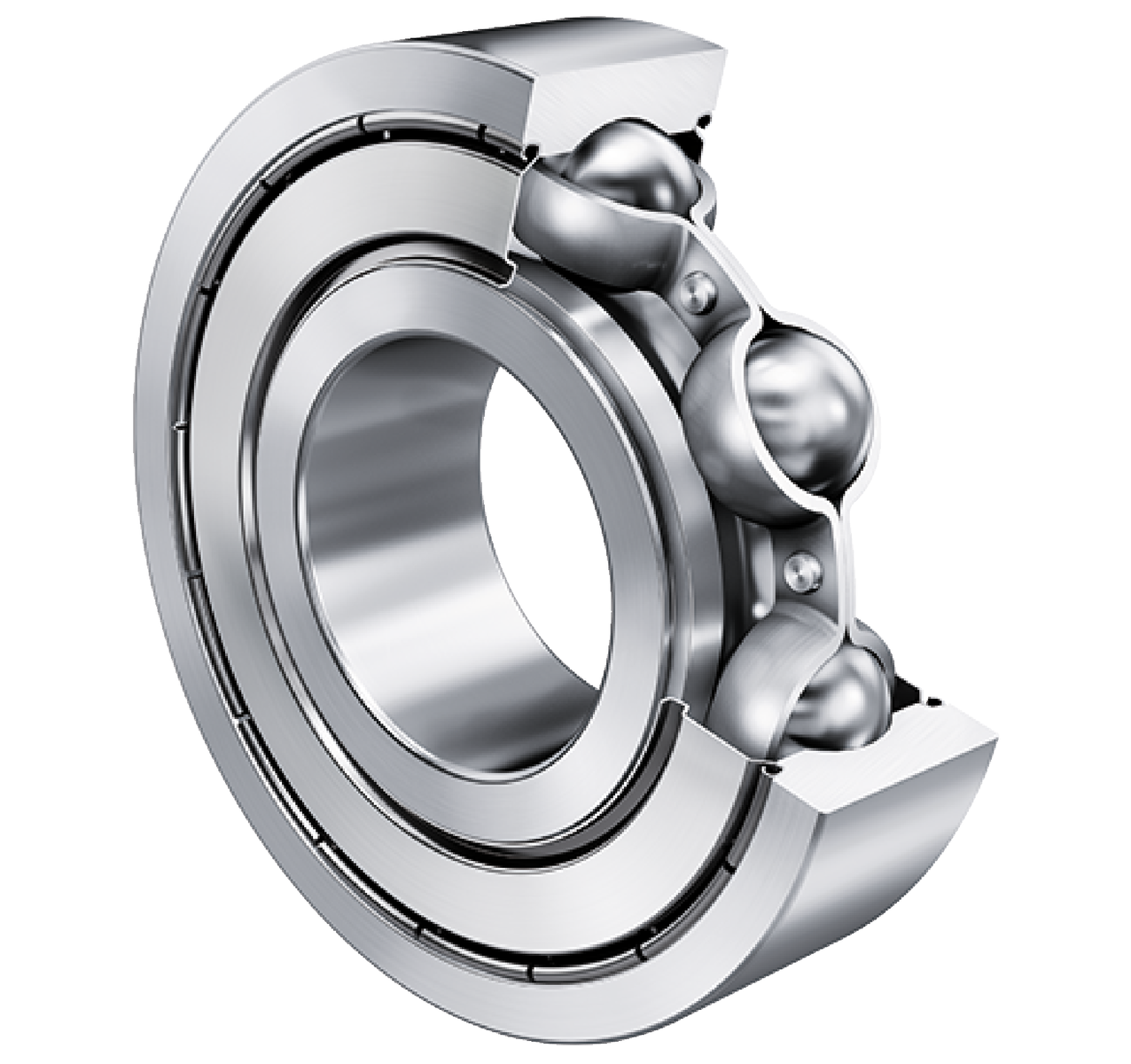

6309-H-2Z-SN-C3>N - Rulment radial rigid cu bile

Rulment radial rigid cu bile 63..-H-2Z, pe un singur rând, seria H, șaibe de protecție, colivie din tablă de oțel

d45 mmDiametru interior

D100 mmDiametru exterior

B25 mmLățime

C r48.890 NSarcină dinamică de bază, radială

C 0r29.560 NSarcină statică de bază, radială

n G8.100 1/minTurație limită

Sarcină radială

Sarcină axială într-o direcție

Sarcină axială in doua directii

Lubrifiere pe durată de viață / fără întreținere

Lubrifiere cu unsoare

etanșat pe ambele părți

Cod versiune	>N	Nu este marcat pe rulment
Execuție intern modificat	H	Variantă constructivă H (seria H)
Tip etanșare	2Z	șaibe de protecție fără contact pe ambele părți
Colivie	JN	Tabla de oțel
clasă de toleranță	PN	Nurmală (PN)
Stabilizare dimensionala / termică	SN	Inele stabilizate dimensional până la 120 °C
Lubrifiant	Unsoare de lubrifiere
Joc radial intern	C3 (Group 3)	Joc intern mai mare decât CN
Tip alezaj	Z	Cilindric

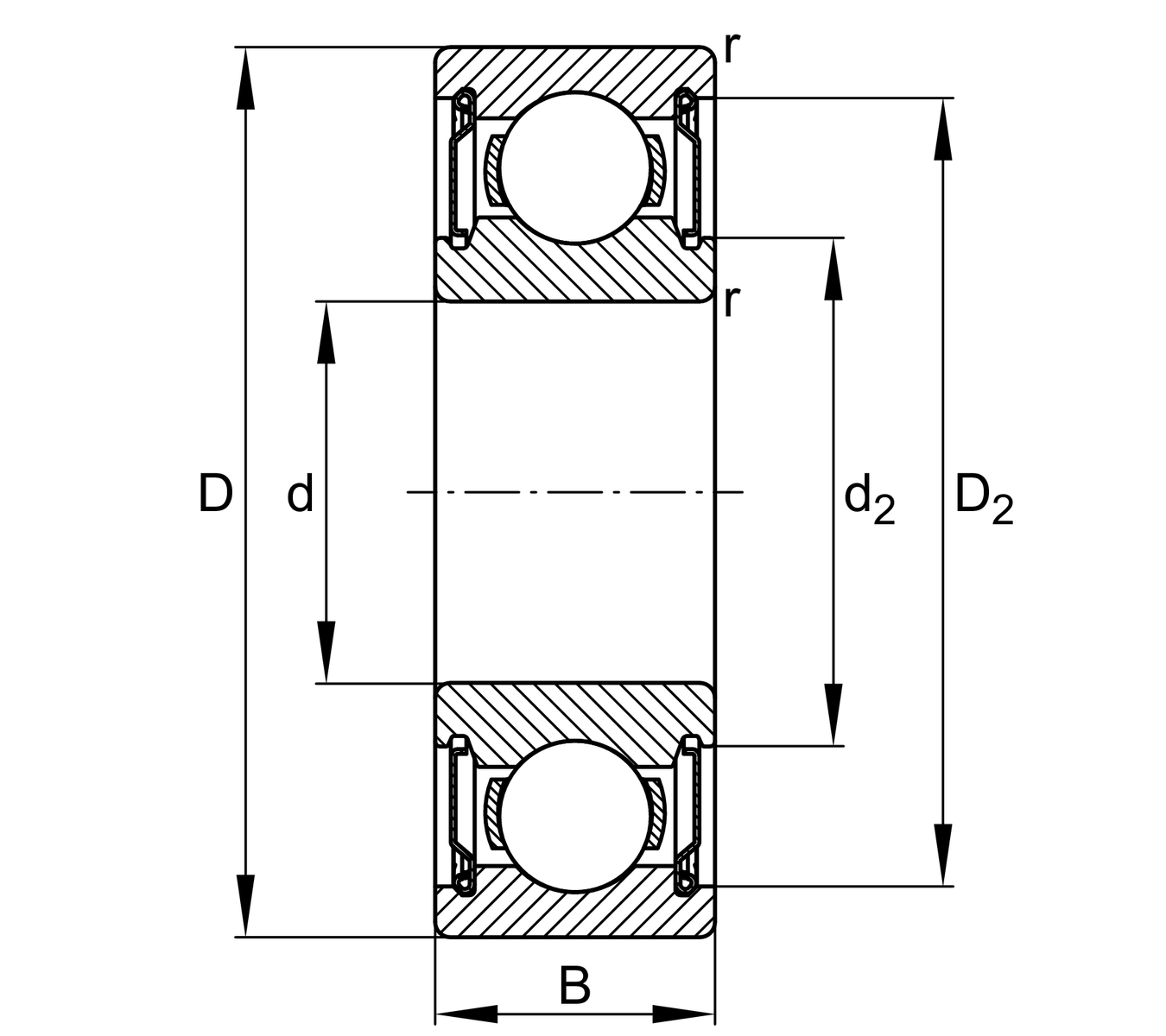

d	Diametru interior	45 mm
D	Diametru exterior	100 mm
B	Lățime	25 mm
C r	Sarcină dinamică de bază, radială	48.890 N
C 0r	Sarcină statică de bază, radială	29.560 N
C ur	limită de sarcină la oboseală, radială	1.730 N
n G	Turație limită	8.100 1/min
n ϑr	Turație de referință	8.100 1/min
≈m	Masă	0,798 kg

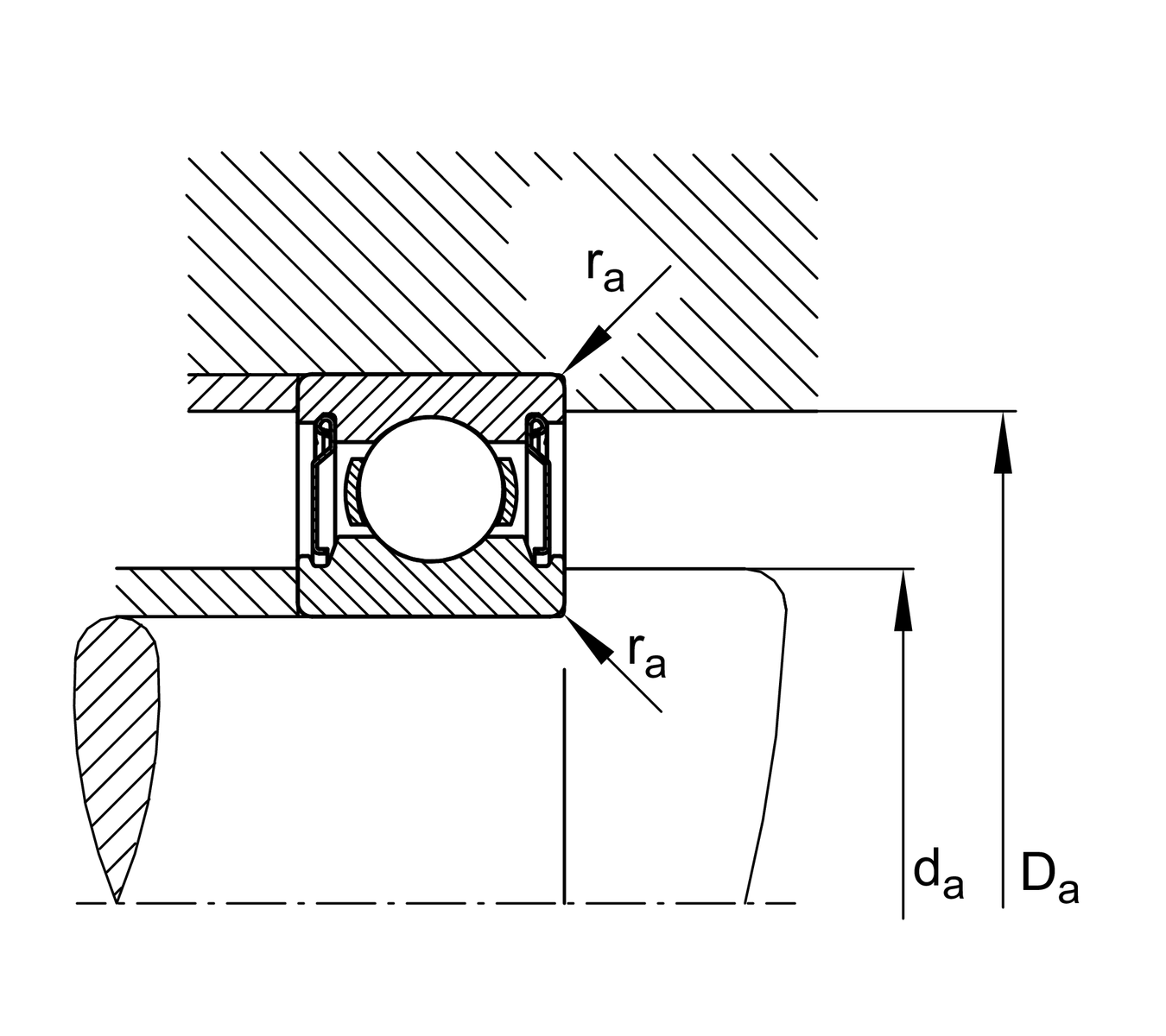

d a min	Diametrul minim al umărului arborelui	54 mm
D a max	Diametrul maxim al umărului carcasei	91 mm
r a max	Raza maximă de racordare	1,5 mm

r min	Dimensiune minimă teșitură	1,5 mm
D 1	Diametrul umărului inelului exterior	83,6 mm
D 2	Diametrul calibrului inelului exterior	85,9 mm
d 1	Diametrul umărului inelului interior	61,7 mm

T min	Temperatură minimă de funcționare	-20 °C
T max	Temperatură maximă de funcționare	120 °C

f 0

Factor de calcul

13,3
