6301-H-2Z-C3>N+FAG

Date tehnice FAG/Schaeffler

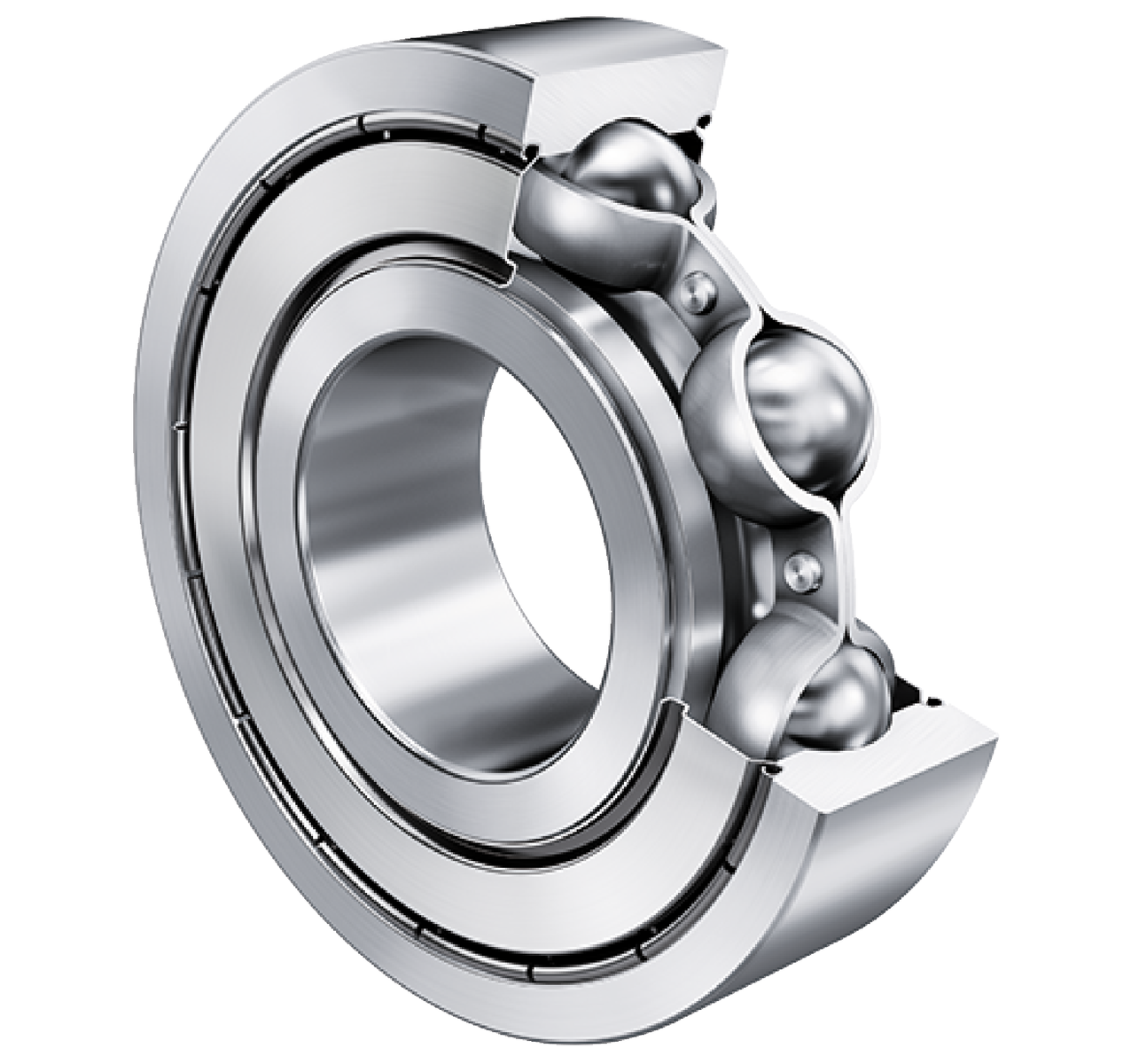

6301-H-2Z-C3>N - Rulment radial rigid cu bile

Rulment radial rigid cu bile 63..-H-2Z, pe un singur rând, seria H, șaibe de protecție, colivie din tablă de oțel

d12 mmDiametru interior

D37 mmDiametru exterior

B12 mmLățime

C r7.690 NSarcină dinamică de bază, radială

C 0r3.500 NSarcină statică de bază, radială

n G26.000 1/minTurație limită

Sarcină radială

Sarcină axială într-o direcție

Sarcină axială in doua directii

Lubrifiere pe durată de viață / fără întreținere

Lubrifiere cu unsoare

etanșat pe ambele părți

Cod versiune	>N	Nu este marcat pe rulment
Execuție intern modificat	H	Variantă constructivă H (seria H)
Tip etanșare	2Z	șaibe de protecție fără contact pe ambele părți
Colivie	JN	Tabla de oțel
clasă de toleranță	PN	Nurmală (PN)
Stabilizare dimensionala / termică	SN	Inele stabilizate dimensional până la 120 °C
Lubrifiant	Unsoare de lubrifiere
Joc radial intern	C3 (Group 3)	Joc intern mai mare decât CN
Tip alezaj	Z	Cilindric

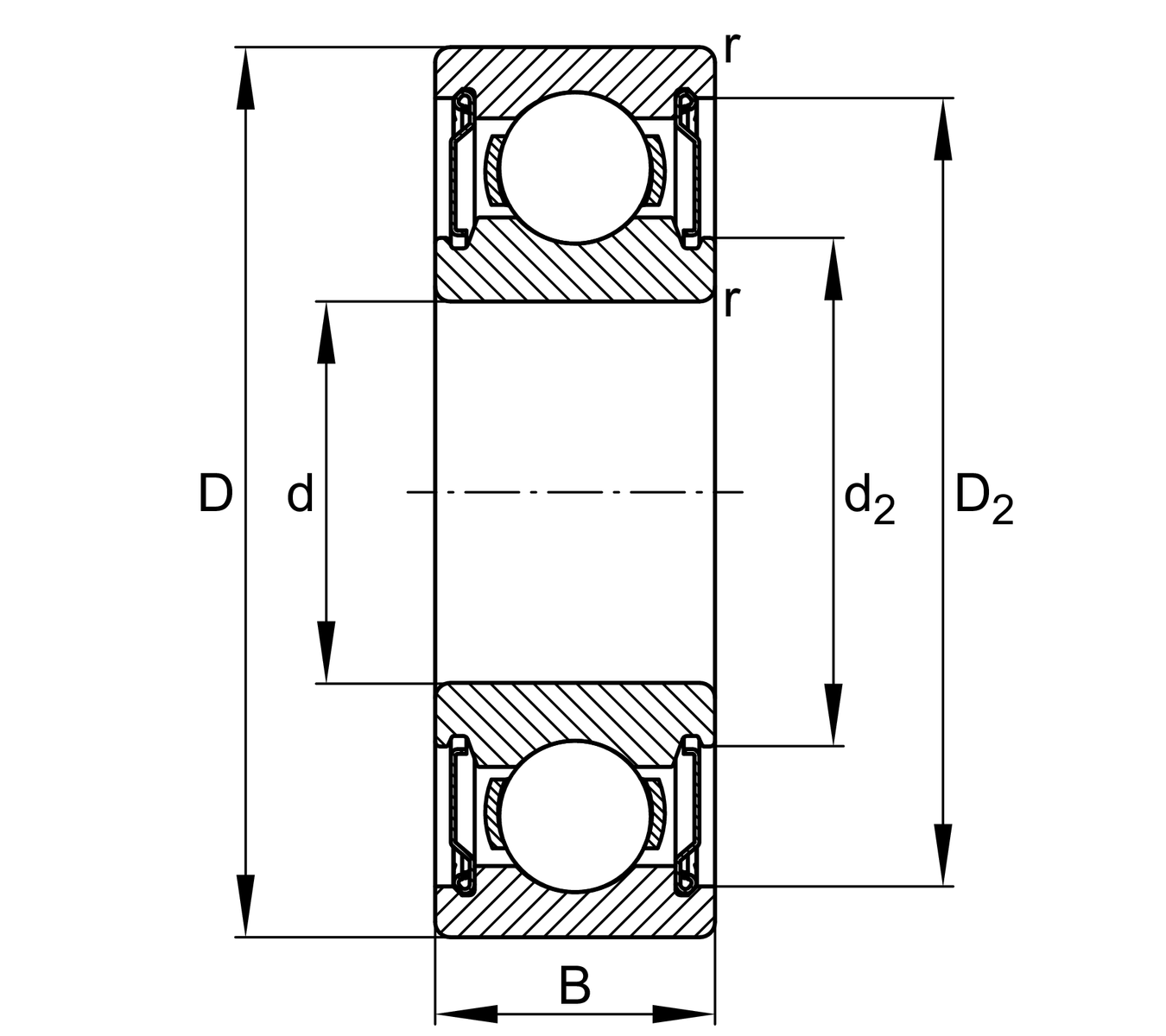

d	Diametru interior	12 mm
D	Diametru exterior	37 mm
B	Lățime	12 mm
C r	Sarcină dinamică de bază, radială	7.690 N
C 0r	Sarcină statică de bază, radială	3.500 N
C ur	limită de sarcină la oboseală, radială	202 N
n G	Turație limită	26.000 1/min
n ϑr	Turație de referință	20.900 1/min
≈m	Masă	0,064 kg

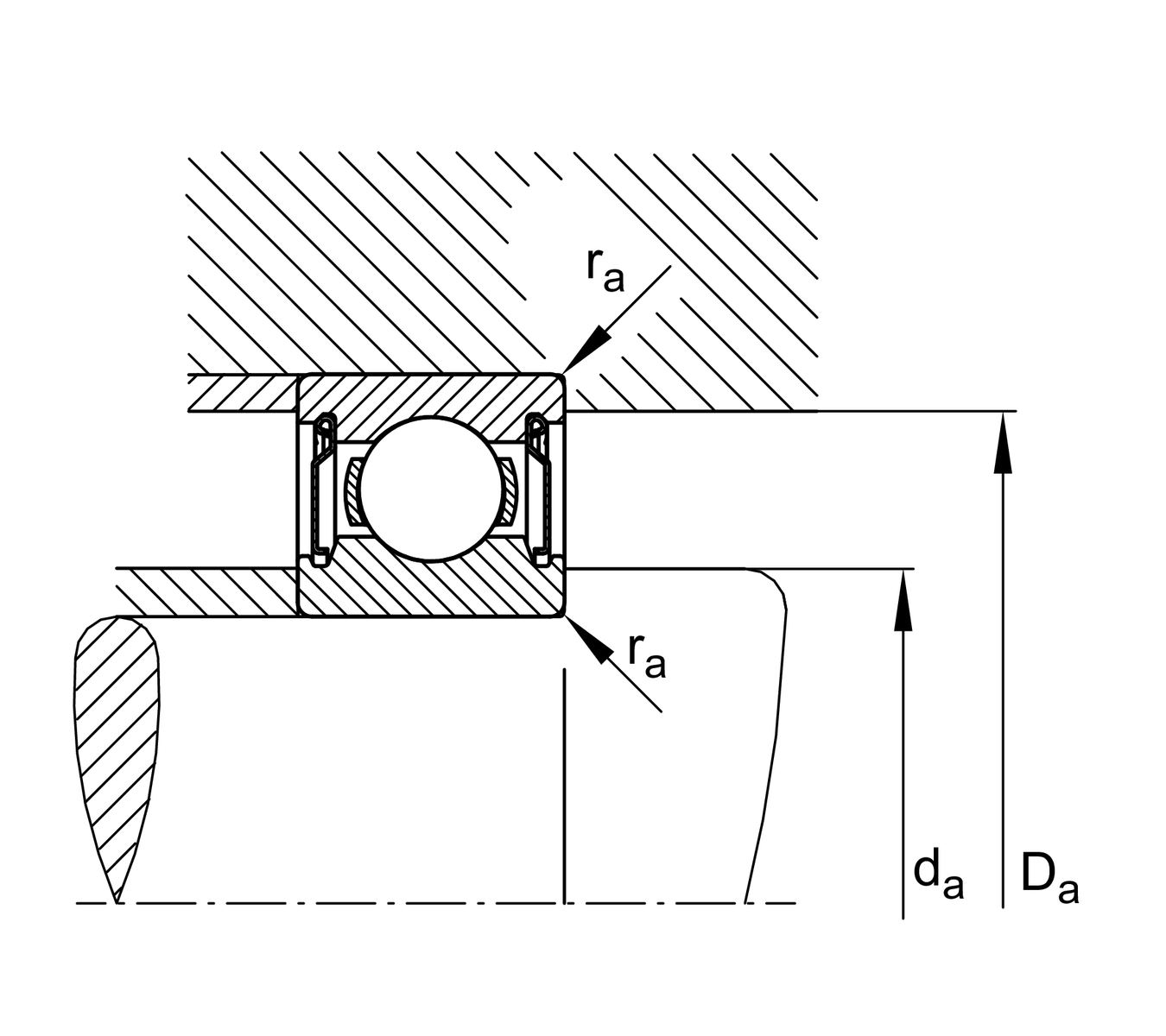

d a min	Diametrul minim al umărului arborelui	17,6 mm
D a max	Diametrul maxim al umărului carcasei	31,4 mm
r a max	Raza maximă de racordare	1 mm

r min	Dimensiune minimă teșitură	1 mm
D 1	Diametrul umărului inelului exterior	29,7 mm
D 2	Diametrul calibrului inelului exterior	31,6 mm
d 1	Diametrul umărului inelului interior	19,4 mm
d 2	Diametrul calibrului inelului interior	18,2 mm

T min	Temperatură minimă de funcționare	-20 °C
T max	Temperatură maximă de funcționare	120 °C

f 0

Factor de calcul

12,4
