6203-H-2RSR-C3>N+FAG

Date tehnice FAG/Schaeffler

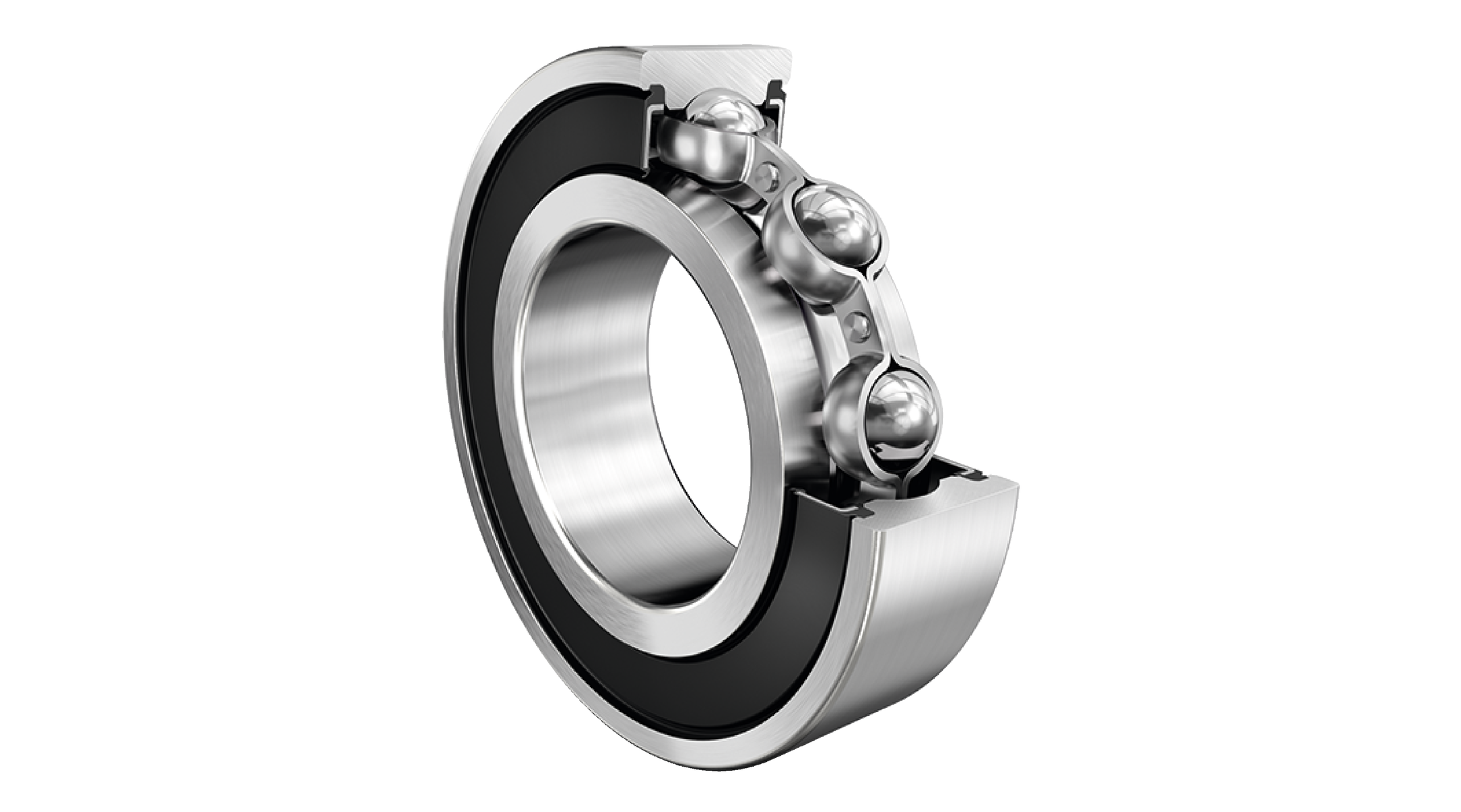

6203-H-2RSR-C3>N - Rulment radial rigid cu bile

Rulment radial rigid cu bile 62..-H-2RSR, pe un singur rând, seria H, etanșări, colivie din tablă de oțel

d17 mmDiametru interior

D40 mmDiametru exterior

B12 mmLățime

C r9.570 NSarcină dinamică de bază, radială

C 0r4.790 NSarcină statică de bază, radială

n G10.900 1/minTurație limită

Sarcină radială

Sarcină axială într-o direcție

Sarcină axială in doua directii

Lubrifiere pe durată de viață / fără întreținere

Lubrifiere cu unsoare

etanșat pe ambele părți

Cod versiune	>N	Nu este marcat pe rulment
Execuție intern modificat	H	Variantă constructivă H (seria H)
Tip etanșare	2RSR	Etanșare cu contact pe ambele părți
Colivie	JN	Tabla de oțel
clasă de toleranță	PN	Nurmală (PN)
Stabilizare dimensionala / termică	SN	Inele stabilizate dimensional până la 120 °C
Lubrifiant	Unsoare de lubrifiere
Joc radial intern	C3 (Group 3)	Joc intern mai mare decât CN
Tip alezaj	Z	Cilindric

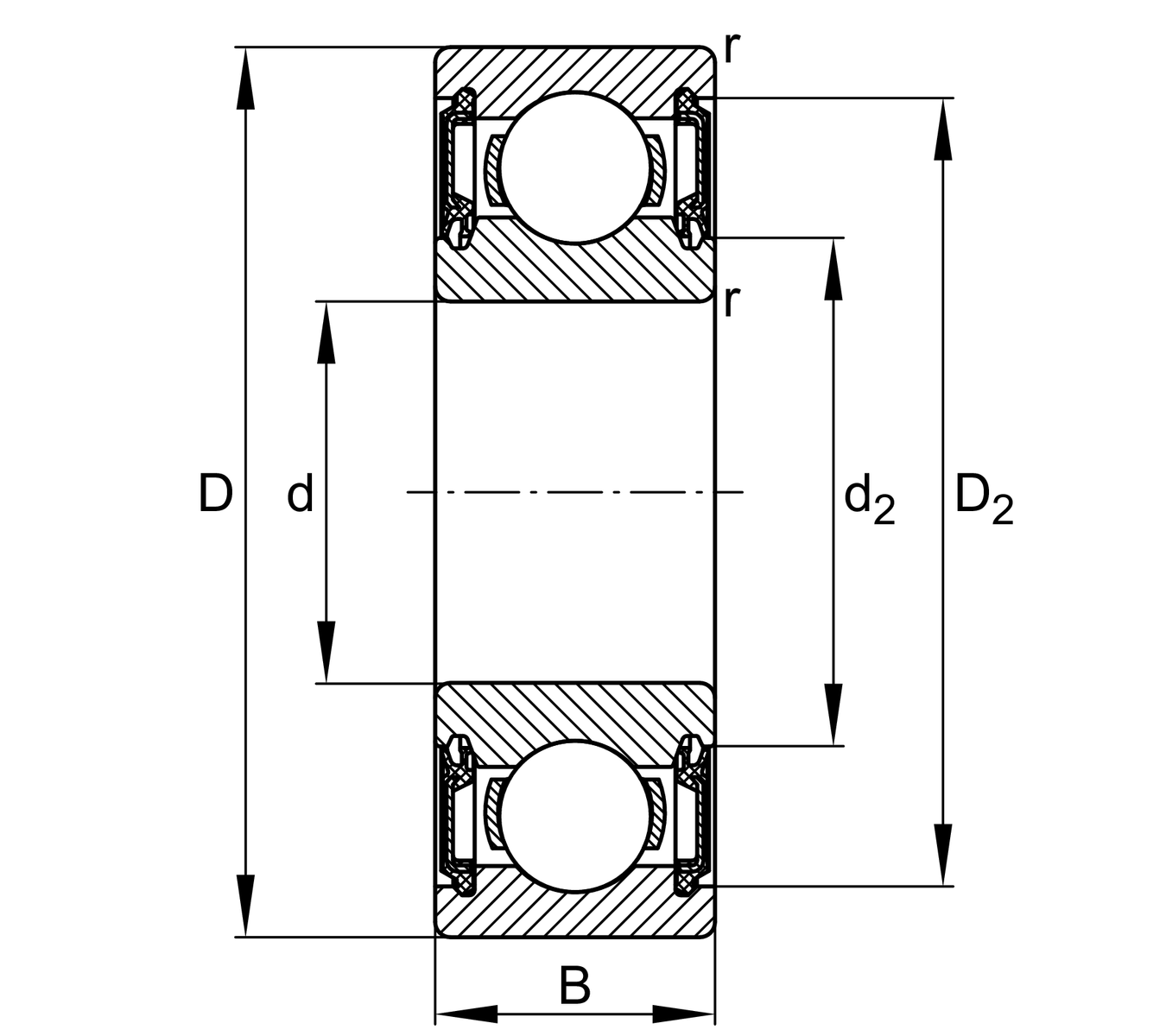

d	Diametru interior	17 mm
D	Diametru exterior	40 mm
B	Lățime	12 mm
C r	Sarcină dinamică de bază, radială	9.570 N
C 0r	Sarcină statică de bază, radială	4.790 N
C ur	limită de sarcină la oboseală, radială	295 N
n G	Turație limită	10.900 1/min
≈m	Masă	0,065 kg

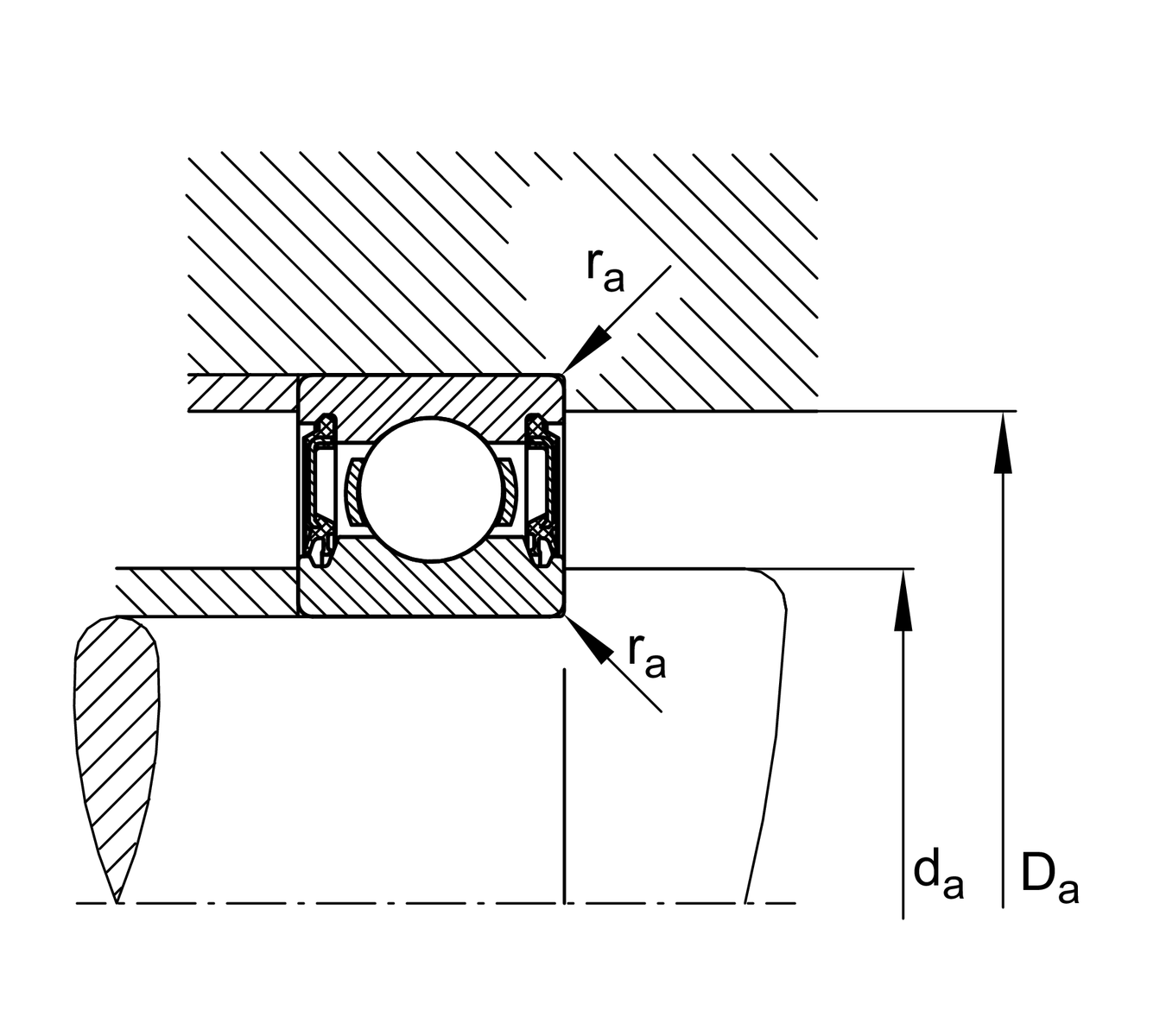

d a min	Diametrul minim al umărului arborelui	21,2 mm
D a max	Diametrul maxim al umărului carcasei	35,8 mm
r a max	Raza maximă de racordare	0,6 mm

r min	Dimensiune minimă teșitură	0,6 mm
D 1	Diametrul umărului inelului exterior	33,3 mm
D 2	Diametrul calibrului inelului exterior	35,2 mm
d 1	Diametrul umărului inelului interior	24,8 mm
d 2	Diametrul calibrului inelului interior	23,5 mm

T min	Temperatură minimă de funcționare	-20 °C
T max	Temperatură maximă de funcționare	100 °C

f 0

Factor de calcul

13,2
