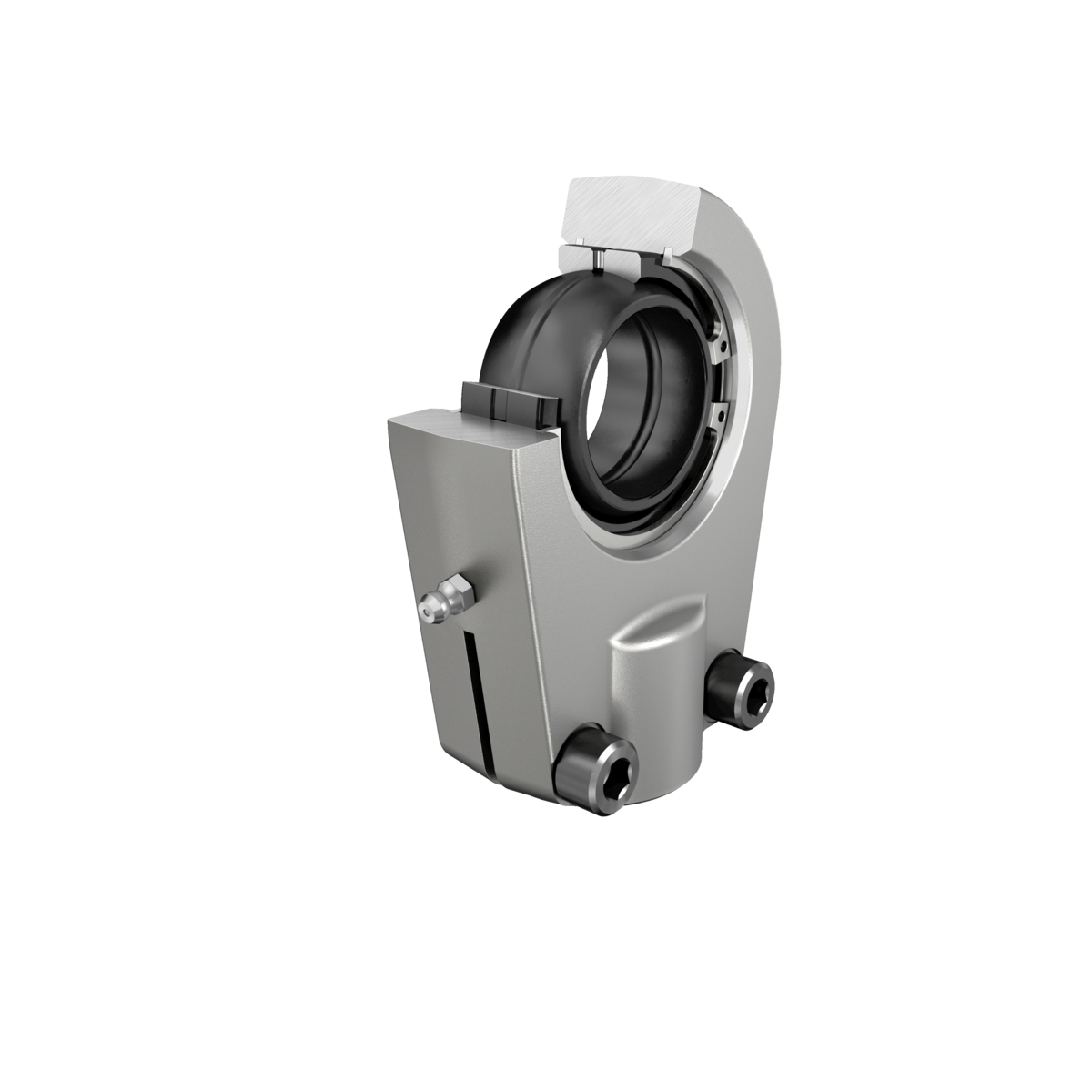

Fotografia produsului are caracter informativ
GIHRK40-DO+INA
Date tehnice INA/Schaeffler
GIHRK40-DO - Cap de bară
Hydraulic rod end, cu thread clamping device, filet pe dreapta, cu întreținere necesară, suprafață de alunecare: oțel/oțel, execuție deschisă
C r129.000 NSarcină dinamică de bază, radială
C 0r228.000 NSarcină statică de bază, radială
d40 mmDiametru interior rulment
D62 mmDiametru exterior rulment
B28 mmLățime inel interior
Sarcină radială
Sarcină axială într-o direcție
Sarcină axială în două direcții
Lubrifiere cu unsoare
Neetanșat
Eroare unghiulară statică și nealiniere
Eroare unghiulară dinamică și nealinierePrezentare produs
| Cod produs | GIHRK40-DO |
|---|---|
| Tip produs | Cap de bară |
| Marcă | INA |
| Număr material Schaeffler | 3029269500000 |
| Tip de bază | GIHRK40-DO-C |
| Masa | 2.1 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Nu |
Variantă tehnică și sufixe
| Clampable | Clampable | |
| Întreținere | Întreținere required | |
| Niplu de ungere | DIN71412-AM6 (tapered grease nipple) | |
| Slotted | Slotted, both sides | |
| Pas filet | Filet pe dreapta | |
| Tip etanșare | Fără | |
| Joc radial intern | CN (Grupa N) | Joc intern normal |
| Mounting | Filet interior |
Dimensiuni principale și date de performanță
| C r | Sarcină dinamică de bază, radială | 129.000 N |
| C 0r | Sarcină statică de bază, radială | 228.000 N |
| d | Diametru interior rulment | 40 mm |
| d 2 | Diametru exterior ochi | 94 mm |
| l 4 | Lungime totală cap cu filet interior | 135 mm |
| D | Diametru exterior rulment | 62 mm |
| B | Lățime inel interior | 28 mm |
| ≈m | Masă | 2,1 kg |

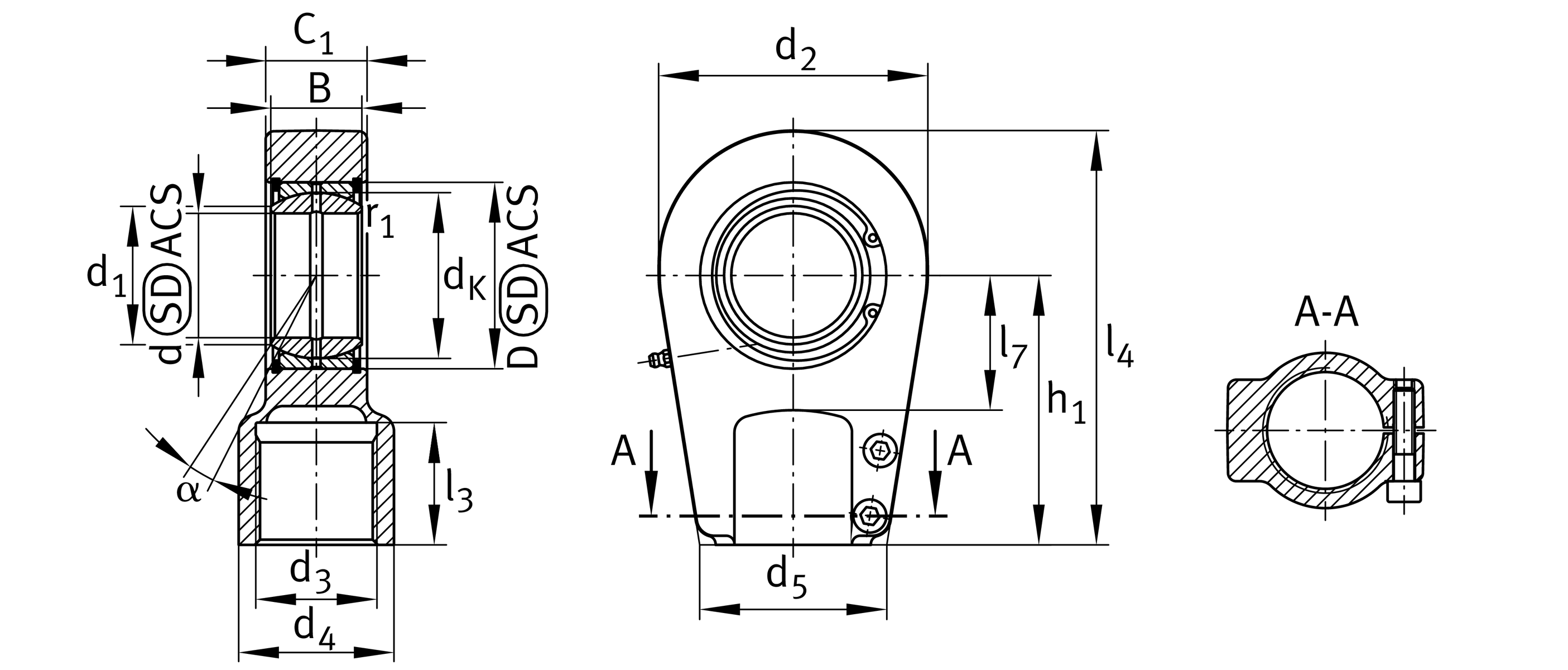

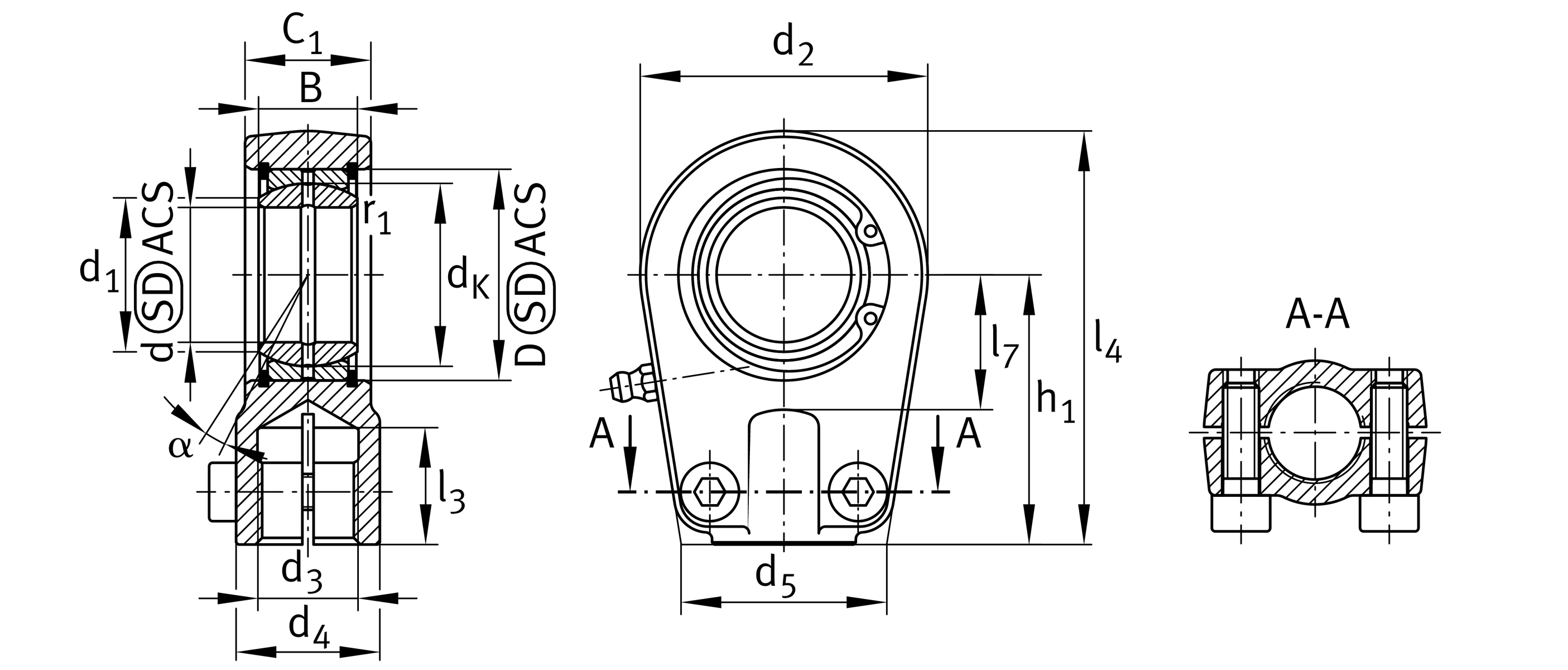

Dimensiuni detaliate
| α | Tilt angle | 7 ° |
| C 1 | Lățime of the rod end | 35 mm |
| d K | Diametru bilă | 53 mm |
| d 3 | Dimensiune filet | M35x1,5 |
| d 4 | Diametru tijă | 49 mm |
| d 5 | Diametru tijă, large | 76 mm |
| d 7 | Diameter screw clamp | M10x35 |
| h 1 | Shank Length Filet interior head | 85 mm |
| l 3 | Lungime filet Filet interior | 36 mm |
| l 7 | Distanță găurire față de începutul arborelui | 45 mm |
| d UT | Diametru interior rulment, toleranță inferioară | -0,012 mm |
| d T | Diametru interior rulment, tolerance | 0,012 |
| d OT | Diametru interior rulment, toleranță superioară | 0 mm |
| B UT | Lățime inel interior, toleranță inferioară | -0,12 mm |
| B OT | Lățime inel interior, toleranță superioară | 0 mm |
| M A | Cuplu de strângere | 64 Nm |
| G r | Joc radial | 0,030 - 0,12 mm |
| G rmin | Joc radial minim | 0,03 mm |
| G rmax | Joc radial maxim | 0,12 mm |
Dimensiuni de montaj
| r 1smin | Edge Spacing | 0,6 mm |
| d 1 | Diametru flanșă exterioară inel interior | 45 mm |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -60 °C |
| T max | Temperatură maximă de funcționare | 200 °C |
