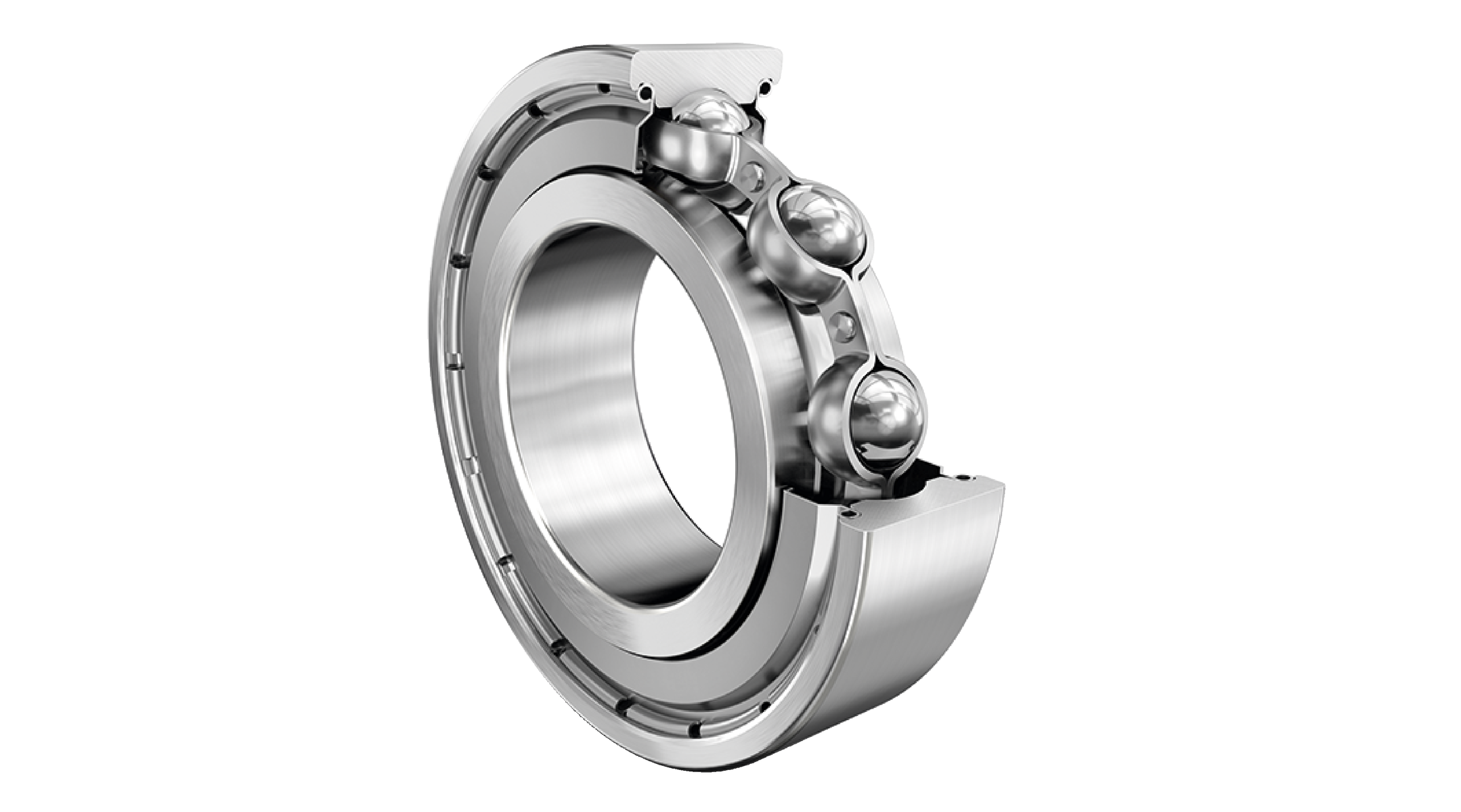

Fotografia produsului are caracter informativ
HC6307-2Z-L207-C3+FAG
Date tehnice FAG/Schaeffler
HC6307-2Z-L207-C3 - Rulment radial rigid cu bile
Rulment radial rigid cu bile HC63..-2Z, Hybrid bearing, pe un singur rând, șaibe de protecție, colivie din tablă de oțel
d35 mmDiametru interior
D80 mmDiametru exterior
B21 mmLățime
C r40.500 NSarcină dinamică de bază, radială
C 0r23.700 NSarcină statică de bază, radială
n G12.600 1/minTurație limită
Sarcină radială
Sarcină axială într-o direcție
Sarcină axială în două direcții
Lubrifiere pe durată de viață / fără întreținere
Lubrifiere cu unsoare
Etanșat pe ambele părți
Izolat electricPrezentare produs
| Cod produs | HC6307-2Z-L207-C3 |
|---|---|
| Tip produs | Rulment radial rigid cu bile |
| Marcă | FAG |
| Număr material Schaeffler | 0974752620030 |
| Tip de bază | H6307 |
| Cod BearingX | HC6307-2Z-L207-C3 |
| Masă | 0.415 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Material Bearing | HC | Hybrid bearing, rolling elements ceramic, bearing rings made of steel |
| Tip etanșare | 2Z | Șaibe de protecție fără contact pe ambele părți |
| Colivie | JN | Tablă de oțel |
| Clasă de toleranță | PN | Normal (ISO 492:2023) |
| Stabilizare dimensională / termică | SN | Inele stabilizate dimensional până la 120 °C |
| Lubrifiant | L207 | Low noise high-temperature grease, interchangeable cu grease L069 |
| Joc radial intern | C3 (Group 3) | Joc intern mai mare decât CN |
| Tip alezaj | Z | Cilindric |
Dimensiuni principale și date de performanță
| d | Diametru interior | 35 mm |
| D | Diametru exterior | 80 mm |
| B | Lățime | 21 mm |
| C r | Sarcină dinamică de bază, radială | 40.500 N |
| C 0r | Sarcină statică de bază, radială | 23.700 N |
| C ur | Limită de sarcină la oboseală, radială | 940 N |
| n G | Turație limită | 12.600 1/min |
| n ϑr | Turație de referință | 10.800 1/min |
| ≈m | Masă | 0,415 kg |

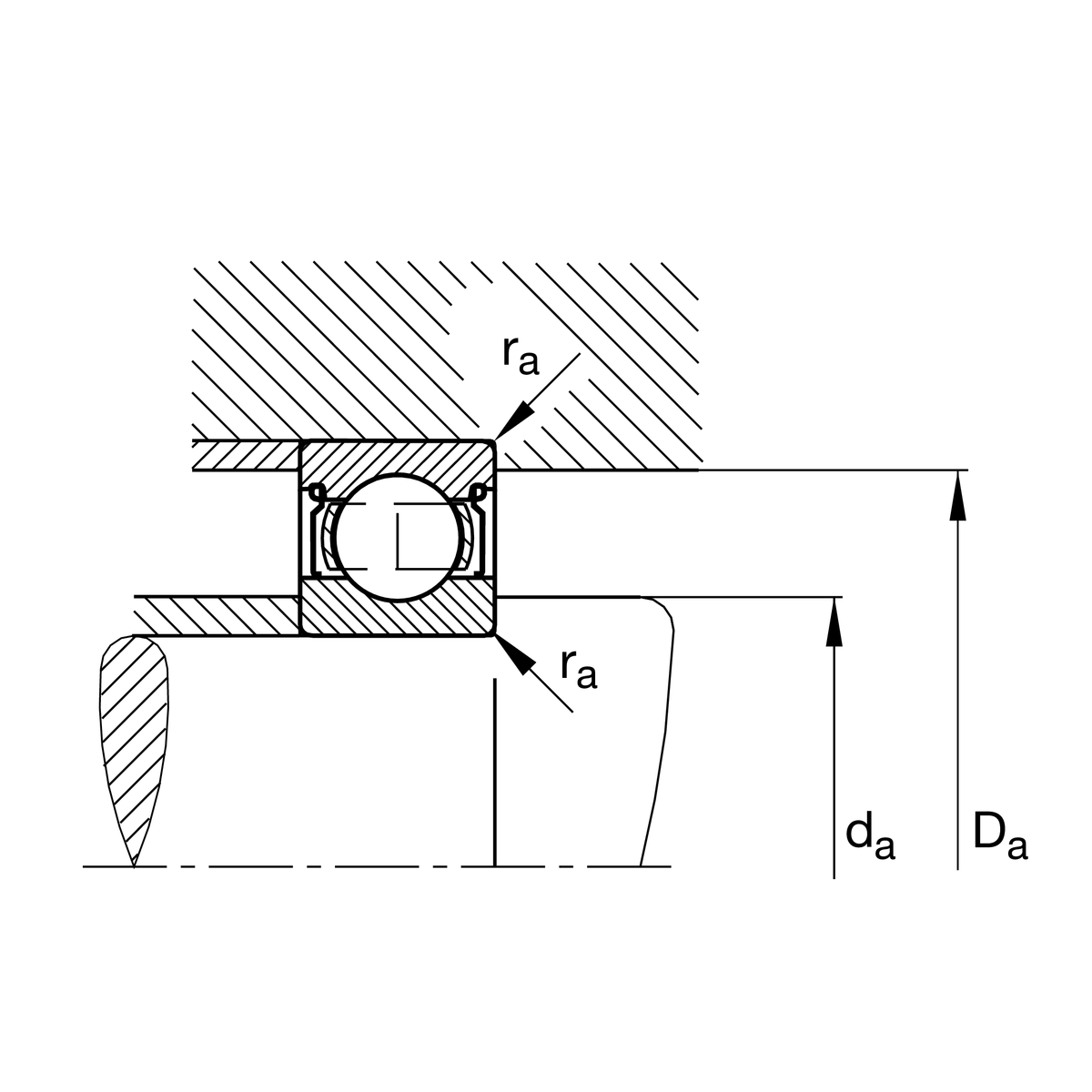

Dimensiuni de montaj
| d a min | Diametru minim al umărului arborelui | 44 mm |
| D a max | Diametru maxim al umărului carcasei | 71 mm |
| r a max | Rază maximă de racordare | 1,5 mm |

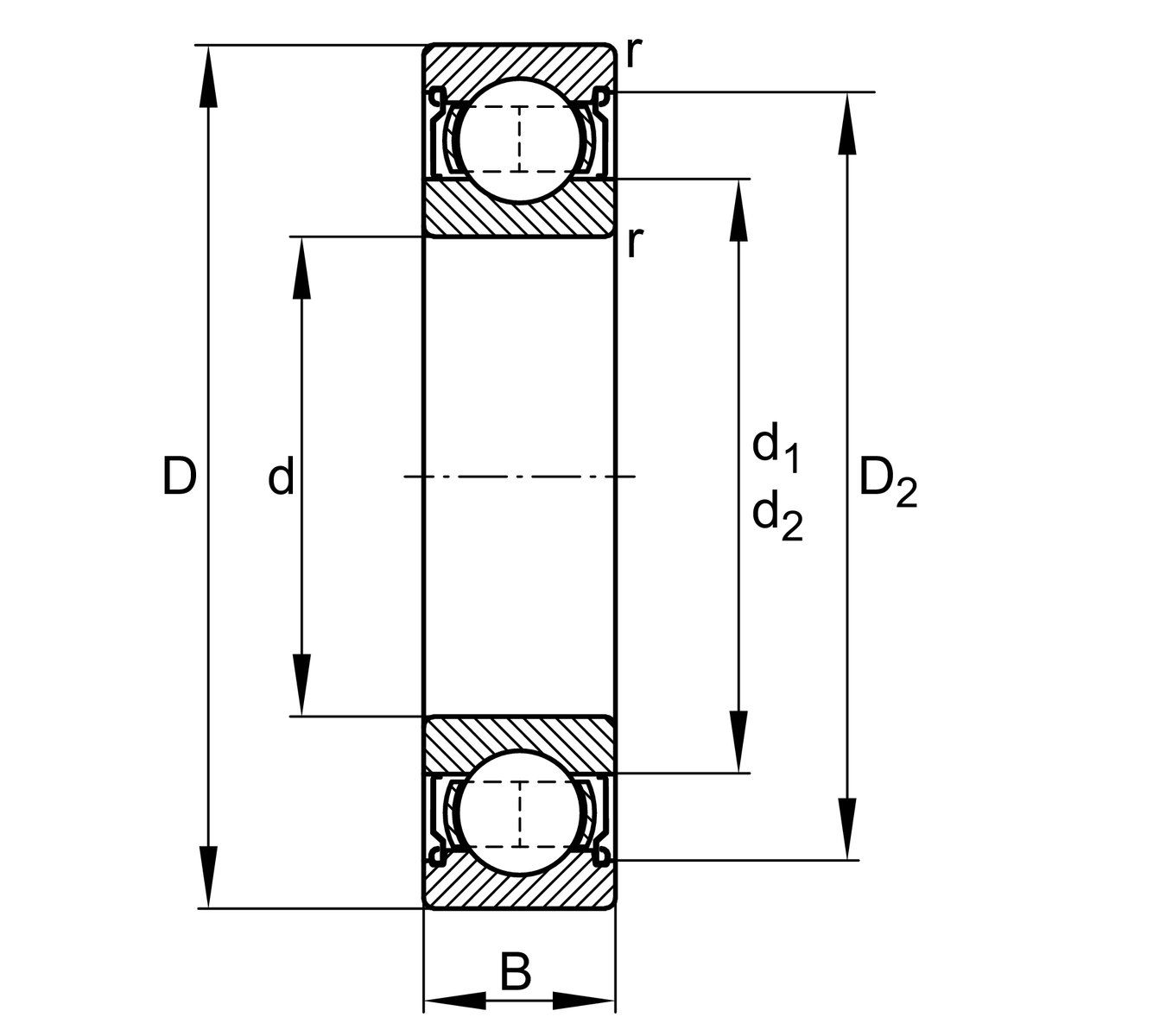

Dimensiuni detaliate
| r min | Dimensiune minimă a teșiturii | 1,5 mm |
| D 1 | Diametru umăr inel exterior | 65,6 mm |
| D 2 | Diametru calibru inel exterior | 67,6 mm |
| d 1 | Diametru umăr inel interior | 49,3 mm |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -30 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
Factori de calcul
| f 0 | Factor de calcul | 16,3 |
