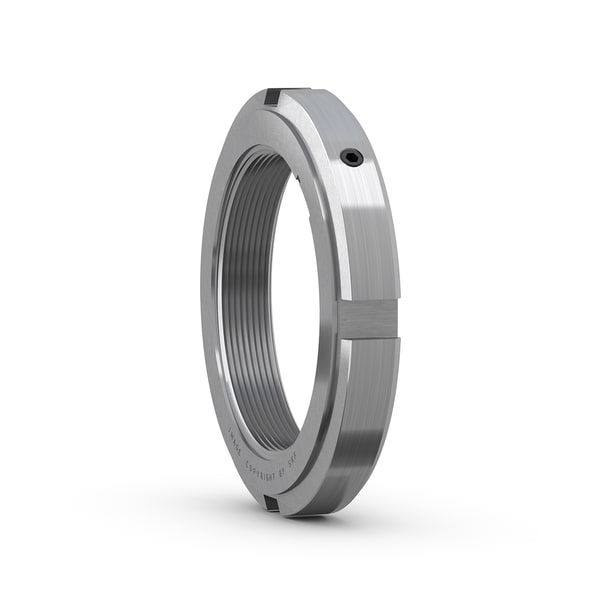

Fotografia produsului are caracter informativ
KMFE5+SKF
Date tehnice produs
KMFE 5 - Lock nut cu metric thread, cu locking screw
Lock nut cu metric thread, cu locking screw KMFE lock nuts cu integral locking screw are designed to locate CARB toroidal roller bearings, etanșat spherical roller bearings and etanșat self-aligning ball bearings axially on a shaft. They reduce the cost of the shaft as no keyway is required. Montajul cu șurub de fixare integrat este rapid și ușor, iar un dispozitiv de blocare separat nu este necesar. Maximum axial run-out locating face and thread 0.02 to 0.03 mm.
Designație filetM25x1.5Designație filet
Diametru interior25 mmDiametru interior
Diametru exterior38 mmDiametru exterior
Lățime10.5 mmLățime
Dispozitiv de blocareIncorporated in the lock nutDispozitiv de blocare
Piuliță pentru montaj hidraulicNuPiuliță pentru montaj hidraulic
Prezentare produs
| Cod produs | KMFE 5 |
|---|---|
| Tip produs | Lock nut cu metric thread, cu locking screw |
| Marcă | SKF |
Dimensiuni detaliate
| Designație filet | Designație filet | M25x1.5 |
| Diametru interior | Diametru interior | 25 mm |
| Diametru exterior | Diametru exterior | 38 mm |
| Lățime | Lățime | 10.5 mm |
Proprietăți
| Dispozitiv de blocare | Dispozitiv de blocare | Incorporated in the lock nut |
| Piuliță pentru montaj hidraulic | Piuliță pentru montaj hidraulic | Nu |
| Associated mounting tool | Associated mounting tool | HN 5-6 |
Logistică
| Greutate netă produs | Greutate netă produs | 0.042 kg |
| Cod eClass | Cod eClass | 23-11-07-05 |
| Cod UNSPSC | Cod UNSPSC | 31163218 |
Dimensiuni detaliate
| G | Filet | M25x1.5 |
| d3 | Diametru exterior | 38 mm |
| B | Lățime | 10.5 mm |
| d1 | Diameter locating side face | 31 mm |
| B3 | Stand-out of locating face | 2 mm |
| b | Lățime locating slot | 5 mm |
| h | Depth locating slot | 2 mm |
Date de calcul
| Axial static load carrying capacity | Axial static load carrying capacity | 31.5 kN |
Informații de montaj
| Associated spanner | Associated spanner | HN 5-6 |
| Set screw size | Set screw size | M5 |
| Recommended grub screw tightening torque | Recommended grub screw tightening torque | 4.5 N·m N·m |
