3202-BD-XL-2HRS+FAG

Date tehnice FAG/Schaeffler

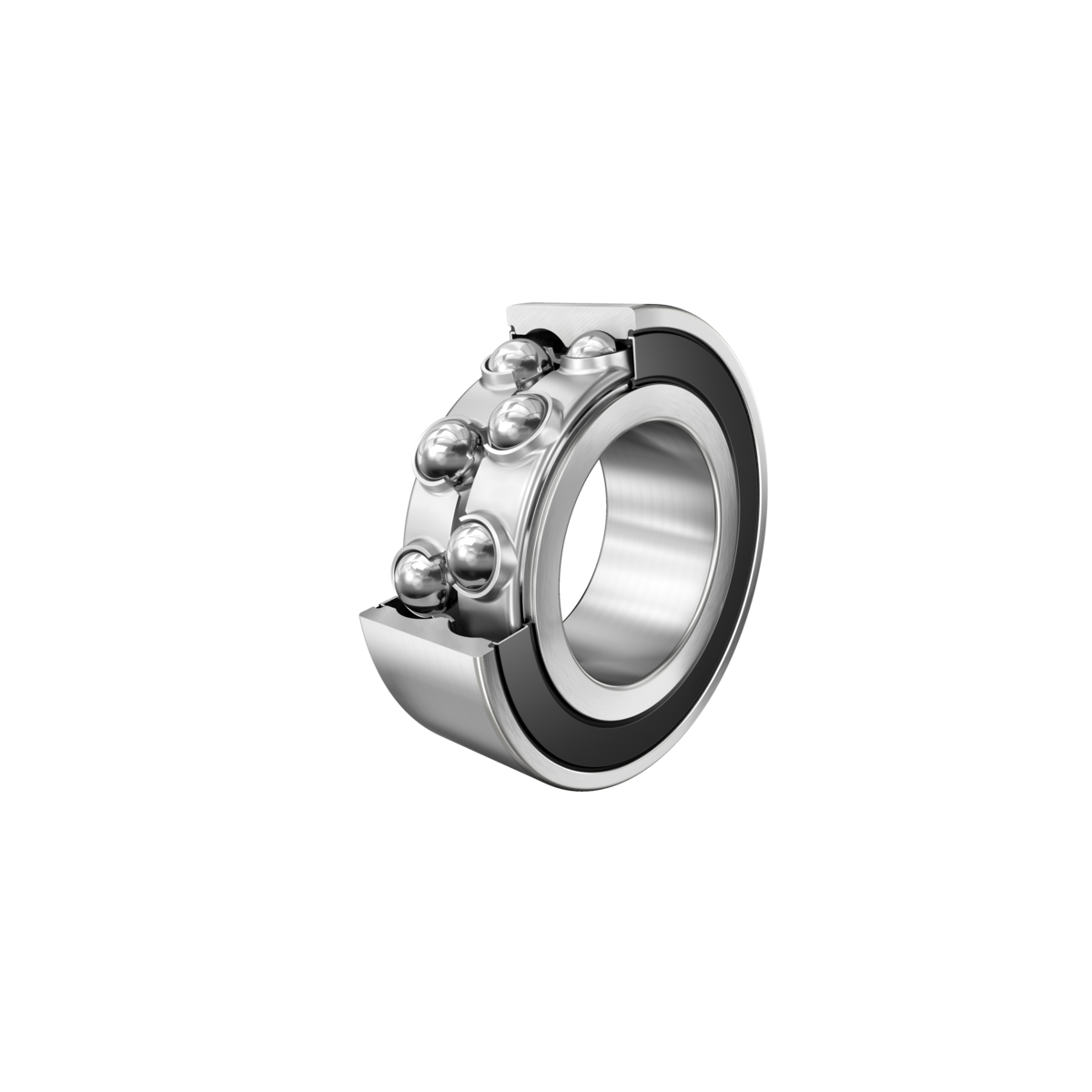

3202-BD-XL-2HRS - Rulment cu bile cu contact unghiular

Rulment cu bile cu contact unghiular 32..-BD-XL-2HRS, pe două rânduri, X-life, etanșări, colivie din tablă de oțel

d15 mmDiametru interior

D35 mmDiametru exterior

B15,9 mmLățime

C r12.600 NSarcină dinamică de bază, radială

C 0r7.400 NSarcină statică de bază, radială

n G16.700 1/minTurație limită

Sarcină radială

Sarcină axială într-o direcție

Sarcină axială in doua directii

Lubrifiere pe durată de viață / fără întreținere

Lubrifiere cu unsoare

etanșat pe ambele părți

Cod produs	3202-BD-XL-2HRS
Tip produs	Rulment cu bile cu contact unghiular
Marcă	FAG
Număr material Schaeffler	0822048530000
Tip de bază	3202
Cod BearingX	3202-BD-XL-2HRS
Masă	0.066 kg
CAD disponibil	Da
Date de calcul disponibile	Da

Variantă constructivă	B	Rulment fără fantă de umplere
Execuție intern modificat	D	D
Tip etanșare	2HRS	Etanșare cu contact pe ambele părți
Colivie	JH	Tabla de oțel
clasă de toleranță	P6	clasă 6 (P6), mai bună decât PN
Stabilizare dimensionala / termică	SN	Inele stabilizate dimensional până la 120 °C
Lubrifiant	GA13	Unsoare pentru rulmenți cu bile și rulmenți tip insert
Joc axial intern	CN	Grupa N (CN)

d	Diametru interior	15 mm
D	Diametru exterior	35 mm
B	Lățime	15,9 mm
C r	Sarcină dinamică de bază, radială	12.600 N
C 0r	Sarcină statică de bază, radială	7.400 N
C ur	limită de sarcină la oboseală, radială	520 N
n G	Turație limită	16.700 1/min
≈m	Masă	0,066 kg

d a min	Diametrul minim al umărului arborelui	19,2 mm
D a max	Diametrul maxim al umărului carcasei	30,8 mm
r a max	Raza maximă de racordare	0,6 mm

r min	Dimensiune minimă teșitură	0,6 mm
D 1	Diametrul umărului inelului exterior	29,35 mm
D 2	Diametrul calibrului inelului exterior	31,13 mm
d 1	Diametrul umărului inelului interior	22,2 mm
d 2	Diametru calibru inel interior	20,96 mm
a	Distanța dintre vârfurile conurilor de presiune	20,7 mm
α	Unghi de contact	30 °

T min	Temperatură minimă de funcționare	-20 °C
T max	Temperatură maximă de funcționare	100 °C
