KTBO16-PP-AS+INA
Date tehnice INA/Schaeffler

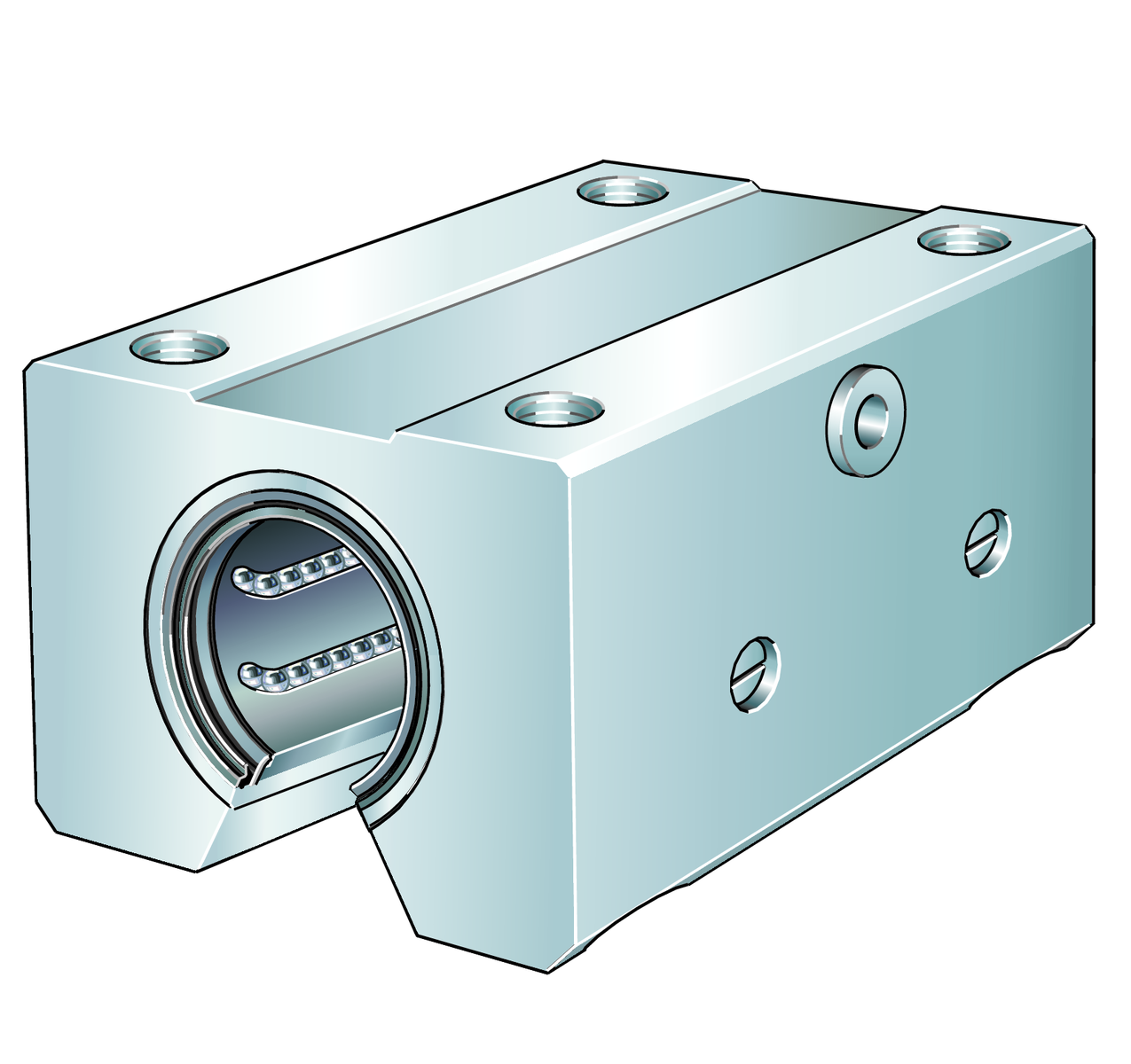

KTBO16-PP-AS - Linear Ball Bearing and Carcasă Unit
Linear ball bearing and housing unit; execuție deschisă, etanșat, uns, cu posibilitate de relubrifiere; execuție anticorozivă posibilă
B50 mmLățime
Prezentare produs
| Cod produs | KTBO16-PP-AS |
|---|---|
| Tip produs | Linear Ball Bearing and Carcasă Unit |
| Marcă | INA |
| Număr material Schaeffler | 0004785200000 |
| Tip de bază | KTBO16 |
| Masa | 0.35 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Nu |
Variantă tehnică și sufixe
| Size code | 12 | |
| Seal | PP | |
| Relubrifiere facility | AS |

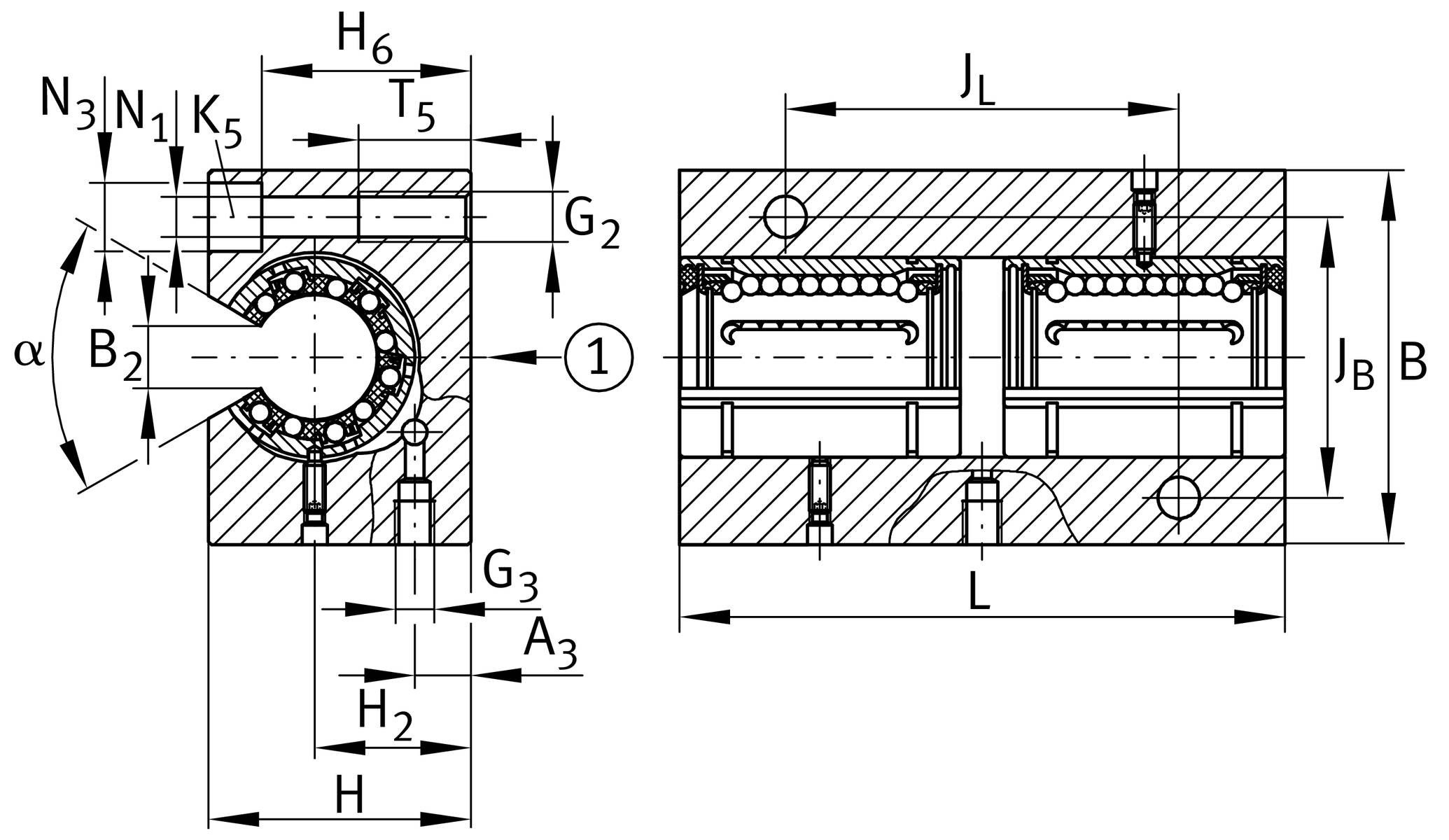

Dimensiuni principale și date de performanță
| F W | Diameter of ball complement | 16 mm |
| H | Înălțime | 35 mm |
| L | Length | 84 mm |
| B | Lățime | 50 mm |
| C | Capacitate dinamică C | 1.290 N |
| C 0 | Capacitate statică C0 | 1.240 N |
| ≈m | Masă | 0,35 kg |
Dimensiuni de montaj
| J B | 36 mm | |
| Tol J B | Toleranță superioară | 0,15 mm |
| Tol J B | Toleranță inferioară | 0,15 mm |
| B 2 | 10,1 mm | |
| J L | 45 mm | |
| Tol J L | Toleranță superioară | 0,15 mm |
| Tol J L | Toleranță inferioară | 0,15 mm |
| H 2 | Center Înălțime | 22 mm |
| Tol H 2 | Toleranță superioară | 0,015 mm |
| Tol H 2 | Toleranță inferioară | 0,015 mm |
| A 3 | 8 mm | |
| T 5 | 13 mm | |
| H 6 | 29,5 mm | |
| N 1 | 5,3 mm | |
| N 3 | 10 mm | |
| G 2 | Dimensiune filet | M6 |
| G 3 | Dimensiune filet | M6 |
| α | Angle | 78 ° |
| K 5 | Screw DIN 6912 | M5 |
