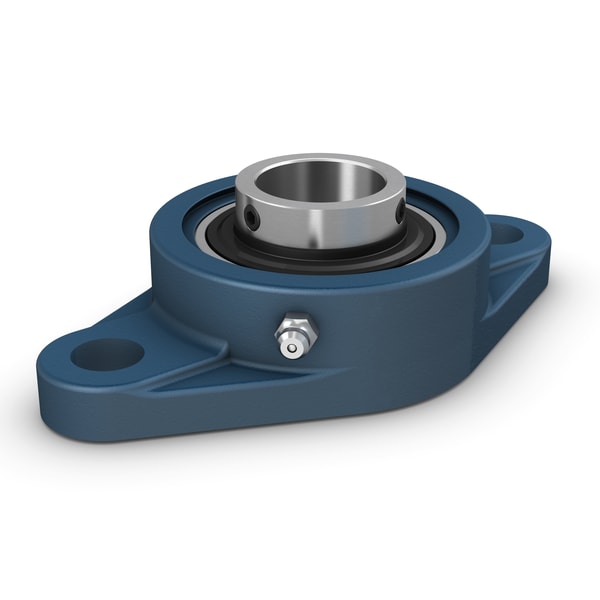

Fotografia produsului are caracter informativ
UCFL207/H+SKF
Date tehnice produs
UCFL 207/H - Unitate de rulment cu flanșă ovală cu inel interior extins și blocare cu șurub de fixare, carcasă din fontă, JIS
Unitate de rulment cu bilă cu flanșă ovală cu inel interior extins și blocare cu șurub de fixare, carcasă din fontă, JIS Aceste unități de rulment cu flanșă ovală sunt conforme cu standardele JIS. Ele constau dintr-un rulment inserat, cu un inel interior extins și blocare cu șurub de fixare, și sunt adecvate pentru aplicații în care direcția de rotație este constantă sau alternativă. Rulmentul este montat într-o carcasă din fontă, care poate fi înșurubată pe peretele sau cadrul mașinii. Unitățile de rulment cu bilă pot acomoda o aliniere inițială moderată, dar de obicei nu permit deplasarea axială.
Diametru șurub de prindere14 mmDiametru șurub de prindere
Diametru arbore35 mmDiametru arbore
Lățime totală carcasă32 mmLățime totală carcasă
Lățime totală44.4 mmLățime totală
Distanța între centrele găurilor de șurub130 mmDistanța între centrele găurilor de șurub
Lățime rulment, totală42.9 mmLățime rulment, totală
Prezentare produs
| Cod produs | UCFL 207/H |
|---|---|
| Tip produs | Unitate de rulment cu bilă cu flanșă ovală cu inel interior extins și blocare cu șurub de fixare, carcasă din fontă, JIS |
| Marcă | SKF |
Dimensiuni detaliate
| Diametru șurub de prindere | Diametru șurub de prindere | 14 mm |
| Diametru arbore | Diametru arbore | 35 mm |
| Lățime totală carcasă | Lățime totală carcasă | 32 mm |
| Lățime totală | Lățime totală | 44.4 mm |
| Distanța între centrele găurilor de șurub | Distanța între centrele găurilor de șurub | 130 mm |
| Lățime rulment, totală | Lățime rulment, totală | 42.9 mm |
Performanță
| Sarcină dinamică de bază | Sarcină dinamică de bază | 25.5 kN |
| Sarcină statică de bază | Sarcină statică de bază | 15.3 kN |
| Turație limită | Turație limită | 4300 r/min |
| Nute | Nute | Turație limită cu toleranță ax h6 |
Proprietăți
| Tip carcasă | Tip carcasă | Flanged |
| Carcasă cu flanșă type | Carcasă cu flanșă type | Oval |
| Număr găuri de șurub pentru fixare | Număr găuri de șurub pentru fixare | 2 |
| Fastening bolt hole type | Fastening bolt hole type | Plain |
| Element de reținere, inel interior | Element de reținere, inel interior | Set screws |
| Tip alezaj | Tip alezaj | Cilindric |
| Inel de așezare din cauciuc | Inel de așezare din cauciuc | Fără |
| Material, housing | Material, housing | Cast iron |
| Material rulment | Material rulment | Oțel pentru rulmenți |
| Acoperire | Acoperire | Fără |
| Etanșare, bearing | Etanșare, bearing | Etanșare și flinger pe ambele părți |
| Tip etanșare | Tip etanșare | Contact, standard |
| Etanșare, unit | Etanșare, unit | Optional end cover |
| Lubrifiant | Lubrifiant | unsoare |
| Relubrifiere hole | Relubrifiere hole | Cu |
| unsoare fitting | unsoare fitting | Cu |
Logistică
| Greutate netă produs | Greutate netă produs | 1.18 kg |
Dimensiuni detaliate
| d | Diametru interior | 35 mm |
| d1 | Diametru exterior of inel interior | ≈ 46.1 mm |
| A | Lățime of housing | 32 mm |
| A1 | Lățime flanșă | 14 mm |
| A5 | Lățime including end cover | 24.5 mm |
| B | Lățimea inelului interior | 42.9 mm |
| B4 | Distanța de la fața laterală a dispozitivului de blocare la centrul filetului | 6 mm |
| Db1 | Top external diameter | 90 mm |
| H | Înălțime totală | 161 mm |
| J | Distanța între centrele găurilor de șurub | 130 mm |
| L | Lungime totală | 90 mm |
| N | Diametru gaură șurub de prindere | 16 mm |
| s1 | Distanța de la fața laterală a dispozitivului de blocare la centrul pistei | 25.4 mm |
| T | Overall width | 44.4 mm |
| RG | Carcasă thread for grease fitting | 1/4-28 UNF |
| R1 | Poziție axială filet carcasă | 22.5 mm |
| Rα | Poziția unghiulară a filetului carcasei | 45 ° ° |
| DN | Diametru sferă cap gresor | 6.6 mm |
| SWN | Dimensiune cheie hexagonală pentru gresor | 7.94 mm |
| GN | Filet of grease fitting | 1/4-28 UNF |
Date de calcul
| C | Sarcină dinamică de bază | 25.5 kN |
| C0 | Sarcină statică de bază | 15.3 kN |
| Pu | Limită de sarcină la oboseală | 0.655 kN |
| Turație limită | Turație limită | 4300 r/min |
Informații de montaj
| G2 | Set screw | M6x0.75 |
| Dimensiune cheie hexagonală pentru șurubul de fixare | Dimensiune cheie hexagonală pentru șurubul de fixare | 3 mm |
| Cuplu de strângere recomandat pentru șurubul de fixare | Cuplu de strângere recomandat pentru șurubul de fixare | 4 N·m N·m |
| G | Diametru recomandat șuruburi de prindere, mm | 14 mm |
| G | Diametru recomandat șuruburi de prindere, inch | 0.5625 in in |
