7202-B-XL-2RS-TVP-UO+FAG

Date tehnice FAG/Schaeffler

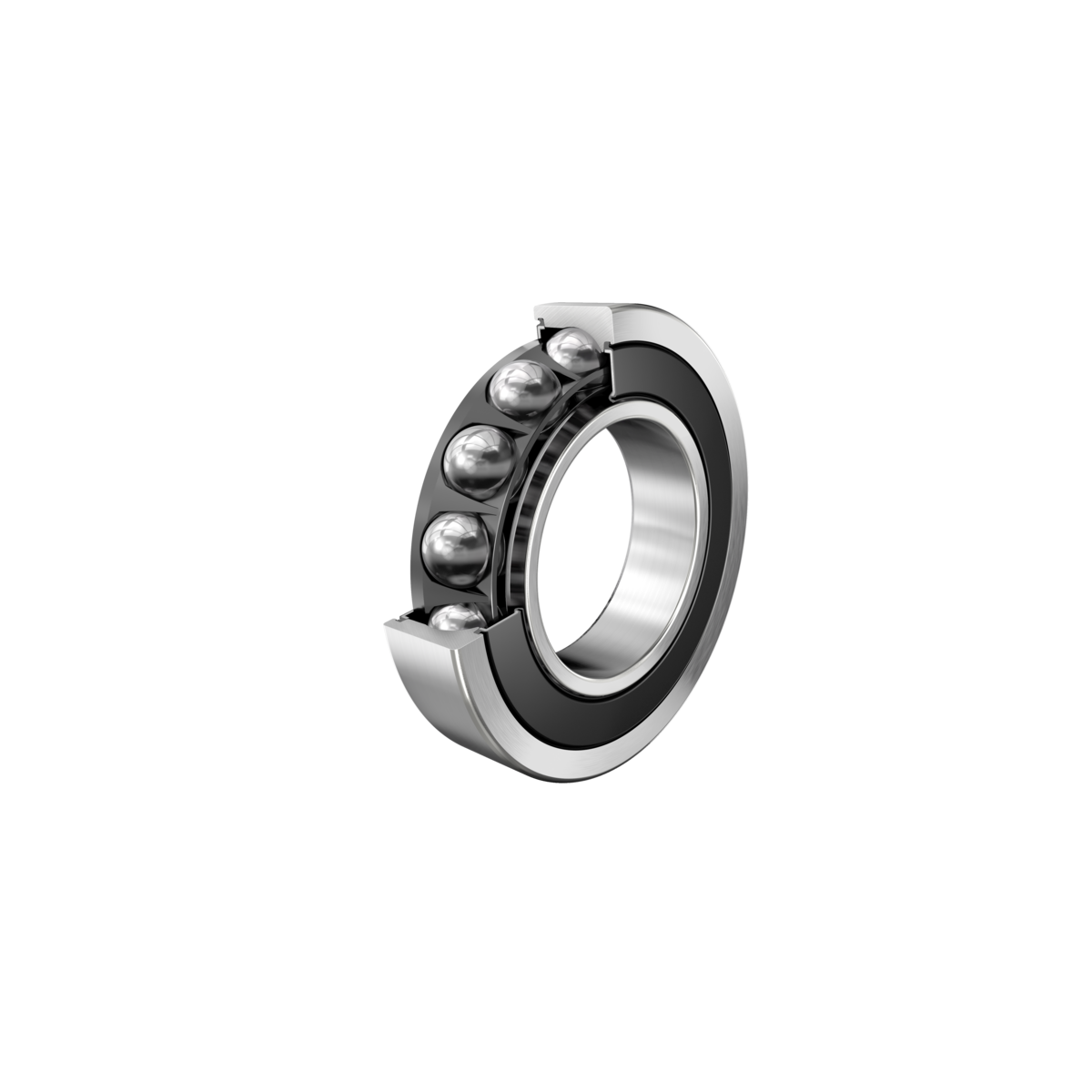

7202-B-XL-2RS-TVP-UO - Rulment cu bile cu contact unghiular

Rulment cu bile cu contact unghiular 72..-B-XL-2RS-TVP, pe un singur rând, X-life, etanșări, colivie din plastic

d15 mmDiametru interior

D35 mmDiametru exterior

B11 mmLățime

C r8.900 NSarcină dinamică de bază, radială

C 0r4.450 NSarcină statică de bază, radială

n G12.800 1/minTurație limită

Sarcină radială

Sarcină axială într-o direcție

Lubrifiere pe durată de viață / fără întreținere

Lubrifiere cu unsoare

etanșat pe ambele părți

Cod produs	7202-B-XL-2RS-TVP-UO
Tip produs	Rulment cu bile cu contact unghiular
Marcă	FAG
Număr material Schaeffler	0388864640000
Tip de bază	7202
Cod BearingX	7202-B-XL-2RS-TVP
Masă	0.046 kg
CAD disponibil	Da
Date de calcul disponibile	Da

Variantă constructivă	B	B
Tip etanșare	2RS	Etanșare cu contact pe ambele părți
Colivie	TVP	Colivie masiva din poliamidă PA66 armată cu fibra de sticla
clasă de toleranță	P6	clasă 6 (P6), mai bună decât PN
Stabilizare dimensionala / termică	S0	Inele stabilizate dimensional până la 150 °C
Rulment cu condiții potrivite pentru montaj în perechi	UO	Set de rulmenți fără joc în aranjament O sau X
Lubrifiant	GA14	Unsoare pentru rulmenți cu bile, zgomot redus

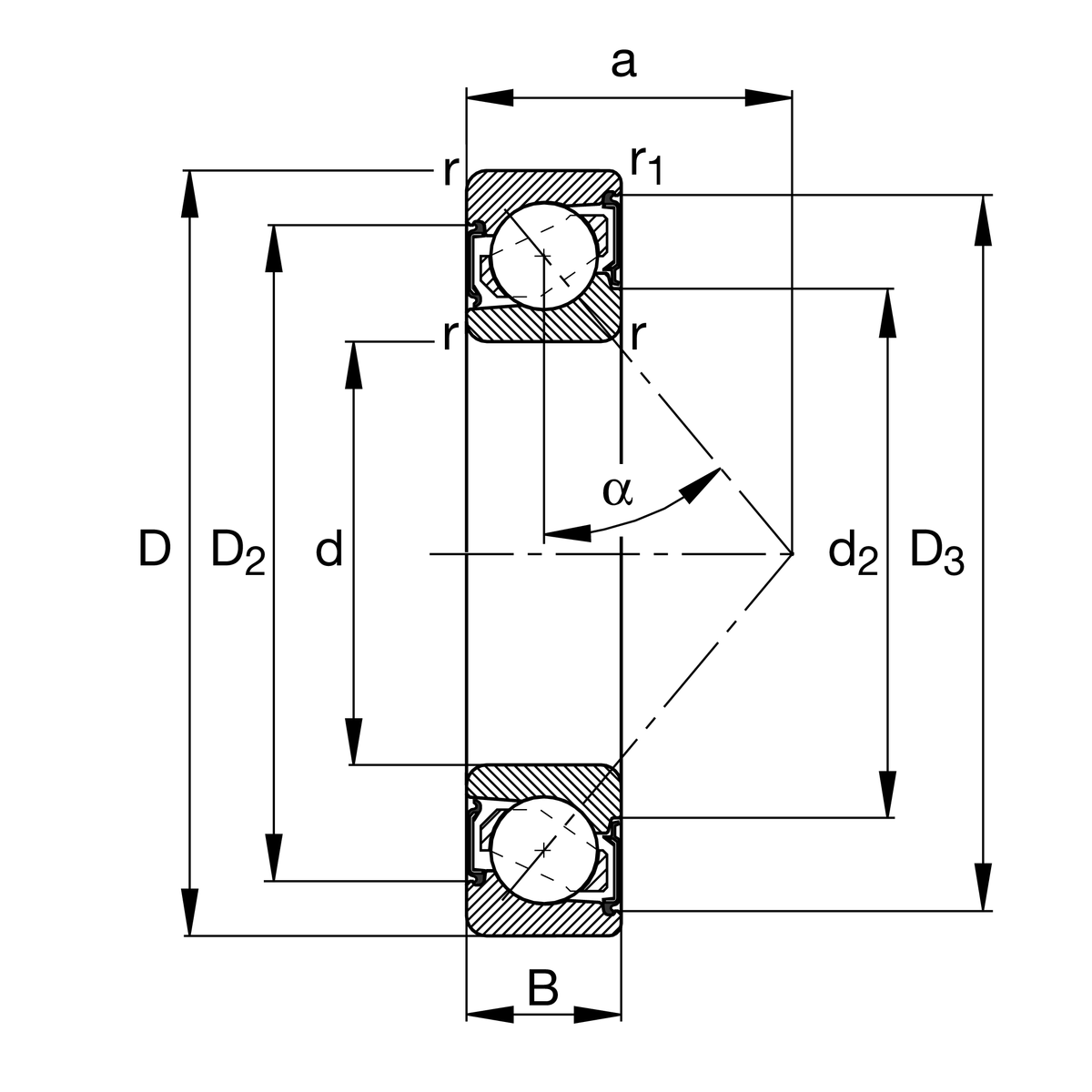

d	Diametru interior	15 mm
D	Diametru exterior	35 mm
B	Lățime	11 mm
C r	Sarcină dinamică de bază, radială	8.900 N
C 0r	Sarcină statică de bază, radială	4.450 N
C ur	limită de sarcină la oboseală, radială	305 N
n G	Turație limită	12.800 1/min
≈m	Masă	0,046 kg

d a min	Diametru minim al umărului arborelui	19,2 mm
D a max	Diametrul maxim al umărului carcasei	30,8 mm
D b max	Diametrul maxim al umărului carcasei	32,6 mm
r a max	Rază maximă de racordare a arborelui	0,6 mm
r a1 max	Rază maximă de racordare a carcasei	0,3 mm

r min	Dimensiune minimă teșitură	0,6 mm
r 1 min	Dimensiune minimă teșitură	0,3 mm
D 1	Diametru umăr pe fața lată a inelului exterior	27,63 mm
D 2	Diametru calibru pe fața lată a inelului exterior	29,19 mm
D 3	Diametru calibru pe fața îngustă a inelului exterior	32,1 mm
d 1	Diametru umăr pe fața lată a inelului interior	22,76 mm
d 2	Diametru calibru pe fața lată a inelului interior	19,7 mm
a	Distanța dintre vârfurile conurilor de presiune	16 mm
α	Unghi de contact	40 °

T min	Temperatură minimă de funcționare	-20 °C
T max	Temperatură maximă de funcționare	100 °C

A min	Joc axial minim pe set	0 µm
Tol (+)	Toleranță pentru joc axial sau preîncărcare pe set	8 µm
