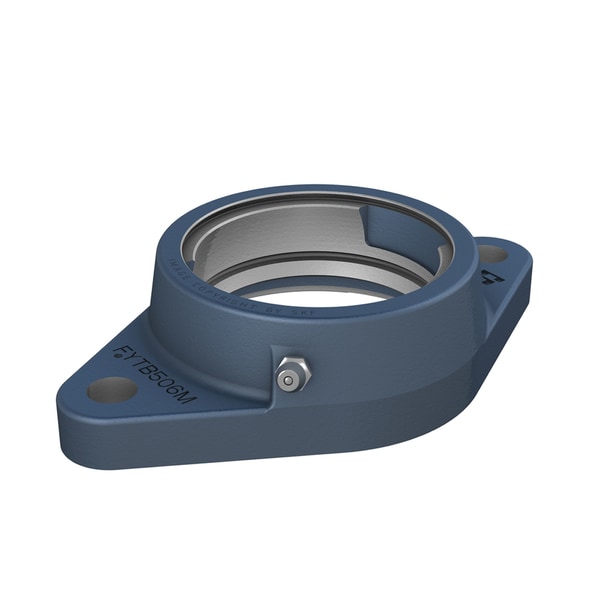

Fotografia produsului are caracter informativ
FYTB505-M+SKF
Date tehnice produs
FYTB 505 M - Oval flanged housing for insert bearings, fontă
Oval flanged housing for insert bearings, fontă These oval flanged housings for insert bearings are made of grey fontă and can be bolted cu two bolts to a machine wall sau frame. They have been developed for bearing arrangements that must operate reliably in difficult environments.
Diametru locaș sferic52 mmDiametru locaș sferic
Lățime totală carcasă30 mmLățime totală carcasă
Distanța între centrele găurilor de șurub99 mmDistanța între centrele găurilor de șurub
Tip carcasăFlangedTip carcasă
Carcasă cu flanșă typeOvalCarcasă cu flanșă type
Număr găuri de șurub pentru fixare2Număr găuri de șurub pentru fixare
Prezentare produs
| Cod produs | FYTB 505 M |
|---|---|
| Tip produs | Oval flanged housing for insert bearings, fontă |
| Marcă | SKF |
Dimensiuni detaliate
| Diametru locaș sferic | Diametru locaș sferic | 52 mm |
| Lățime totală carcasă | Lățime totală carcasă | 30 mm |
| Distanța între centrele găurilor de șurub | Distanța între centrele găurilor de șurub | 99 mm |
Proprietăți
| Tip carcasă | Tip carcasă | Flanged |
| Carcasă cu flanșă type | Carcasă cu flanșă type | Oval |
| Număr găuri de șurub pentru fixare | Număr găuri de șurub pentru fixare | 2 |
| Fastening bolt hole type | Fastening bolt hole type | Plain |
| Material, housing | Material, housing | Cast iron |
| Acoperire | Acoperire | Fără |
| Relubrifiere hole | Relubrifiere hole | Cu |
| unsoare fitting | unsoare fitting | Cu |
Logistică
| Greutate netă produs | Greutate netă produs | 0.392 kg |
| Cod eClass | Cod eClass | 23-05-08-02 |
| Cod UNSPSC | Cod UNSPSC | 31171536 |
Dimensiuni detaliate
| Da | Diametru locaș sferic | 52 mm |
| Db1 | Top external diameter | 65 mm |
| Db2 | Base external diameter | 70 mm |
| Dc | Centering diameter | 63.5 mm |
| A | Overall width | 30 mm |
| A1 | Lățime flanșă | 12 mm |
| A2 | Axial position of spherical seat (from support surface) | 19 mm |
| A3 | Depth of centring recess | 3.2 mm |
| A5 | Standout of end cover | 20.5 mm |
| H | Înălțime totală | 124 mm |
| J | Distanța între centrele găurilor de șurub | 99 mm |
| L | Lungime totală | 70 mm |
| N | Diametru gaură șurub de prindere | 11.5 mm |
| RG | Carcasă thread for grease fitting | 1/4-28 UNF |
| R1 | Poziție axială filet carcasă | 20.5 mm |
| Rα | Angular position of the housing thread | 45 ° ° |
| DN | Diametru sferă cap gresor | 6.5 mm |
| SWN | Dimensiune cheie hexagonală pentru gresor | 7 mm |
| GN | Filet of the grease fitting | 1/4-28 SAE-LT |
| J6 | Distance of dowel pins | 81 mm |
| J7 | Axial offset of dowel pins | 12 mm |
| N4 | Recommended diameter for dowel pins | 2 mm |
Informații de montaj
| G | Diametru recomandat șuruburi de prindere, mm | 10 mm |
| G | Diametru recomandat șuruburi de prindere, inch | 0.375 in in |
Produse asociate
| End cover | End cover | ECY 205 |
