KGHA20-PP+INA
Date tehnice INA/Schaeffler

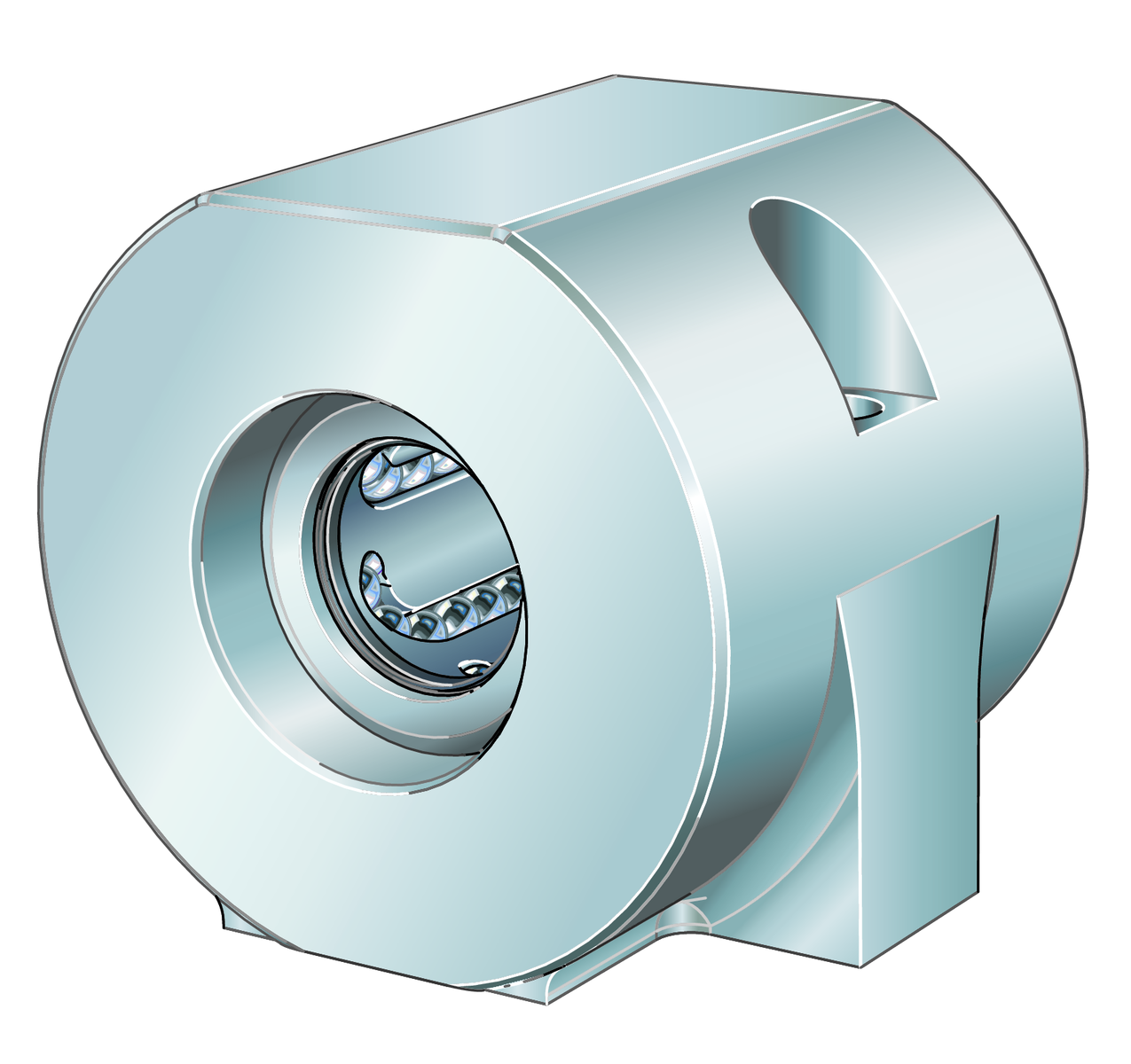

KGHA20-PP - Linear Ball Bearing and Carcasă Unit
Linear Ball Bearing and Carcasă Units, Sealed, unsoared, Corrosion-resistant Execuție Possible
B47 mmLățime
Prezentare produs
| Cod produs | KGHA20-PP |
|---|---|
| Tip produs | Linear Ball Bearing and Carcasă Unit |
| Marcă | INA |
| Număr material Schaeffler | 0006683200000 |
| Tip de bază | KGHA20 |
| Masa | 0.303 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Nu |
Variantă tehnică și sufixe
| Size code | 20 | |
| Seal | PP | Sealed |

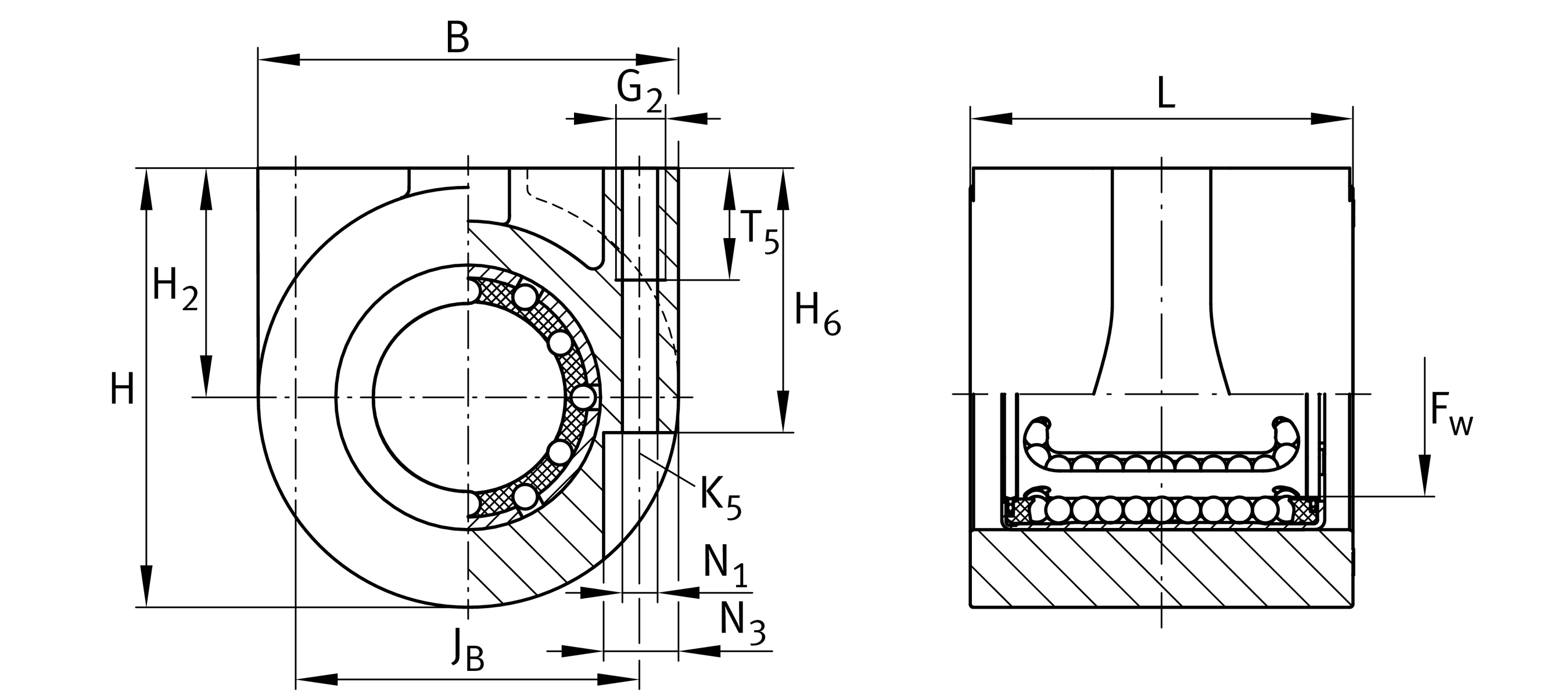

Dimensiuni principale și date de performanță
| H | Înălțime | 48,5 mm |
| B | Lățime | 47 mm |
| L | Length | 39 mm |
| <p>Tol L</p> | Toleranță | 0,5 mm |
| C | Sarcină dinamică | 1.110 N |
| C 0 | Static load rating | 790 N |
| ≈m | Masă | 0,303 kg |
Dimensiuni de montaj
| H 6 | 29 mm | |
| T 5 | 15 mm | |
| J B | 38 mm | |
| Tol J B | Toleranță | 0,1 mm |
| G 2 | M6 | |
| N 1 | 5,1 mm | |
| N 3 | 8,1 mm | |
| K 5 | M4 |
Dimensiuni detaliate
| F W | Diameter of ball complement | 20 mm |
| H 2 | Axis center | 25 mm |
| Tol H 2 | Toleranță | 0,015 mm |
