VCM71911-C-T-P4S-UL-XL+FAG

Date tehnice FAG/Schaeffler

VCM71911-C-T-P4S-UL-XL - Rulment de precizie de turație ridicată pentru arbore principal

Rulment de precizie de turație ridicată pentru arbore principal VCM719..-C, ajustat, în perechi sau seturi, unghi de contact α = 17°, cu bile ceramice, rings made from Vacrodur, toleranțe restrânse

d55 mmDiametru interior

D80 mmDiametru exterior

B13 mmLățime

C r44.500 NSarcină dinamică de bază, radială

C 0r13.300 NSarcină statică de bază, radială

sarcină radială

sarcină axială într-o direcție

lubrifiere cu unsoare

Lubrifiere cu ulei

neetanșat

Prezentare produs

Cod produs	VCM71911-C-T-P4S-UL-XL
Tip produs	Rulment de precizie de turație ridicată pentru arbore principal
Marcă	FAG
Număr material Schaeffler	0933765700000
Tip de bază	VCM71911
BearingX code	VCM71911-C-T-P4S-XL
Masă	137.97 g
CAD disponibil	Da
Date de calcul disponibile	Da

Variantă tehnică și sufixe

Preîncărcare	L	Preîncărcare ușoară
Unghi de contact	Unghi de contact 17°	Unghi de contact 17°
Etanșare	Fără	Neetanșat
Colivie	T	Colivie din material textil stratificat
Clasă de toleranță	P4S	Clasă de toleranță P4S, FAG standard better than P4 to ISO 492:2023
Aranjament set de rulmenți	U	Rulment individual

Dimensiuni detaliate și date de performanță

d	Diametru interior	55 mm
D	Diametru exterior	80 mm
B	Lățime	13 mm
C r	Sarcină dinamică de bază, radială	44.500 N
C 0r	Sarcină statică de bază, radială	13.300 N
C ur	Limită de sarcină la oboseală, radială	680 N
n G unsoare	Turație limită pentru lubrifiere cu unsoare	32.000 1/min
n G Oil	Turație limită pentru lubrifiere cu ulei	48.000 1/min
≈m	Masă	137,97 g

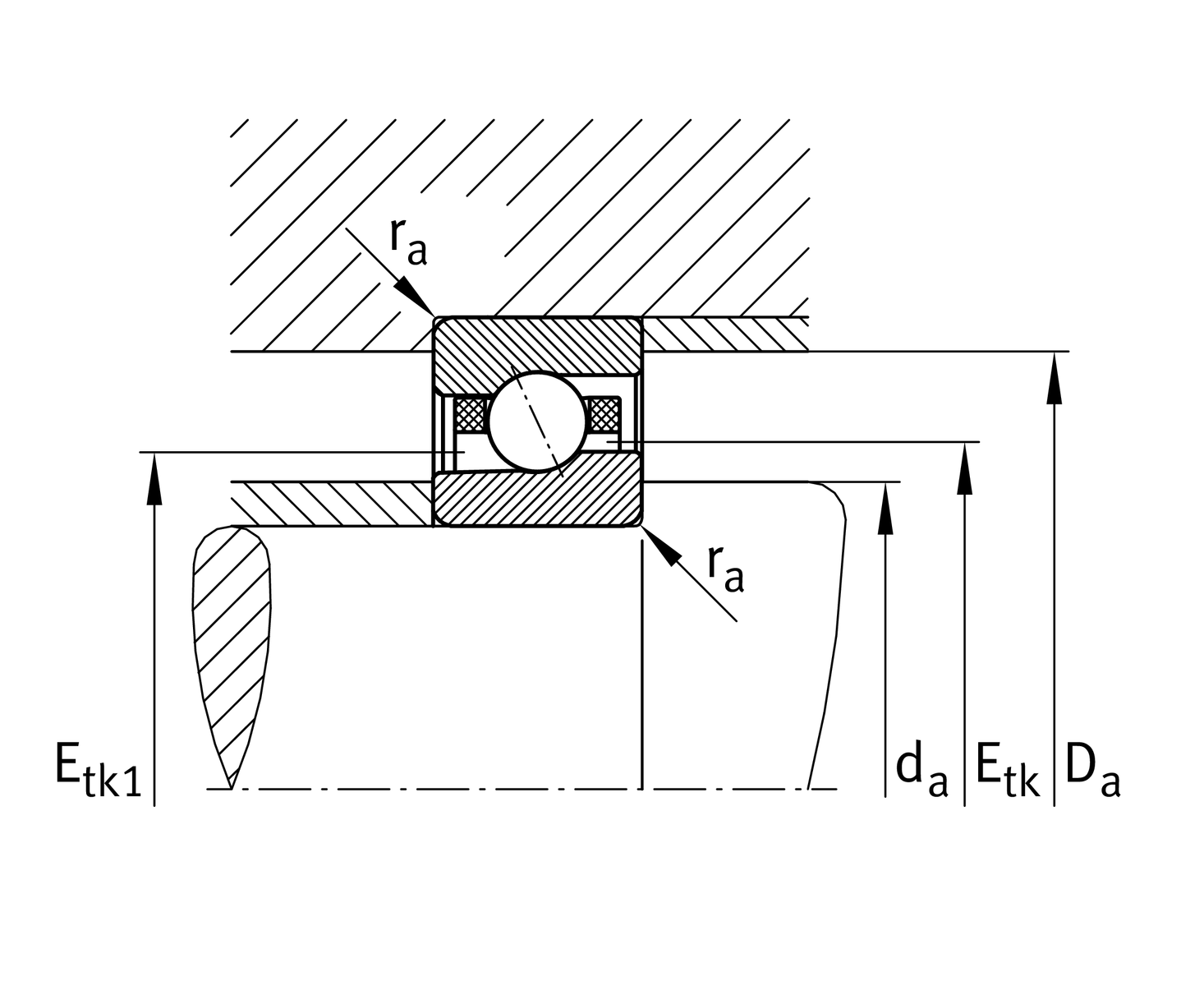

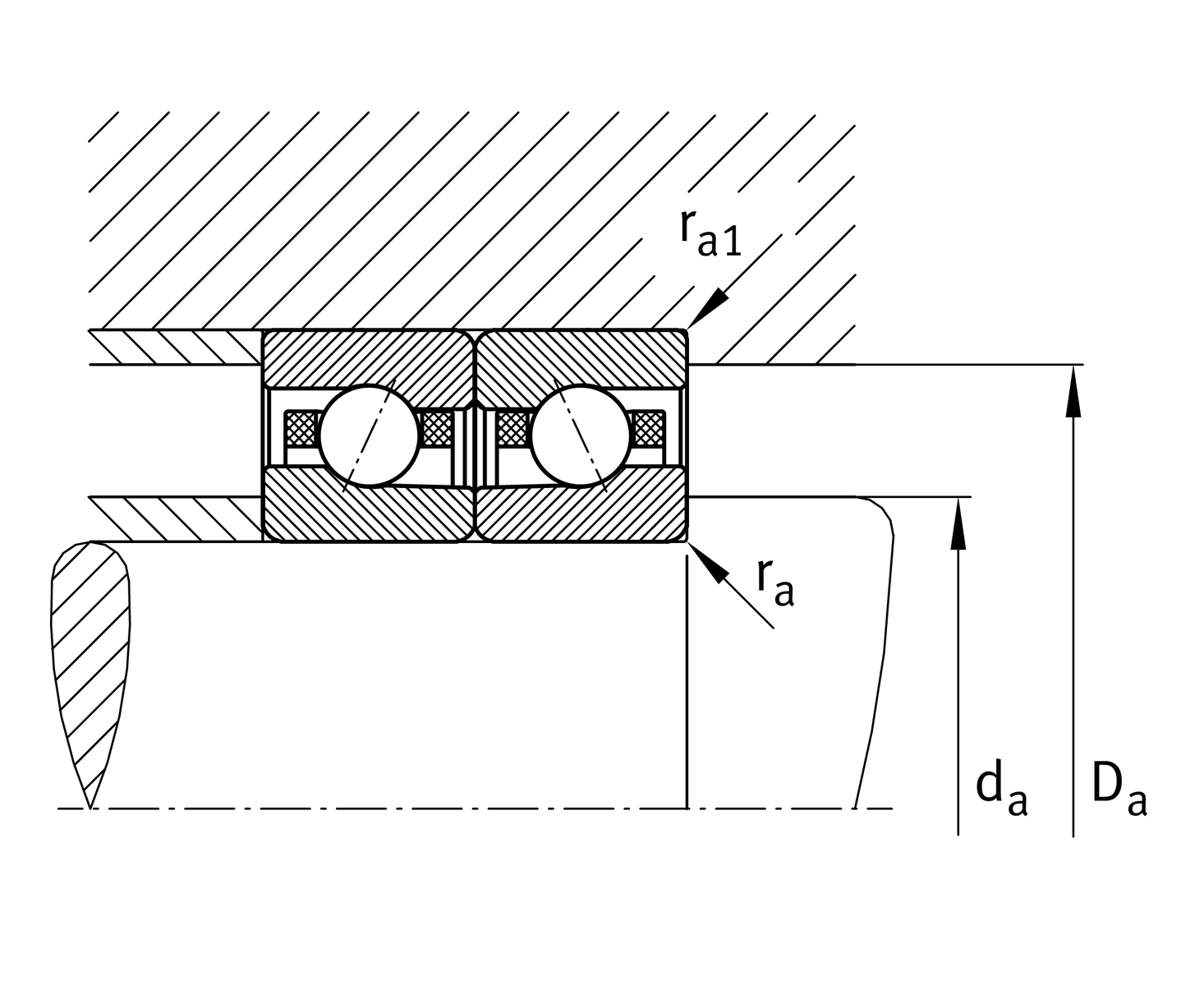

Dimensiuni de montaj

d a	Diametru umăr arbore	60 mm
d a	Diametru degajare umăr arbore	h12
D a	Diametru umăr inel exterior	75,5 mm
D a	Diametru degajare umăr inel exterior	H12
r a max	Rază maximă a degajării	0,6 mm
r a1 max	Rază maximă a degajării	0,3 mm
E tk min	Diametru minim cerc orificii de injecție	62,7 mm
E tk max	Diametru maxim cerc orificii de injecție	65,1 mm
E tk1 min	Diametru minim cerc orificii de injecție	59,7 mm
E tk1 max	Diametru maxim cerc orificii de injecție	65,1 mm
a	Distanța dintre vârfurile conurilor de presiune	16,8 mm

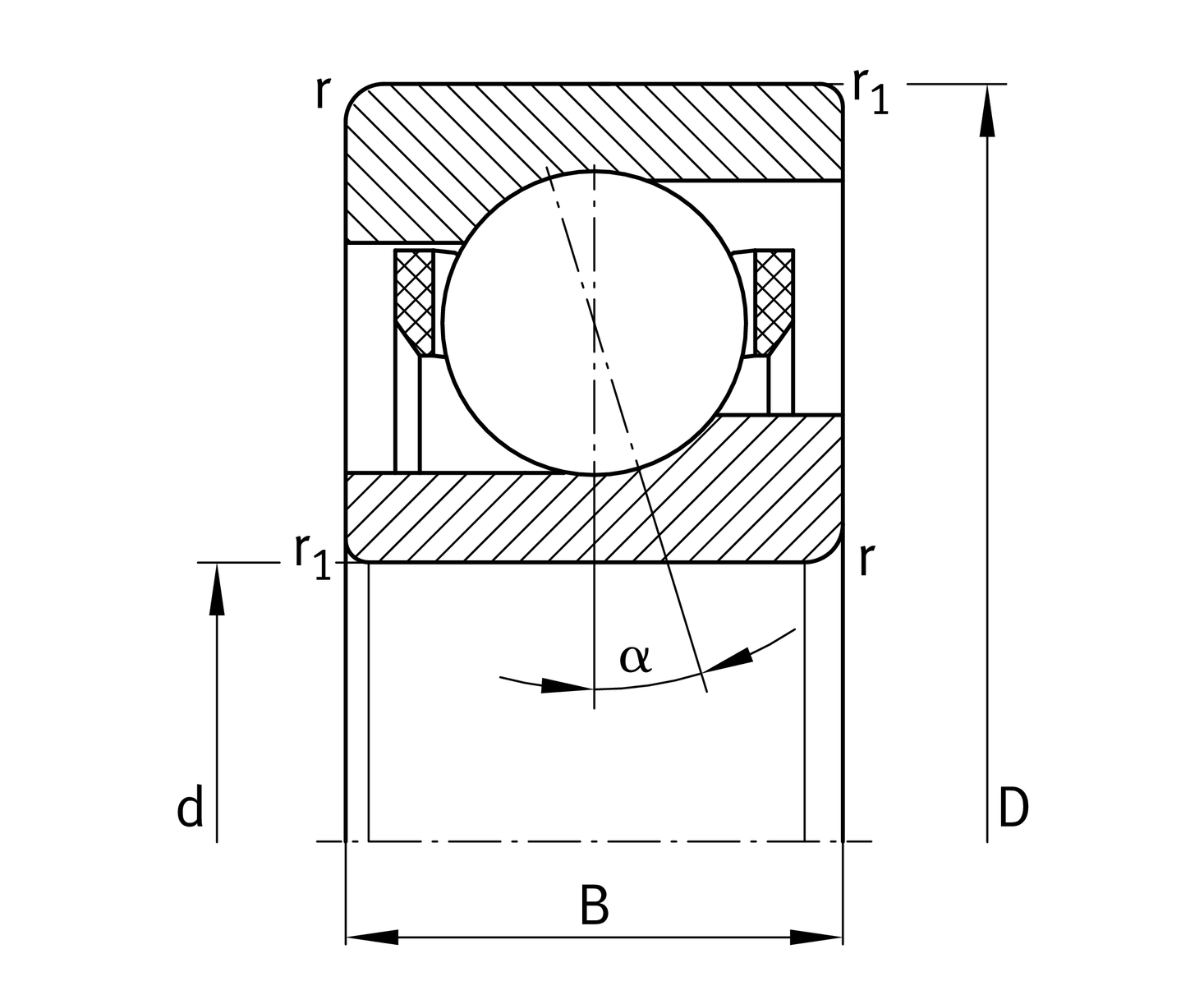

Dimensiuni detaliate

r min	Dimensiune minimă a teșiturii	1 mm
r 1 min	Dimensiune minimă a teșiturii	0,6 mm
α	Unghi de contact	17 °

Domeniu de temperatură

T min	Temperatură minimă de funcționare	-30 °C
T max	Temperatură maximă de funcționare	100 °C

Informații suplimentare

F V L	Forță de preîncărcare ușoară	66 N
F V M	Forță de preîncărcare medie	174 N
F V H	Forță de preîncărcare ridicată	363 N
K aE L	Forță de desprindere ușoară	191 N
K aE M	Forță de desprindere medie	514 N
K aE H	Forță de desprindere ridicată	1.105 N
c a L	Rigiditate axială ușoară	49 N/µm
c a M	Rigiditate axială medie	70 N/µm
c a H	Rigiditate axială ridicată	94 N/µm
