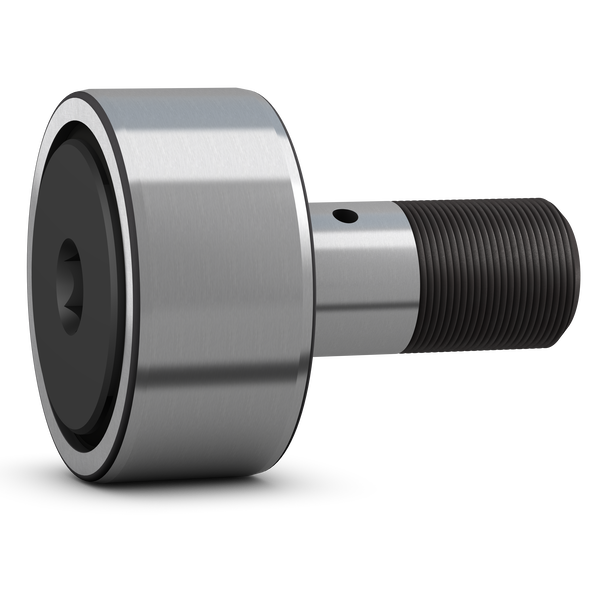

Fotografia produsului are caracter informativ
KR62-PP+SKF
Date tehnice produs
KR 62 PP - Următor de cam (roată de ghidare tip stud) cu etanșare integrală și caracteristică de relubrifiere
Următor de cam (roată de ghidare tip stud) cu etanșare integrală și caracteristică de relubrifiere Următorii de cam (roțile de ghidare tip stud) sunt proiectați pentru a funcționa pe toate tipurile de șine și a fi utilizați în transmisii cu came, sisteme de transport etc. Acestea se bazează pe un rulment cu role cu ace, având un stud solid filetat în loc de un inel interior. Au un inel exterior cu pereți groși, cu o suprafață de rulare bombată și sunt furnizate etanșate și gata de montare. Rulmenții pot fi relubrificați prin intermediul studului.
D62 mm mmDiametru exterior
d24 mm mmDiametru de prindere
B80.1 mm mm lungime totală
Prezentare generală a produsului
| Cod produs | KR 62 PP |
|---|---|
| Tip produs | Următor de cam (roată de ghidare tip stud) cu etanșare integrală și caracteristică de relubrifiere |
| Marcă | SKF |
Dimensiuni
| Diametru exterior funcțional | Diametru exterior funcțional | 62 mm |
| Diametru stud | Diametru stud | 24 mm |
| Lungime | Lungime | 80.1 mm |
| Lățime, inel exterior | Lățime, inel exterior | 29 mm |
Performanță
| Clasificare de încărcare dinamică de bază | Clasificare de încărcare dinamică de bază | 24.2 kN |
| Clasificare de încărcare statică de bază | Clasificare de încărcare statică de bază | 44 kN |
| Viteză limită | Viteză limită | 2200 r/min |
Proprietăți
| Elemente de rulare | Elemente de rulare | Role cu ace |
| Numărul de rânduri | Numărul de rânduri | 1 |
| Profil inel exterior | Profil inel exterior | Bombat |
| Alinierea studului | Alinierea studului | Centric |
| Numărul de flanșe, inel exterior | Numărul de flanșe, inel exterior | 2 |
| Caracteristică pentru strângere | Caracteristică pentru strângere | Reces hexagonal |
| Cage | Cage | Cu |
| Joc intern radial | Joc intern radial | Între C2 și CN |
| Clasa de toleranță | Clasa de toleranță | Altele |
| Material, rulment | Material, rulment | Oțel pentru rulmenți |
| Acoperire | Acoperire | Fără |
| Etanșare | Etanșare | Etanșare pe ambele părți |
| Tip etanșare | Tip etanșare | Contact |
| Lubrifiant | Lubrifiant | Grăsime |
| Caracteristică de relubrifiere | Caracteristică de relubrifiere | Centru al fiecărui capăt de stud și orificiu radial în tija studului |
Logistică
| Greutatea netă a produsului | Greutatea netă a produsului | 0.876 kg |
| Cod eClass | Cod eClass | 23-05-09-03 |
| Cod UNSPSC | Cod UNSPSC | 31171512 |
Dimensiuni
| D | Diametru exterior | 62 mm mm |
| d | Diametru de prindere | 24 mm mm |
| B | lungime totală | 80.1 mm mm |
| C | Lățime inel exterior | 29 mm mm |
| B1 | Lungime tija pe stud | 49.5 mm mm |
| B2 | Distanța orificiului de lubrifiere până la flanșa inelului | 11 mm mm |
| C1 | Distanța feței inelului exterior până la fața șaibei laterale | 0.8 mm mm |
| d1 | Diametru exterior flanșă | 41.5 mm mm |
| G | Filet stud | M24x1.5 |
| G1 | Lungime filet | 25 mm mm |
| M | Diametru loc pentru accesorii de lubrifiere | 6 mm mm |
| M1 | Diametrul orificiului de lubrifiere (tijă) | 4 mm mm |
| SW | Lățime între fețe | 14 mm mm |
Date de calcul
| C | Clasificare de încărcare dinamică de bază | 24.2 kN kN |
| C0 | Clasificare de încărcare statică de bază | 44 kN kN |
| Pu | Limita de încărcare de oboseală | 5.4 kN kN |
| Fr | Încărcări radiale dinamice maxime | max. 57 kN kN |
| F0r | Încărcări radiale statice maxime | max. 81.5 kN kN |
| Viteză limită | Viteză limită | 2200 r/min r/min |
Informații de montaj
| Cuplu de strângere recomandat | Cuplu de strângere recomandat | 220 N·m N·m |
Produse incluse
| Orificiu de lubrifiere | Orificiu de lubrifiere | NIP B2x8 |
| Șurub hexagonal | Șurub hexagonal | M 24x1.5 |
