21305-CC+SKF
Date tehnice produs

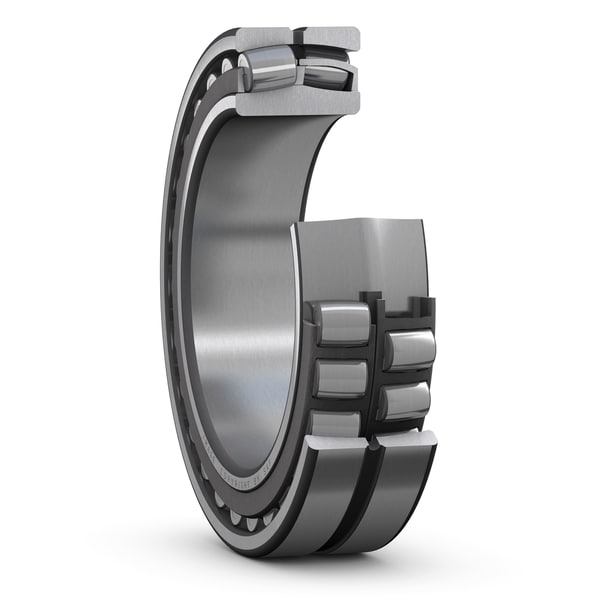

21305 CC - Rulment sferic cu role
Rulment sferic cu role Rulmenții sferici cu role pot suporta sarcini grele în ambele direcții. Aceștia sunt auto-aliniatori și pot acomoda nealinieri și deflecții ale axului, cu practic nicio creștere a frecării sau a temperaturii. Pot fi utilizați într-un sistem modular, inclusiv carcase, manșoane și piulițe.
Diametru interior25 mmDiametru interior
Diametru exterior62 mmDiametru exterior
Lățime17 mmLățime
d25 mm mmDiametru interior
D62 mm mmDiametru exterior
B17 mm mmLățime
Prezentare generală a produsului
| Cod produs | 21305 CC |
|---|---|
| Tip produs | Rulment sferic cu role |
| Marcă | SKF |
Dimensiuni
| Diametru interior | Diametru interior | 25 mm |
| Diametru exterior | Diametru exterior | 62 mm |
| Lățime | Lățime | 17 mm |
Performanță
| Clasificare de încărcare dinamică de bază | Clasificare de încărcare dinamică de bază | 49.1 kN |
| Clasificare de încărcare statică de bază | Clasificare de încărcare statică de bază | 41.5 kN |
| Viteză de referință | Viteză de referință | 11000 r/min |
| Viteză limită | Viteză limită | 15000 r/min |
| Clasa de performanță SKF | Clasa de performanță SKF | SKF Explorer |
Proprietăți
| Numărul de rânduri | Numărul de rânduri | 2 |
| Caracteristică de localizare, inel exterior al rulmentului | Caracteristică de localizare, inel exterior al rulmentului | Fără |
| Tip de gaură | Tip de gaură | Cilindric |
| Cage | Cage | Fierărie |
| Joc intern radial | Joc intern radial | CN |
| Clasa de toleranță pentru dimensiuni | Clasa de toleranță pentru dimensiuni | Normal |
| Clasa de toleranță pentru run-out | Clasa de toleranță pentru run-out | P5 |
| Etanșare | Etanșare | Fără |
| Lubrifiant | Lubrifiant | Niciunul |
| Caracteristică de relubrifiere | Caracteristică de relubrifiere | Fără |
| Amprenta de carbon indicativă pentru produsul nou | Amprenta de carbon indicativă pentru produsul nou | 0.96 kg CO2e |
Logistică
| Greutatea netă a produsului | Greutatea netă a produsului | 0.267 kg |
| Cod eClass | Cod eClass | 23-05-09-11 |
| Cod UNSPSC | Cod UNSPSC | 31171510 |
Dimensiuni
| d | Diametru interior | 25 mm mm |
| tΔdmp | Limitele de deviație ale diametrului interior mediu | -0.01 ... 0 mm mm |
| D | Diametru exterior | 62 mm mm |
| tΔDmp | Limitele de deviație ale diametrului exterior mediu | -0.013 ... 0 mm mm |
| B | Lățime | 17 mm mm |
| tΔBs | Limitele de deviație ale lățimii inelului | -0.06 ... 0 mm mm |
| d2 | Diametrul umărului inelului interior | ≈ 35.7 mm mm |
| D1 | Diametrul umărului/decupajului inelului exterior | ≈ 50.7 mm mm |
| r1,2 | Dimensiunea chamferului | min. 1.1 mm mm |
| Clasa de toleranță ISO pentru dimensiuni | Clasa de toleranță ISO pentru dimensiuni | Normal |
Dimensiuni de sprijin
| da | Diametrul sprijinului axului | min. 32 mm mm |
| Da | Diametrul sprijinului carcasei | max. 55 mm mm |
| ra | Raza de fillet | max. 1 mm mm |
Date de calcul
| Clasa de performanță SKF | Clasa de performanță SKF | SKF Explorer |
| C | Clasificare de încărcare dinamică de bază | 49.1 kN kN |
| C0 | Clasificare de încărcare statică de bază | 41.5 kN kN |
| Pu | Limita de încărcare de oboseală | 4.55 kN kN |
| Viteză de referință | Viteză de referință | 11000 r/min r/min |
| Viteză limită | Viteză limită | 15000 r/min r/min |
| e | Valoare limită | 0.3 |
| Y1 | Factor de calcul | 2.3 |
| Y2 | Factor de calcul | 3.4 |
| Y0 | Factor de calcul | 2.2 |
Toleranțe de run-out
| tKia | Intervalul de înălțime a secțiunii la inelul interior al rulmentului asamblat | 4 µm µm |
| tSd | Run-out maxim al feței laterale a inelului interior față de gaură | 8 µm µm |
| tKea | Intervalul de înălțime a secțiunii la inelul exterior al rulmentului asamblat | 8 µm µm |
| tSD | Perpendicularitatea suprafeței exterioare a inelului exterior | 4 µm µm |
| Clasa de toleranță ISO pentru toleranțe geometrice | Clasa de toleranță ISO pentru toleranțe geometrice | P5 |
Joc intern radial
| Joc inițial minim | Joc inițial minim | 25 µm µm |
| Joc inițial maxim | Joc inițial maxim | 40 µm µm |
