Date tehnice FAG/Schaeffler

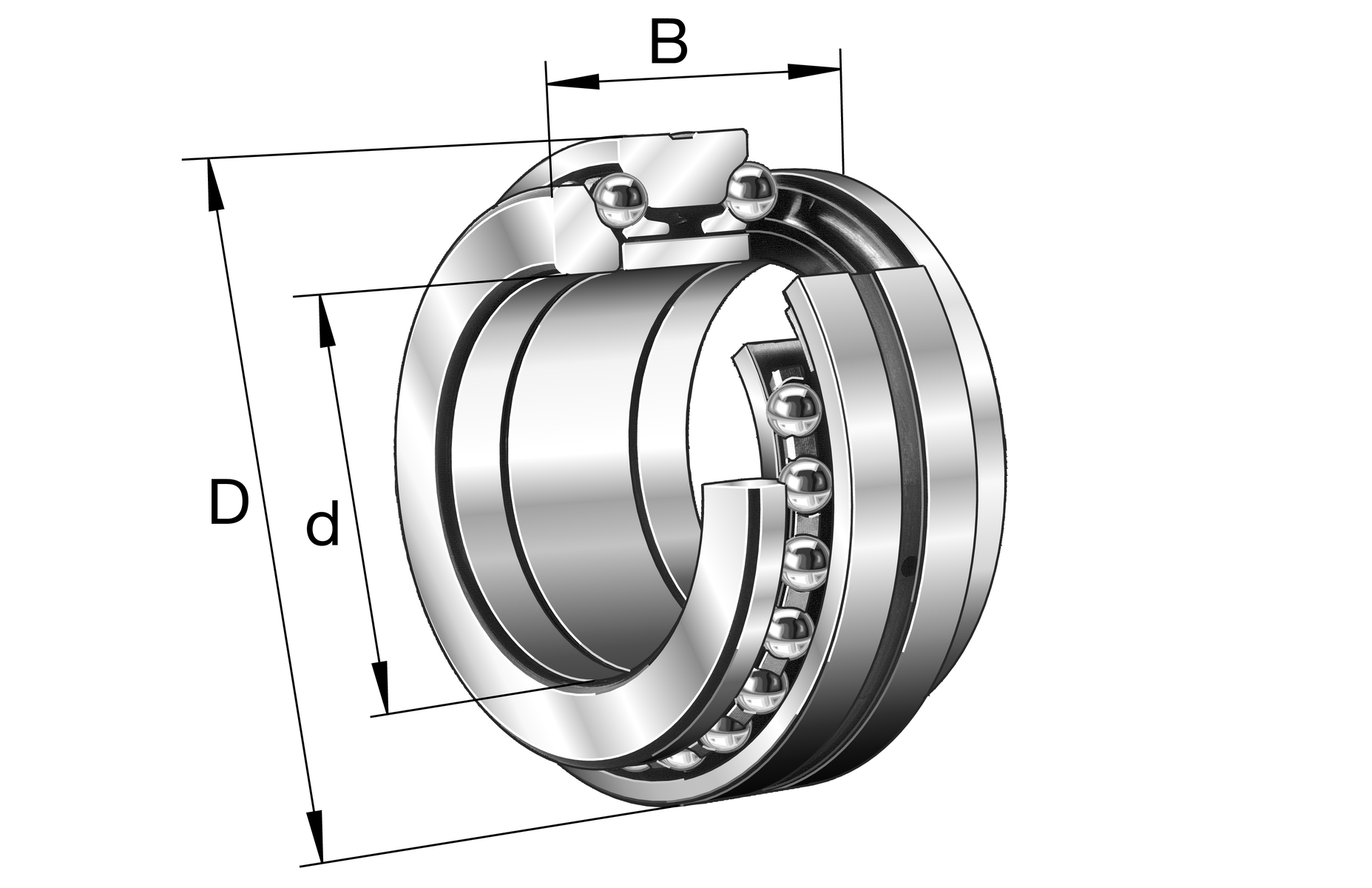

234417-M-SP - Rulment axial cu bile cu contact unghiular

Rulmenți axiali cu bile cu contact unghiular 2344, cu acțiune în ambele sensuri, demontabil, toleranțe restrânse

d85 mmDiametru interior

D130 mmDiametru exterior

B54 mmLățime

Sarcină radială

Sarcină axială într-o direcție

Sarcină axială in doua directii

Lubrifiere cu unsoare

Lubrifiere cu ulei

neetanșat

Cod produs	234417-M-SP
Tip produs	Rulment axial cu bile cu contact unghiular
Marcă	FAG
Număr material Schaeffler	0190388870000
Tip de bază	234417
Cod BearingX	234417-M-SP
Masă	2.239 kg
CAD disponibil	Da
Date de calcul disponibile	Da

Colivie	M	Colivie din alamă
clasă de toleranță	SP	Clasă de toleranță SP

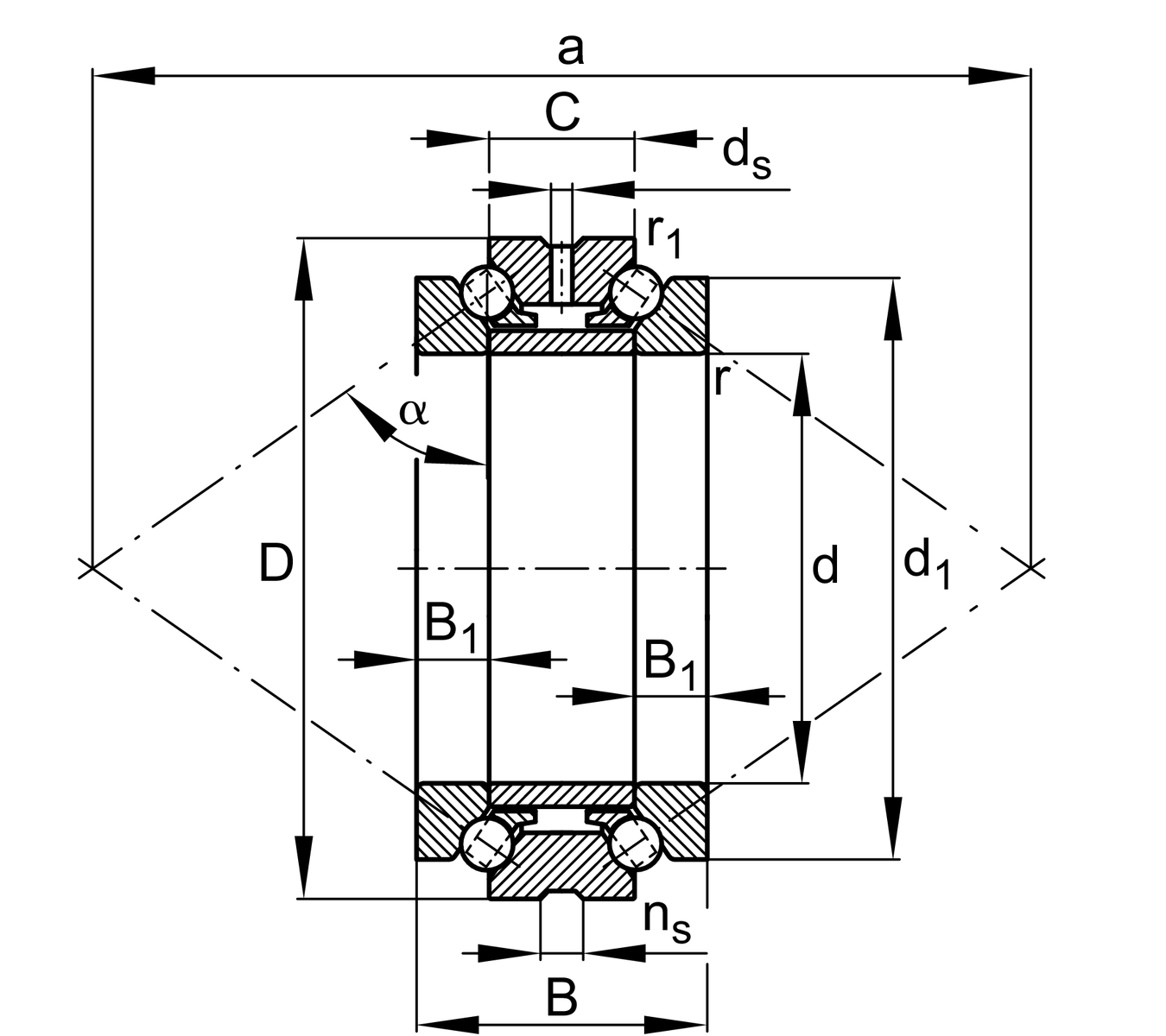

d	Diametru interior	85 mm
D	Diametru exterior	130 mm
B	Lățime	54 mm
C	Lățime inel exterior	27 mm
C a	Sarcină dinamică de bază, axială	57.000 N
C 0a	Sarcină statică de bază, axială	179.000 N
C ua	Limită de sarcină la oboseală, axială	15.900 N
n G unsoare	Turație limită pentru lubrifiere cu unsoare	4.500 1/min
n G Oil	Turație limită pentru lubrifiere cu ulei	6.000 1/min
≈m	Masă	2,239 kg

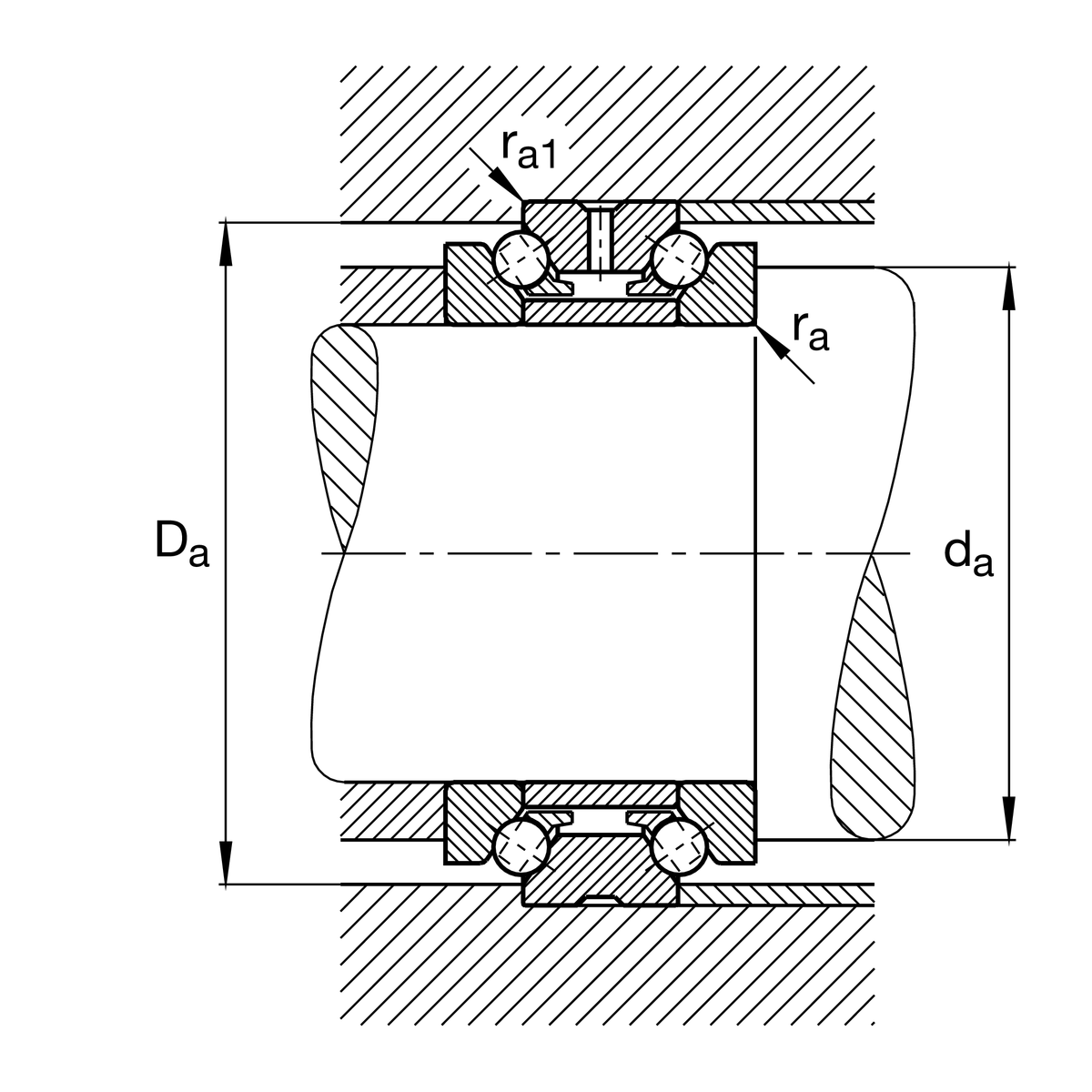

d a	Diametru umăr arbore	103,5 mm
d a	Diametru degajare umăr arbore	h12
D a	Diametrul umărului inelului exterior	122 mm
D a	Diametru degajare umăr inel exterior	H12
r a max	Rază maximă a degajării	1,1 mm
r a1 max	Rază maximă a degajării	0,3 mm
α	Unghi de contact	60 °
a	Distanța dintre vârfurile conurilor de presiune	216,5 mm

d 1	Diametru bordură șaibă arbore	115 mm
B 1	Înălțime wave disc	13,5 mm
r min	Dimensiune minimă teșitură	1,1 mm
r 1 min	Dimensiune minimă teșitură	0,3 mm
d s	Diametru orificiu de ungere	4,8 mm
n s	Lățime canal de ungere	9,5 mm

T min	Temperatură minimă de funcționare	-30 °C
T max	Temperatură maximă de funcționare	150 °C
