22252-BEA-XL-MB1+FAG

Date tehnice FAG/Schaeffler

22252-BEA-XL-MB1 - Rulment oscilant cu role

Rulment oscilant cu role 222..-BEA-XL-MB1, simetric, 2 borduri exterioare cu șaibă cu bordură

d260 mmDiametru interior

D480 mmDiametru exterior

B130 mmLățime

C r2.600.000 NSarcină dinamică de bază, radială

C 0r3.450.000 NSarcină statică de bază, radială

n G1.720 1/minTurație limită

Sarcină radială

Sarcină axială într-o direcție

Sarcină axială in doua directii

Lubrifiere cu unsoare

Lubrifiere cu ulei

neetanșat

Rulment mare

eroare unghiulară statică și nealiniere

eroare unghiulară dinamică și nealiniere

Execuție	BEA	Cu inel central cu buză liberă
Tip alezaj	Z	Cilindric
Colivie	MB1	Colivie masivă din alamă
Joc radial intern	CN (Grupa N)	Joc intern normal
Relubrifiere	Standard

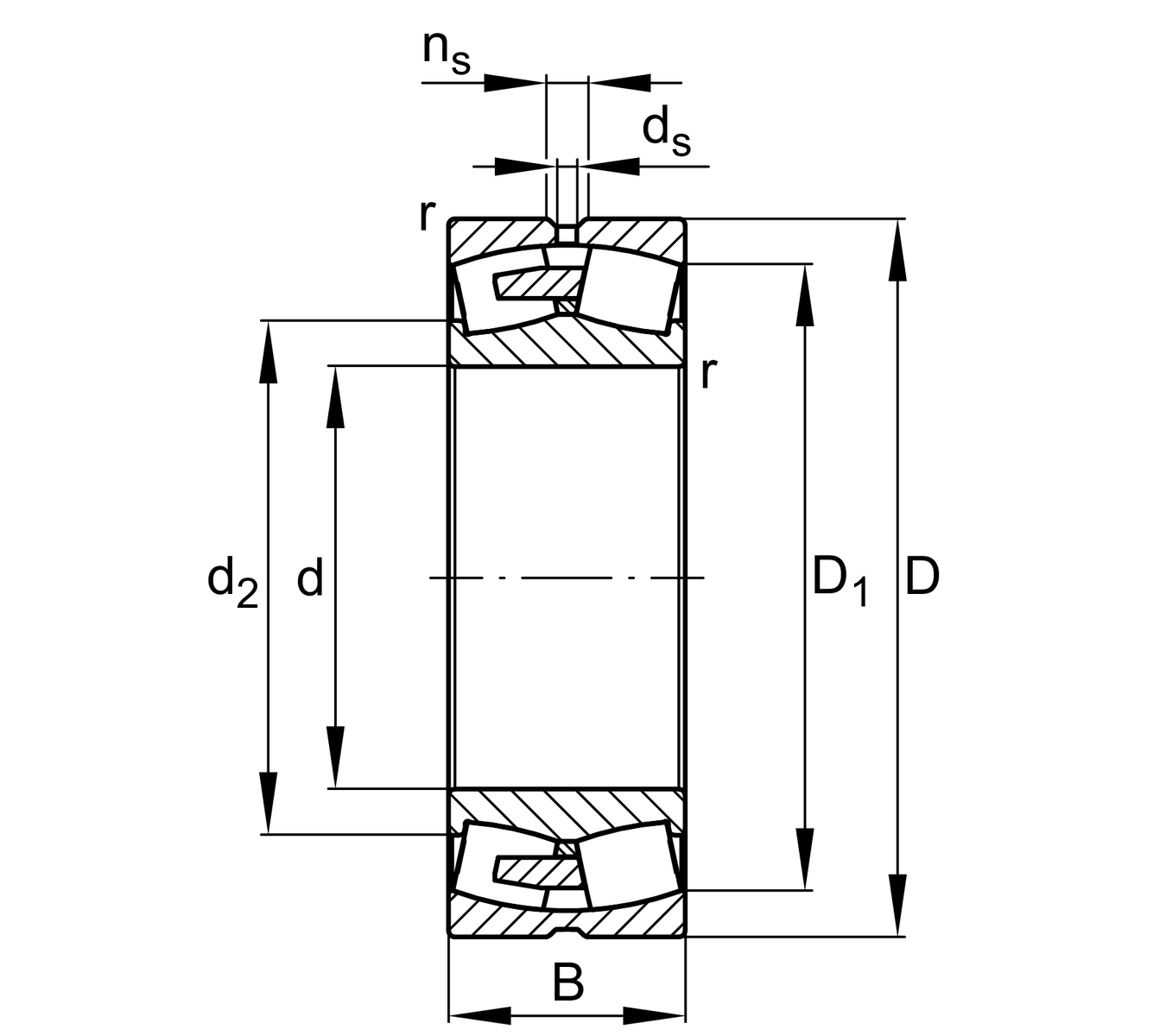

d	Diametru interior	260 mm
D	Diametru exterior	480 mm
B	Lățime	130 mm
C r	Sarcină dinamică de bază, radială	2.600.000 N
C 0r	Sarcină statică de bază, radială	3.450.000 N
C ur	limită de sarcină la oboseală, radială	295.000 N
n G	Turație limită	1.720 1/min
n ϑr	Turație de referință	1.070 1/min
≈m	Masă	103,125 kg

d a min	Diametrul minim al umărului arborelui	280 mm
D a max	Diametrul maxim al umărului carcasei	460 mm
r a max	Rază maximă a degajării	4 mm

r min	Dimensiune minimă teșitură	5 mm
D 1	Diametru alezaj inel exterior	415,1 mm
d s	Diametru orificiu de ungere	12,5 mm
n s	Lățime canal de ungere	23,5 mm

T min	Temperatură minimă de funcționare	-30 °C
T max	Temperatură maximă de funcționare	200 °C

e	Valoare limită Fa/Fr pentru aplicabilitatea valorilor diferite ale factorilor X și Y	0,26
Y 1	Factor de sarcină axială dinamică	2,57
Y 2	Factor de sarcină axială dinamică	3,83
Y 0	Factor de sarcină axială statică	2,52
