3309-BD-XL-C3+FAG

Date tehnice FAG/Schaeffler

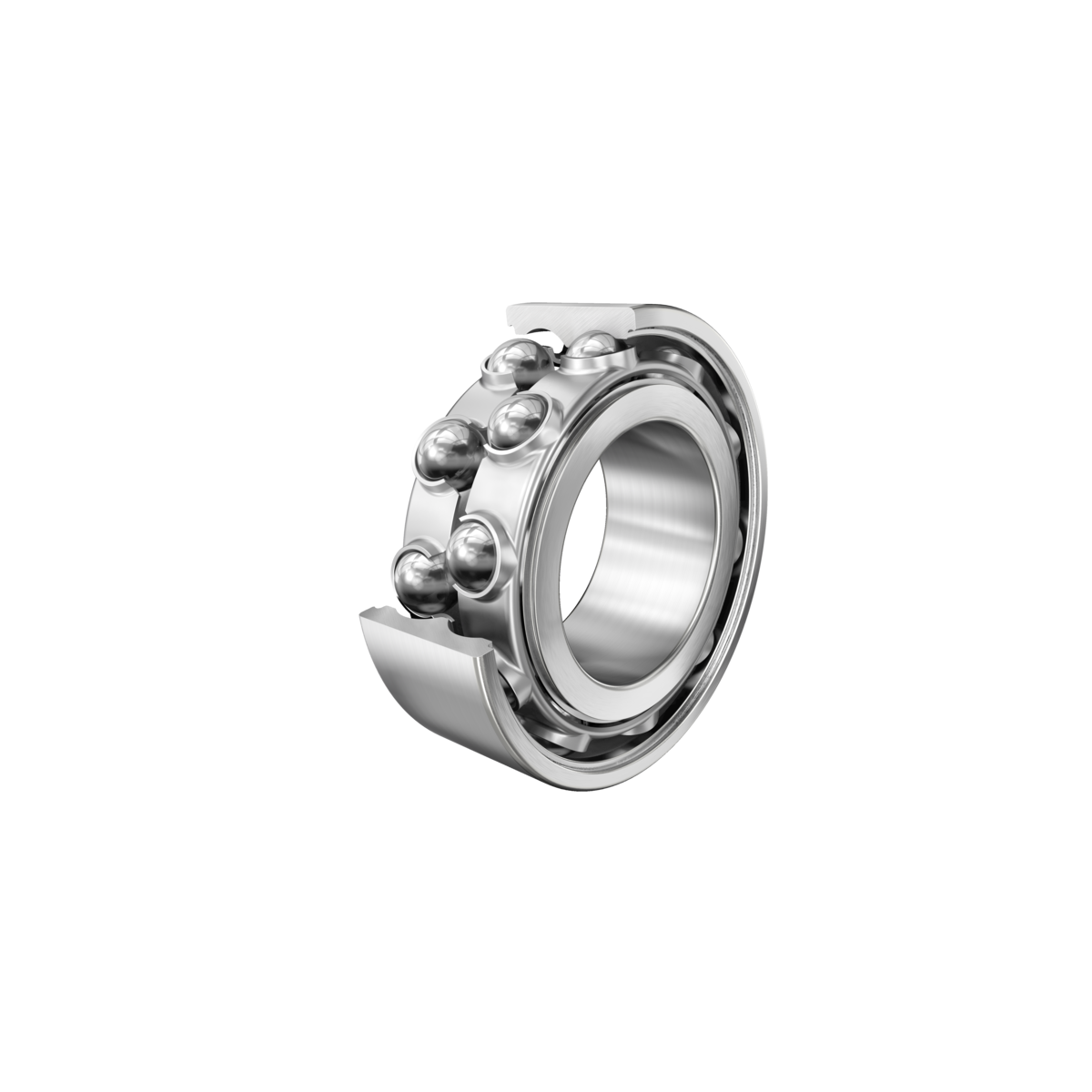

3309-BD-XL-C3 - Rulment cu bile cu contact unghiular

Rulment cu bile cu contact unghiular 33..-BD-XL, pe două rânduri, X-life, colivie din tablă de oțel

d45 mmDiametru interior

D100 mmDiametru exterior

B39,7 mmLățime

C r72.000 NSarcină dinamică de bază, radială

C 0r54.000 NSarcină statică de bază, radială

n G7.300 1/minTurație limită

Sarcină radială

Sarcină axială într-o direcție

Sarcină axială in doua directii

Lubrifiere cu unsoare

Lubrifiere cu ulei

neetanșat

Cod produs	3309-BD-XL-C3
Tip produs	Rulment cu bile cu contact unghiular
Marcă	FAG
Număr material Schaeffler	0695031760030
Tip de bază	3309
Cod BearingX	3309-BD-XL
Masă	1.31 kg
CAD disponibil	Da
Date de calcul disponibile	Da

Variantă constructivă	B	Rulment fără fantă de umplere
Execuție intern modificat	D	D
Tip etanșare	Fără	Neetanșat
Colivie	JH	Tabla de oțel
clasă de toleranță	P6	clasă 6 (P6), mai bună decât PN
Stabilizare dimensionala / termică	S0	Inele stabilizate dimensional până la 150 °C
Lubrifiant	Fără	Rulment nelubrifiat
Joc axial intern	C3	Group 3 (C3), bigger than CN

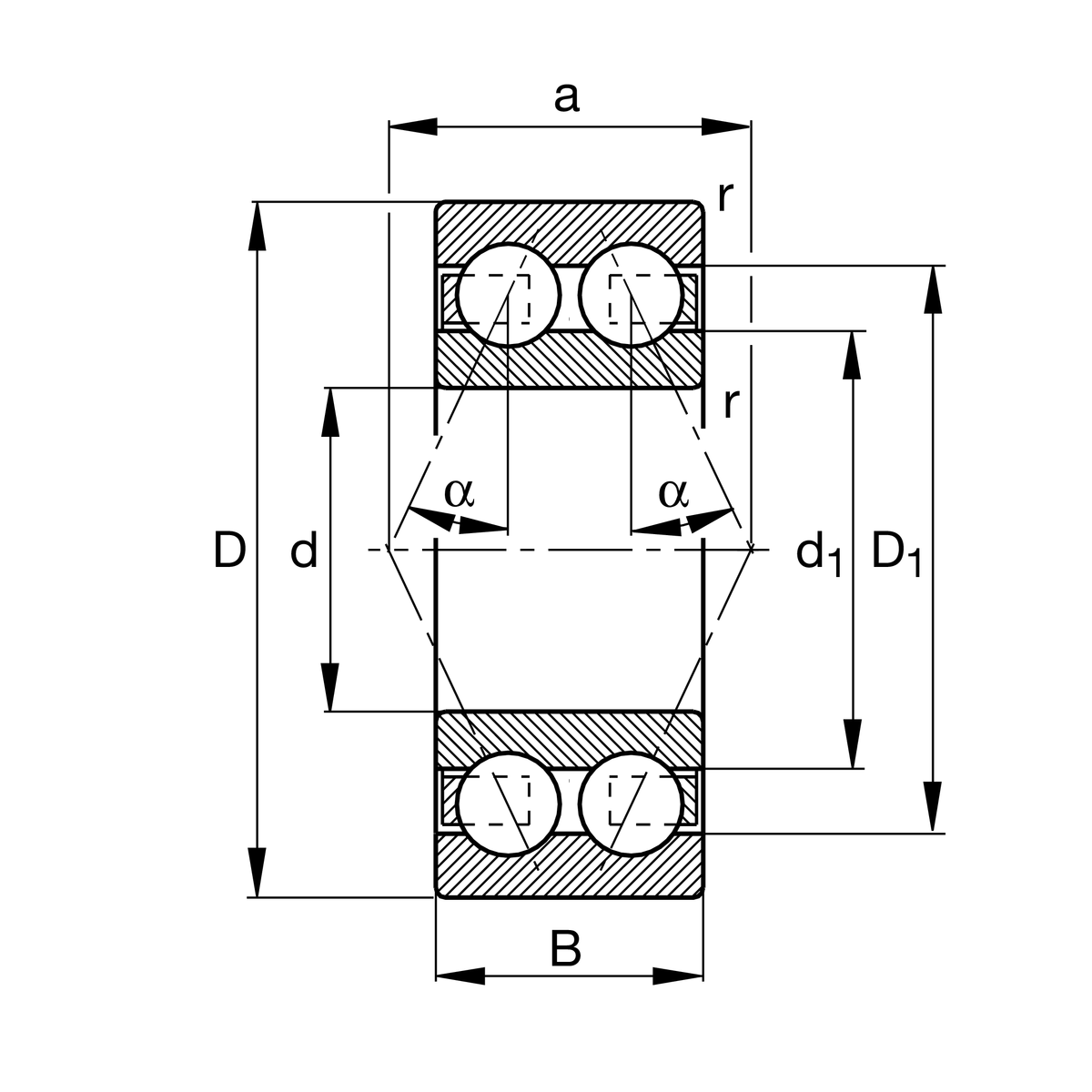

d	Diametru interior	45 mm
D	Diametru exterior	100 mm
B	Lățime	39,7 mm
C r	Sarcină dinamică de bază, radială	72.000 N
C 0r	Sarcină statică de bază, radială	54.000 N
C ur	limită de sarcină la oboseală, radială	3.700 N
n G	Turație limită	7.300 1/min
n ϑr	Turație de referință	6.700 1/min
≈m	Masă	1,31 kg

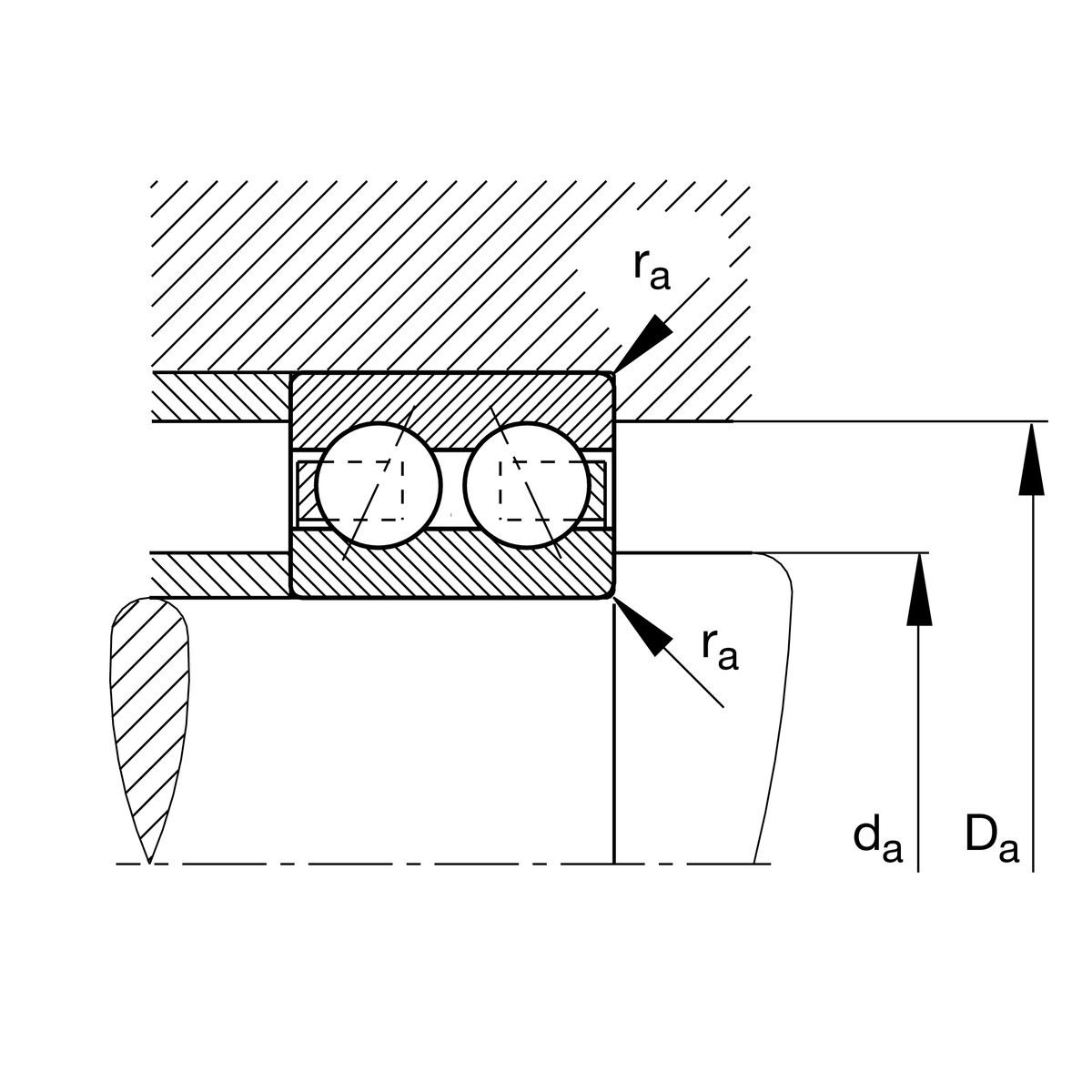

d a min	Diametrul minim al umărului arborelui	54 mm
D a max	Diametrul maxim al umărului carcasei	91 mm
r a max	Raza maximă de racordare	1,5 mm

r min	Dimensiune minimă teșitură	1,5 mm
D 1	Diametrul umărului inelului exterior	84,39 mm
d 1	Diametrul umărului inelului interior	65,45 mm
a	Distanța dintre vârfurile conurilor de presiune	57,8 mm
α	Unghi de contact	30 °

T min	Temperatură minimă de funcționare	-30 °C
T max	Temperatură maximă de funcționare	150 °C
