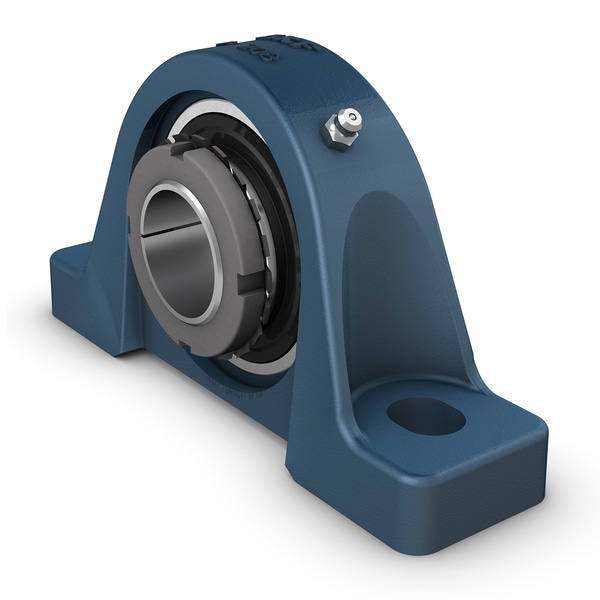

Fotografia produsului are caracter informativ

UKP211-K/H+SKF

Date tehnice produs

UKP 211 K/H - Pillow block ball bearing unit for adapter sleeve locking, fontă, Japanese standards

Pillow block ball bearing unit for adapter sleeve locking, fontă, Japanese standards Pillow (plummer) block ball bearing units consist of an insert bearing mounted in a housing that can be bolted to a support surface. This variant is locked cu an adapter sleeve, enabling quick and easy mounting onto the shaft. The adapter sleeve is not included in the unit and should be ordered separately.

Diametru șurub de prindere16 mmDiametru șurub de prindere

Diametru arbore50 mmDiametru arbore

Înălțime centru (lagăr pe pernă)63.5 mmÎnălțime centru (lagăr pe pernă)

Lățime totală carcasă59 mmLățime totală carcasă

Distanța între centrele găurilor de șurub171 mmDistanța între centrele găurilor de șurub

Lățime totală a rulmentului39.9 mmLățime totală a rulmentului

Prezentare produs

Cod produs	UKP 211 K/H
Tip produs	Pillow block ball bearing unit for adapter sleeve locking, fontă, Japanese standards
Marcă	SKF

Dimensiuni detaliate

Diametru șurub de prindere	Diametru șurub de prindere	16 mm
Diametru arbore	Diametru arbore	50 mm
Înălțime centru (lagăr pe pernă)	Înălțime centru (lagăr pe pernă)	63.5 mm
Lățime totală carcasă	Lățime totală carcasă	59 mm
Distanța între centrele găurilor de șurub	Distanța între centrele găurilor de șurub	171 mm
Lățime totală a rulmentului	Lățime totală a rulmentului	39.9 mm

Performanță

Sarcină dinamică de bază	Sarcină dinamică de bază	43.6 kN
Sarcină statică de bază	Sarcină statică de bază	29 kN
Turație limită	Turație limită	3000 r/min

Proprietăți

Associated mounting tool	Associated mounting tool	HN 11
Tip carcasă	Tip carcasă	Pillow block, normal base
Număr găuri de șurub pentru fixare	Număr găuri de șurub pentru fixare	2
Fastening bolt hole type	Fastening bolt hole type	Plain
Element de reținere, inel interior	Element de reținere, inel interior	Bucșă de strângere
Tip alezaj	Tip alezaj	Tapered
Inel de așezare din cauciuc	Inel de așezare din cauciuc	Fără
Material, housing	Material, housing	Cast iron
Material rulment	Material rulment	Oțel pentru rulmenți
Acoperire	Acoperire	Fără
Etanșare, bearing	Etanșare, bearing	Seal and flinger pe ambele părți
Tip etanșare	Tip etanșare	Contact, standard
Etanșare, unit	Etanșare, unit	Fără
Lubrifiant	Lubrifiant	unsoare
Relubrifiere hole	Relubrifiere hole	Cu
unsoare fitting	unsoare fitting	Cu

Logistică

Greutate netă produs

3.28 kg

Dimensiuni detaliate

d	Diametru interior	50 mm
d₁	Diametrul umărului inelului interior	≈ 69.06 mm
d₃	Diametru exterior of lock nut	75 mm
A	Base width	59 mm
A₁	Top width	36 mm
B₁	Overall bearing width	39.9 mm
B₁	Lățime of sleeve	59 mm
H	Înălțime of spherical seat centre	63.5 mm
H₁	Foot height	22 mm
H₂	Înălțime totală	126 mm
J	Distance between attachment bolts	171 mm
J	Maximum distance between attachment bolts	max. 173 mm
J	Minimum distance between attachment bolts	min. 169 mm
L	Lungime totală	219 mm
N	Diametru gaură șurub de prindere	20 mm
N₁	Length of attachment bolt hole	22 mm
s₁	Distanța de la fața laterală a dispozitivului de blocare la centrul pistei	32.5 mm
R_G	Carcasă thread for the grease fitting	1/8-27 NPT
R₁	Poziție axială filet carcasă	4 mm
R_α	Angular position of the housing thread	45 ° °
D_N	Diametru sferă cap gresor	6.589 mm
SW_N	Dimensiune cheie hexagonală pentru gresor	11.11 mm
G_N	Filet of grease fitting	1/8-27 NPT

Date de calcul

C	Sarcină dinamică de bază	43.6 kN
C₀	Sarcină statică de bază	29 kN
P_u	Limită de sarcină la oboseală	1.25 kN
Turație limită	Turație limită	3000 r/min

Informații de montaj

Associated spanner	Associated spanner	HN 11
α	Recommended lock nut tightening angle	90 ° °
G	Diametru recomandat șuruburi de prindere, mm	16 mm
G	Diametru recomandat șuruburi de prindere, inch	0.625 in in
