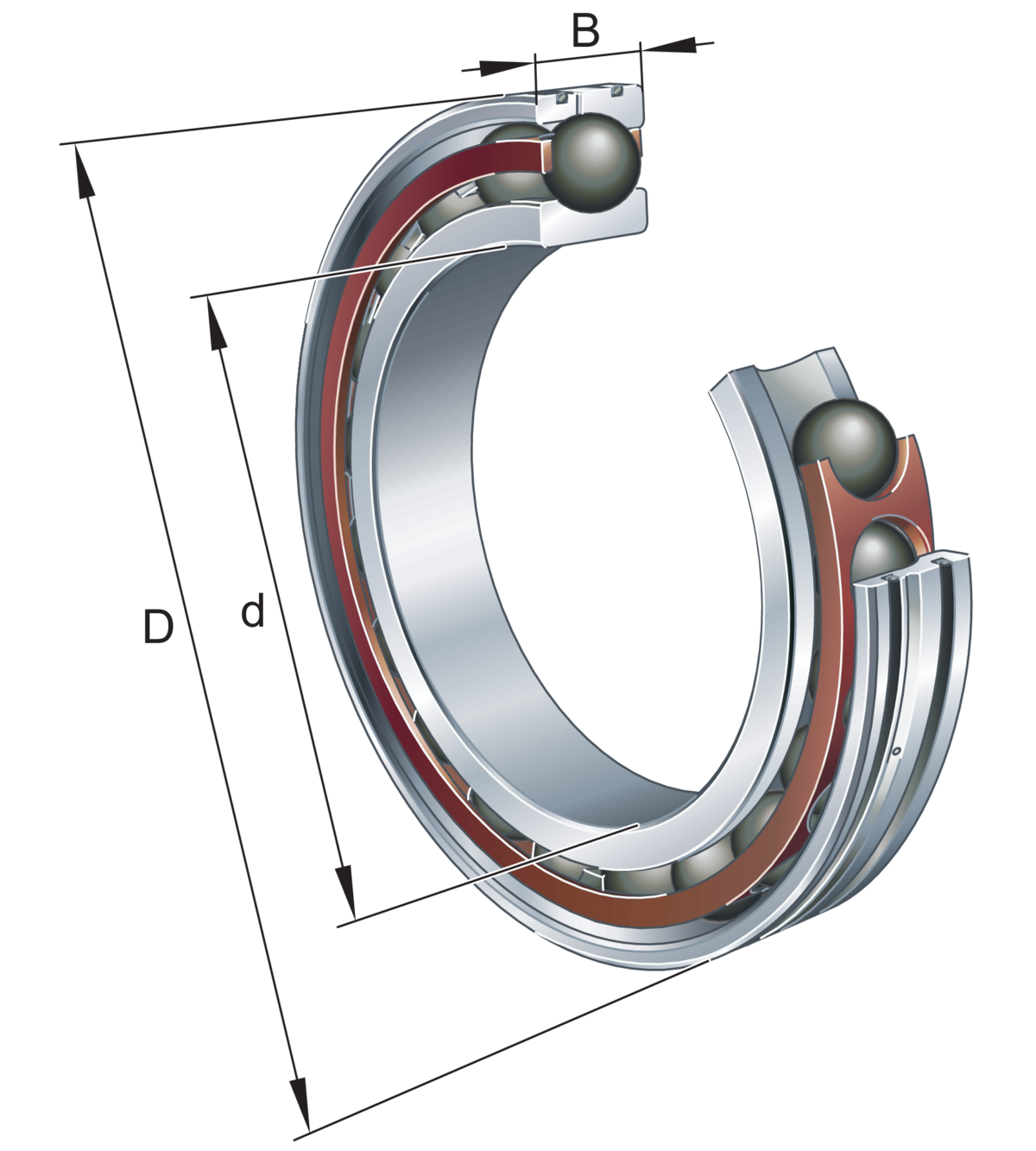

Fotografia produsului are caracter informativ
HCB7020-EDLR-T-P4S-UL+FAG
Date tehnice FAG/Schaeffler
HCB7020-EDLR-T-P4S-UL - Rulment de precizie pentru arbore principal
Rulment de precizie pentru arbore principal HCB70..-EDLR, ajustat, în perechi sau seturi, unghi de contact α = 25°, cu bile ceramice, toleranțe restrânse, for direct oil feed via inel exterior, cu inserted O rings
d100 mmDiametru interior
D150 mmDiametru exterior
B24 mmLățime
C r79.000 NSarcină dinamică de bază, radială
C 0r52.000 NSarcină statică de bază, radială
Sarcină radială
Sarcină axială într-o direcție
Lubrifiere cu ulei
NeetanșatPrezentare produs
| Cod produs | HCB7020-EDLR-T-P4S-UL |
|---|---|
| Tip produs | Rulment de precizie pentru arbore principal |
| Marcă | FAG |
| Număr material Schaeffler | 0387202130000 |
| Tip de bază | HCB7020 |
| Cod BearingX | HCB7020-EDLR-T-P4S |
| Masa | 1.02 kg |
| CAD disponibil | Nu |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Unghi de contact | E | Unghi de contact 25° |
| Tip etanșare | Fără | Neetanșat |
| Formă exterioară | DLR | Lubrifiere directă, annular slots cu O rings |
| Colivie | T | Colivie din material textil stratificat |
| Clasă de toleranță | P4S | Clasă de toleranță P4S, FAG standard better than P4 to ISO 492:2023 |
| Aranjament set de rulmenți | U | Rulment individual |
| Preîncărcare | L | Preîncărcare ușoară |

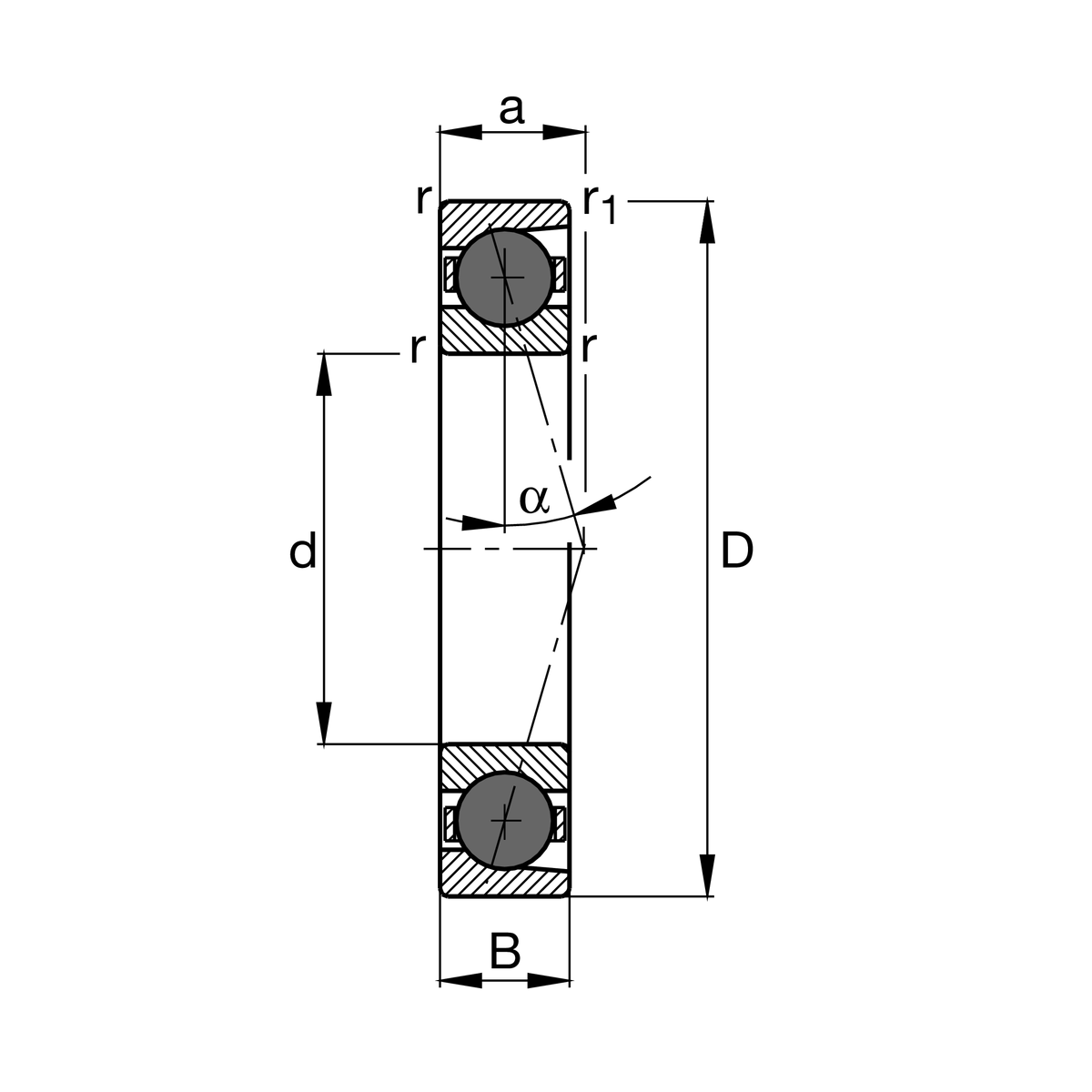

Dimensiuni principale și date de performanță
| d | Diametru interior | 100 mm |
| D | Diametru exterior | 150 mm |
| B | Lățime | 24 mm |
| C r | Sarcină dinamică de bază, radială | 79.000 N |
| C 0r | Sarcină statică de bază, radială | 52.000 N |
| C ur | Limită de sarcină la oboseală, radială | 3.750 N |
| n G unsoare | Turație limită pentru lubrifiere cu unsoare | 11.000 1/min |
| n G Oil | Turație limită pentru lubrifiere cu ulei | 17.000 1/min |
| ≈m | Masă | 1,02 kg |

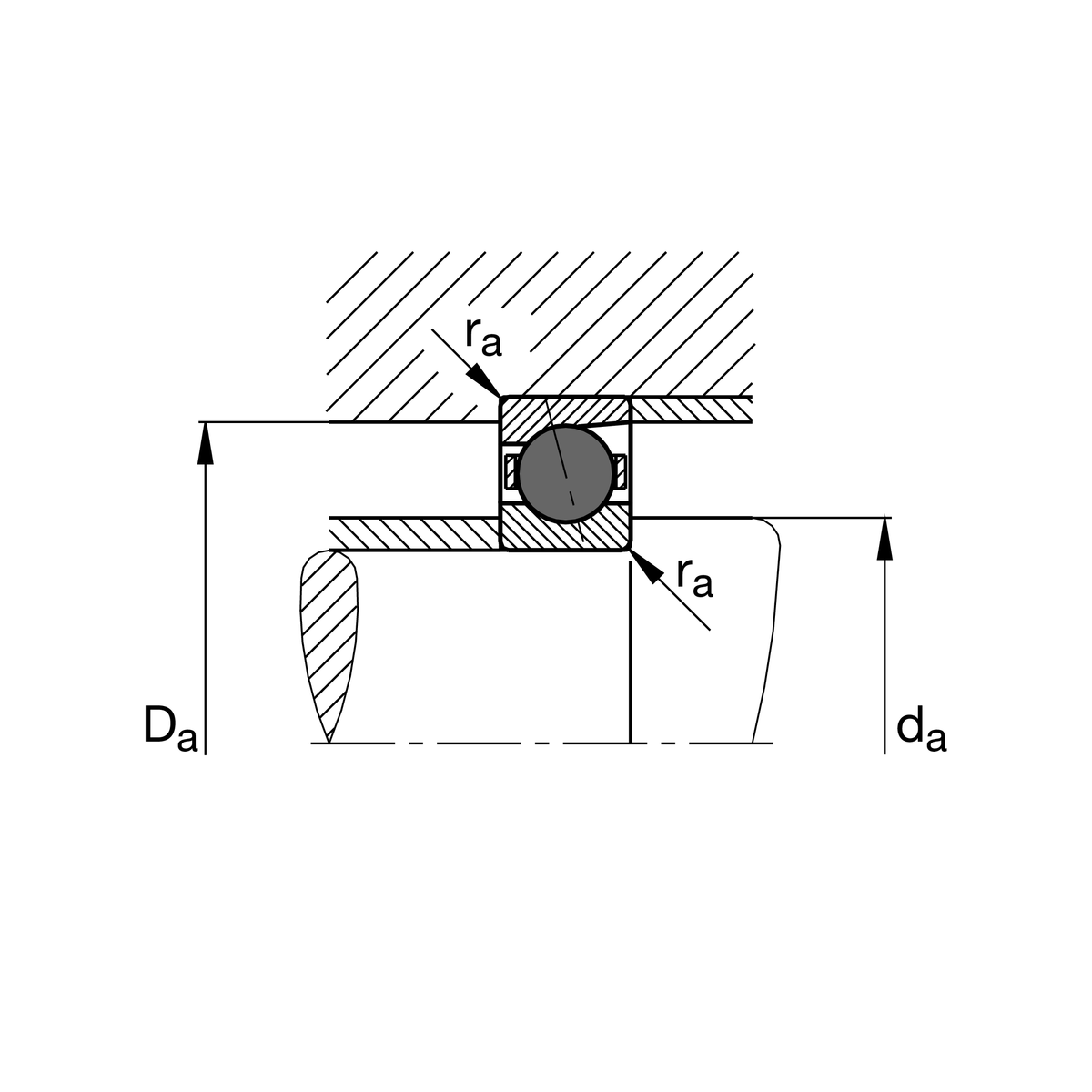

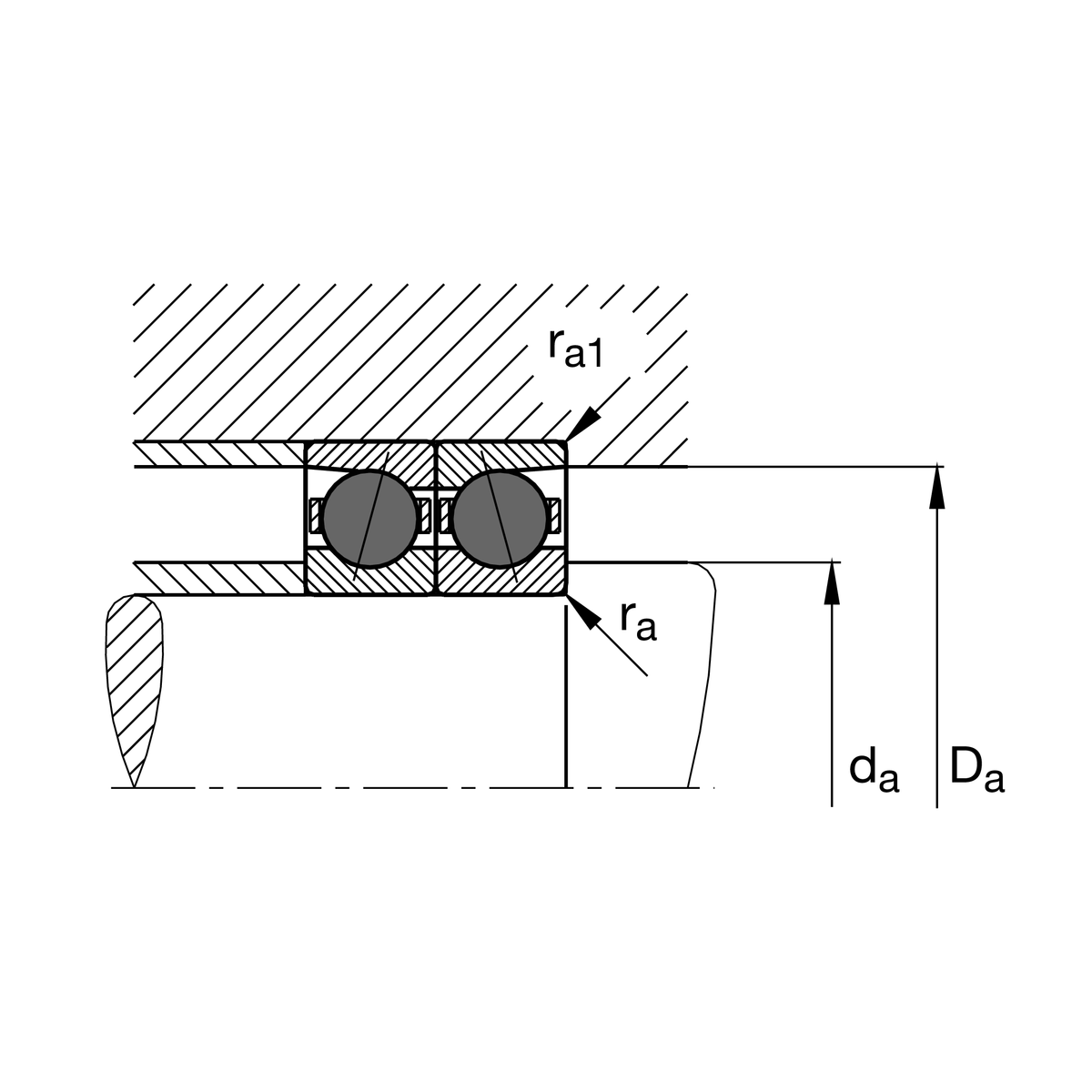

Dimensiuni de montaj
| d a | Diametru umăr arbore | 110 mm |
| d a | Diametru degajare umăr arbore | h12 |
| D a | Diametru umăr inel exterior | 141 mm |
| D a | Diametru degajare umăr inel exterior | H12 |
| r a max | Rază maximă a degajării | 1,5 mm |
| r a1 max | Rază maximă a degajării | 0,6 mm |

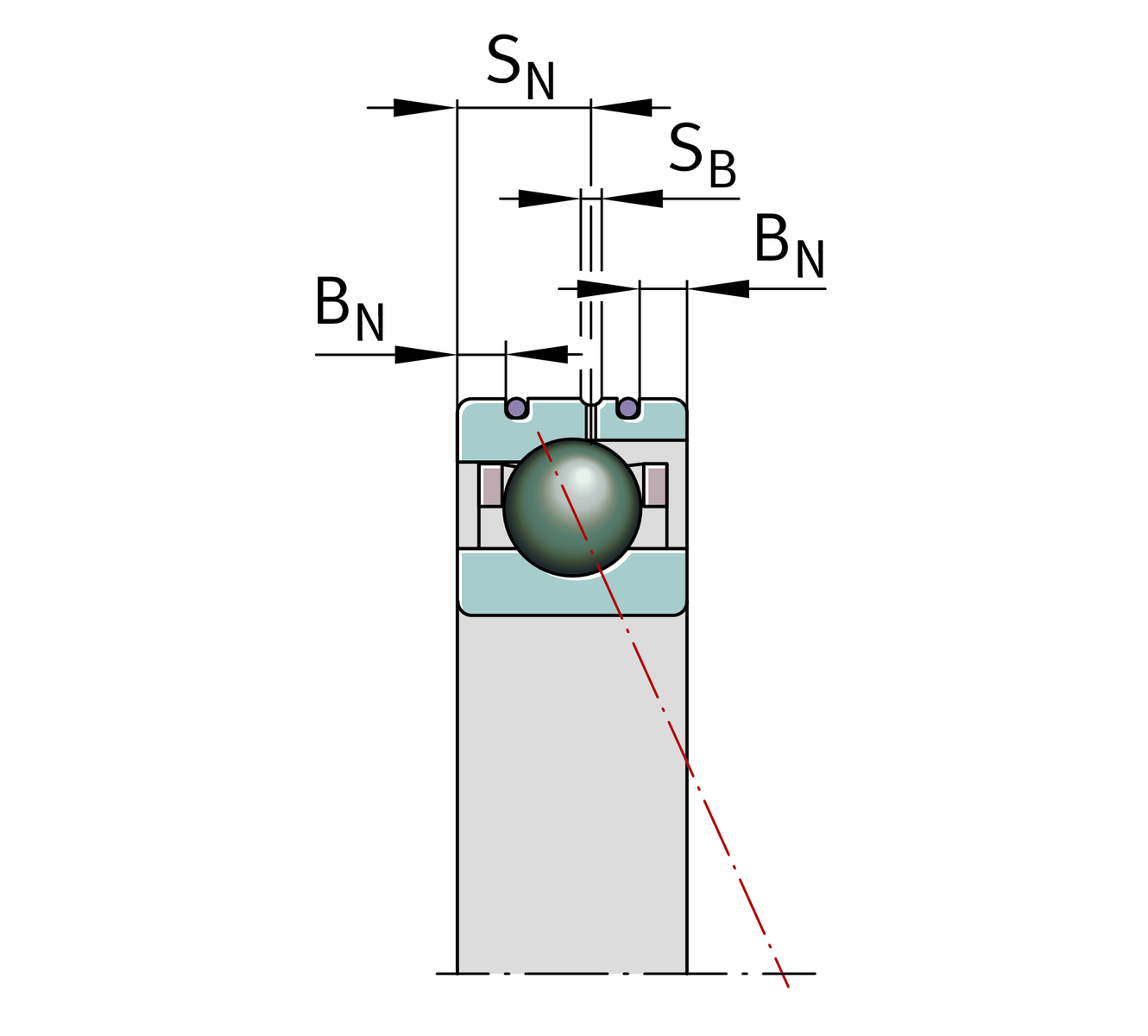

| B N | Distanță între canalele inelului | 5,5 mm |
| B N1 | Distanță între canalele inelului | 5,5 mm |
| S N | Distanță până la orificiul de ungere | 14,5 mm |
| S B | Lățime canal de ungere | 2,2 mm |
| a | Distanța dintre vârfurile conurilor de presiune | 41,1 mm |
Dimensiuni detaliate
| r min | Dimensiune minimă a teșiturii | 1,5 mm |
| r 1 min | Dimensiune minimă a teșiturii | 1,5 mm |
| α | Unghi de contact | 25 ° |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -30 °C |
| T max | Temperatură maximă de funcționare | 100 °C |
Informații suplimentare
| F V L | Forță de preîncărcare ușoară | 333 N |
| F V M | Forță de preîncărcare medie | 1.266 N |
| F V H | Forță de preîncărcare ridicată | 2.723 N |
| K aE L | Forță de desprindere ușoară | 957 N |
| K aE M | Forță de desprindere medie | 3.715 N |
| K aE H | Forță de desprindere ridicată | 8.170 N |
| c a L | Rigiditate axială ușoară | 212 N/µm |
| c a M | Rigiditate axială medie | 343 N/µm |
| c a H | Rigiditate axială ridicată | 459 N/µm |
