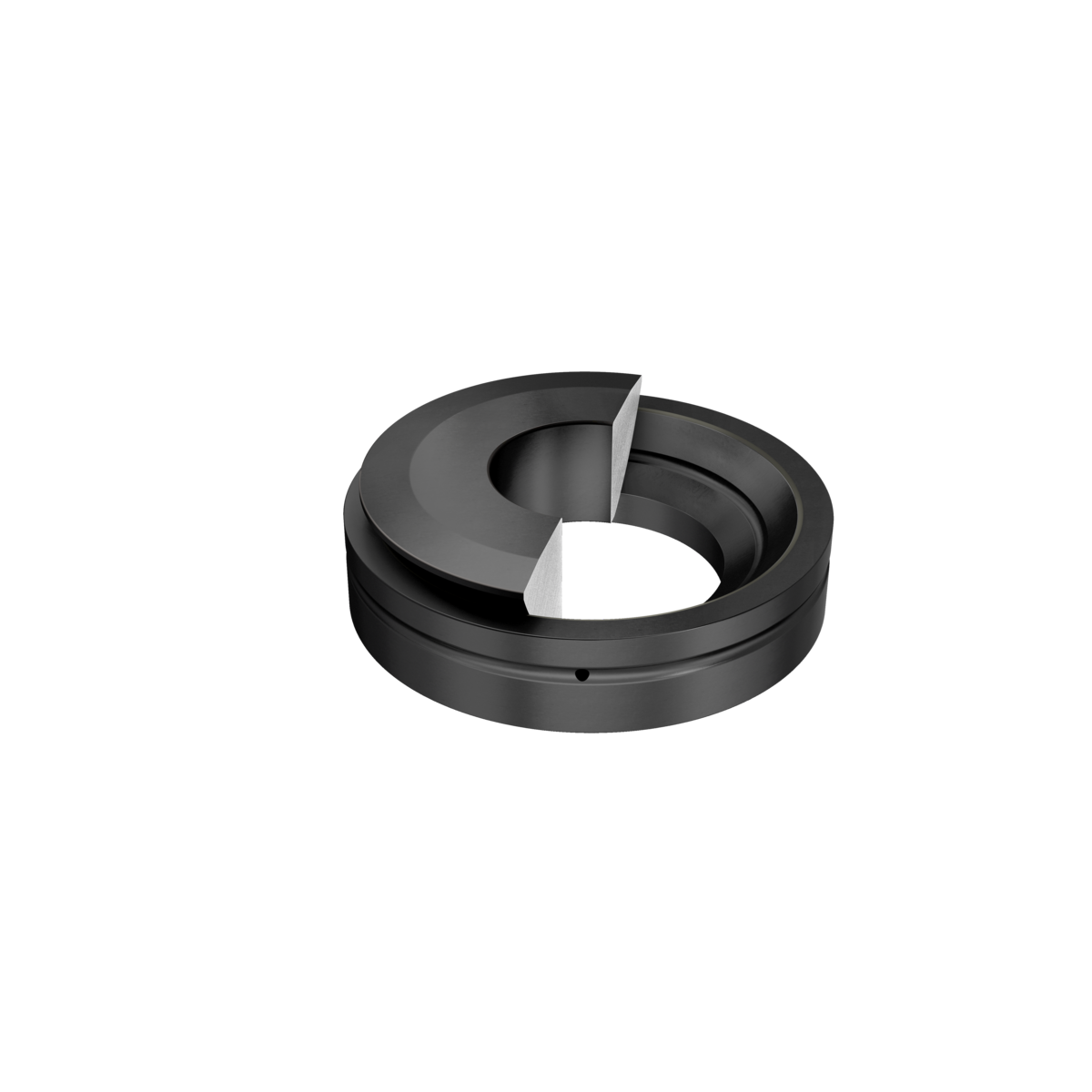

Fotografia produsului are caracter informativ

GE15-AX+INA

Date tehnice INA/Schaeffler

GE15-AX - Articulație sferică

Axial spherical plain bearing, cu întreținere necesară, suprafață de alunecare: oțel/oțel

d15 mmDiametru interior rulment

D42 mmDiametru exterior rulment

B10,7 mmLățime Inel interior

Sarcină radială

Sarcină axială într-o direcție

Lubrifiere cu unsoare

neetanșat

eroare unghiulară statică și nealiniere

eroare unghiulară dinamică și nealiniere

Întreținere	Întreținere required
Acoperire	Durotect M	Inel interior și exterior acoperite cu Durotect M (fosfat de mangan)

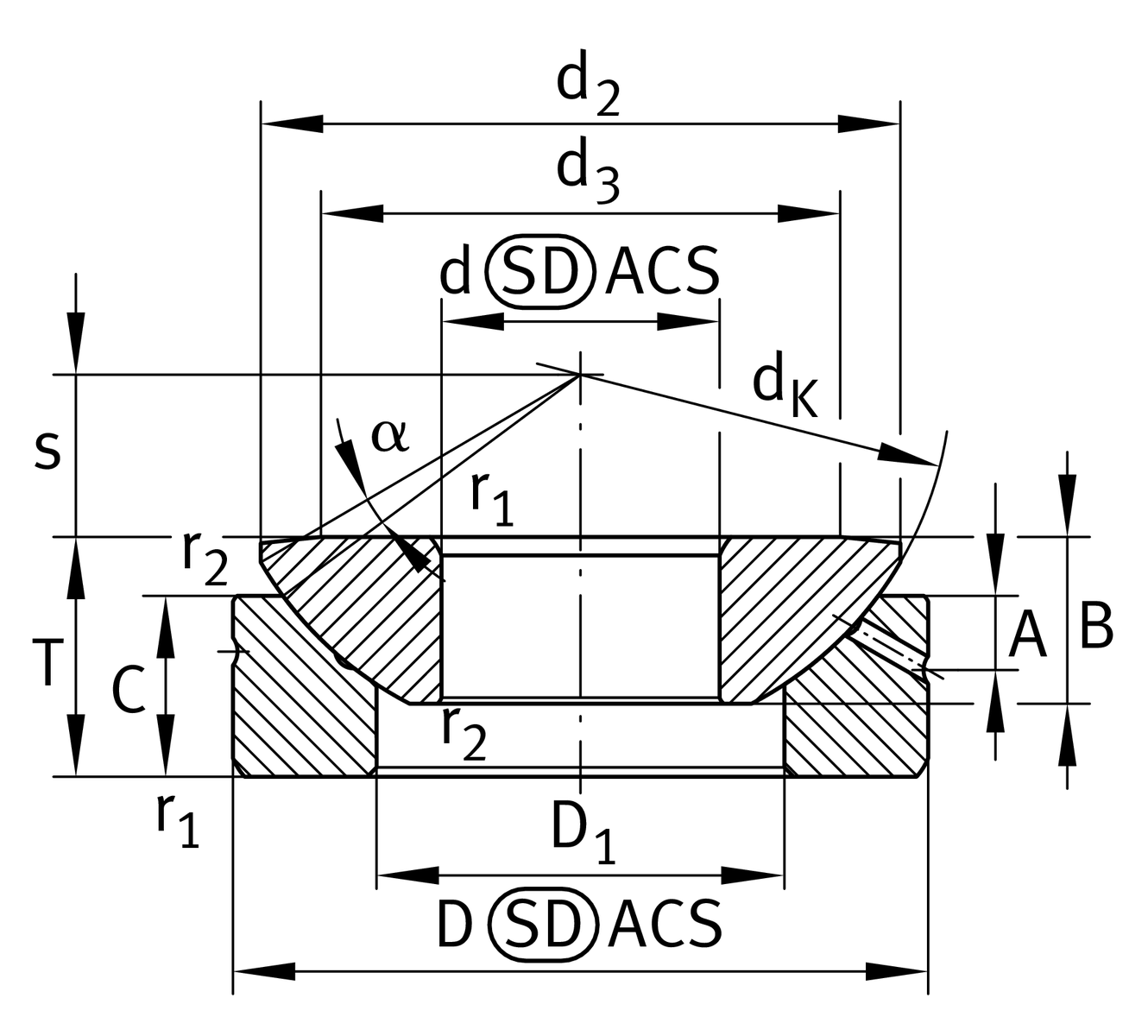

d	Diametru interior rulment	15 mm
D	Diametru exterior rulment	42 mm
T	Înălțime	15 mm
C a	Sarcină dinamică de bază, axială	67.900 N
C 0a	Sarcină statică de bază, axială	261.000 N
≈m	Masă	0,116 kg

r 1smin	Edge Spacing	0,6 mm
r 2smin	Edge Spacing	0,2 mm
d a max	Connection measure Inel interior	29 mm
D a min	Diametru conexiune carcasă	26 mm

d K	Diametru bilă	45 mm
d 3	Front surface diameter șaibă arbore	29
D 1	Diametru interior șaibă carcasă	24 mm
B	Lățime Inel interior	10,7 mm
C	Lățime Inel exterior	11 mm
s	Plane Surface Spacing	10 mm
A	Distanță alezaj de ungere	5 mm
α	Tilt angle	7 °
d OT	Diametru interior rulment, toleranță superioară	0 mm
d UT	Diametru interior rulment, toleranță inferioară	-0,008 mm
D OT	Diametru exterior, toleranță superioară	0 mm
D UT	Diametru exterior, toleranță inferioară	-0,011 mm
T OT	Înălțime, toleranță superioară	0 mm
T UT	Înălțime, toleranță inferioară	-0,4 mm
C UT	Lățime inel exterior, toleranță superioară	0 mm
C OT	Lățime inel exterior, toleranță inferioară	-0,24 mm
B OT	Lățime inel interior, toleranță superioară	0 mm
B UT	Lățime inel interior, toleranță inferioară	-0,24 mm
d 2	Connection measure Inel interior	38,9 mm

T min	Temperatură minimă de funcționare	-60 °C
T max	Temperatură maximă de funcționare	200 °C
