EGW12-E40+INA
Date tehnice INA/Schaeffler

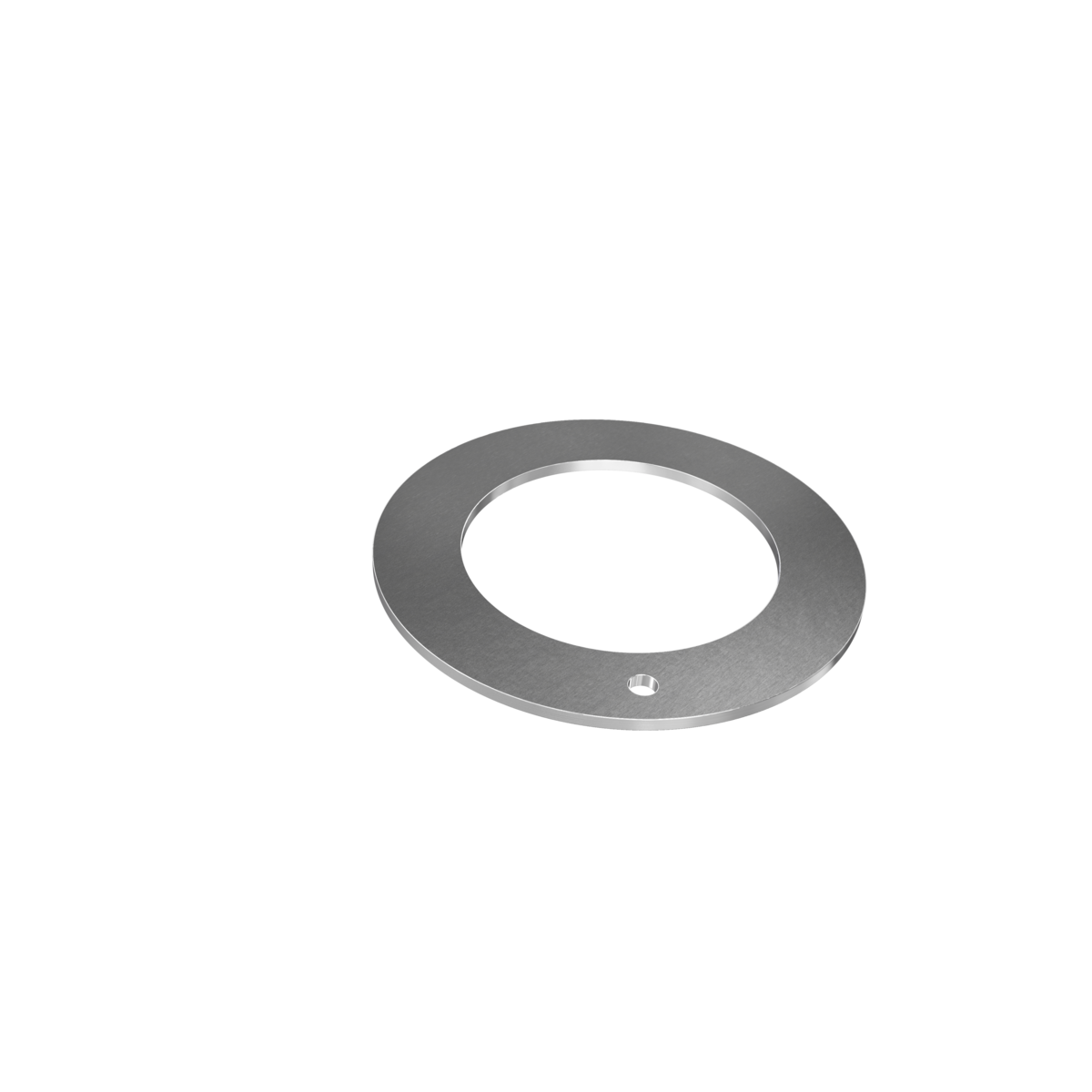

EGW12-E40 - Șaibă axială
Șaibă axială, fără întreținere, material in accordance cu ISO 3547-4, cu suport din oțel
Sarcină axială într-o direcție
Lubrifiere pe durată de viață / fără întreținere
Neetanșat
Gabarit de montaj redusPrezentare produs
| Cod produs | EGW12-E40 |
|---|---|
| Tip produs | Șaibă axială |
| Marcă | INA |
| Număr material Schaeffler | 0979563410000 |
| Tip de bază | EGW12-E40 |
| Cod BearingX | EGW12-E40 |
| Masă | 3.974 g |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Întreținere | Întreținere free | |
| Material sliding Layer | E40 | Întreținere-free strat de alunecare E40 |
| Material back | Steel |

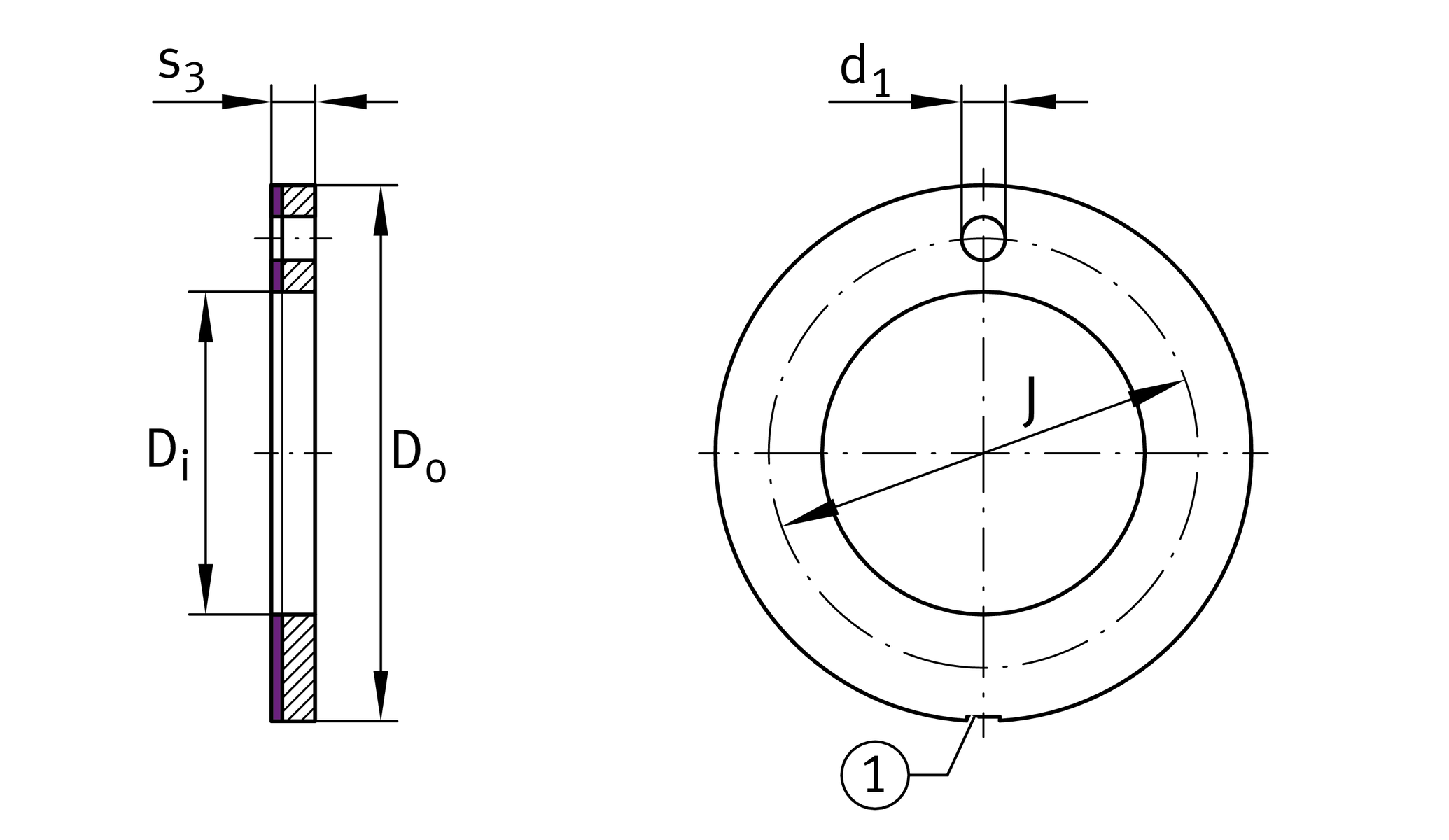

Dimensiuni principale și date de performanță
| D i | Diametru interior | 12 mm |
| s 3 | Grosime perete | 1,5 mm |
| C a | Sarcină dinamică de bază, axială | 47.500 N |
| C 0a | Sarcină statică de bază, axială | 84.800 N |
| D o | Diametru exterior | 24 mm |
| ≈m | Masă | 3,974 g |
Dimensiuni detaliate
| J | Cerc de divizare | 18 mm |
| d 1 | Diametru gaură de fixare | 1,5 mm |

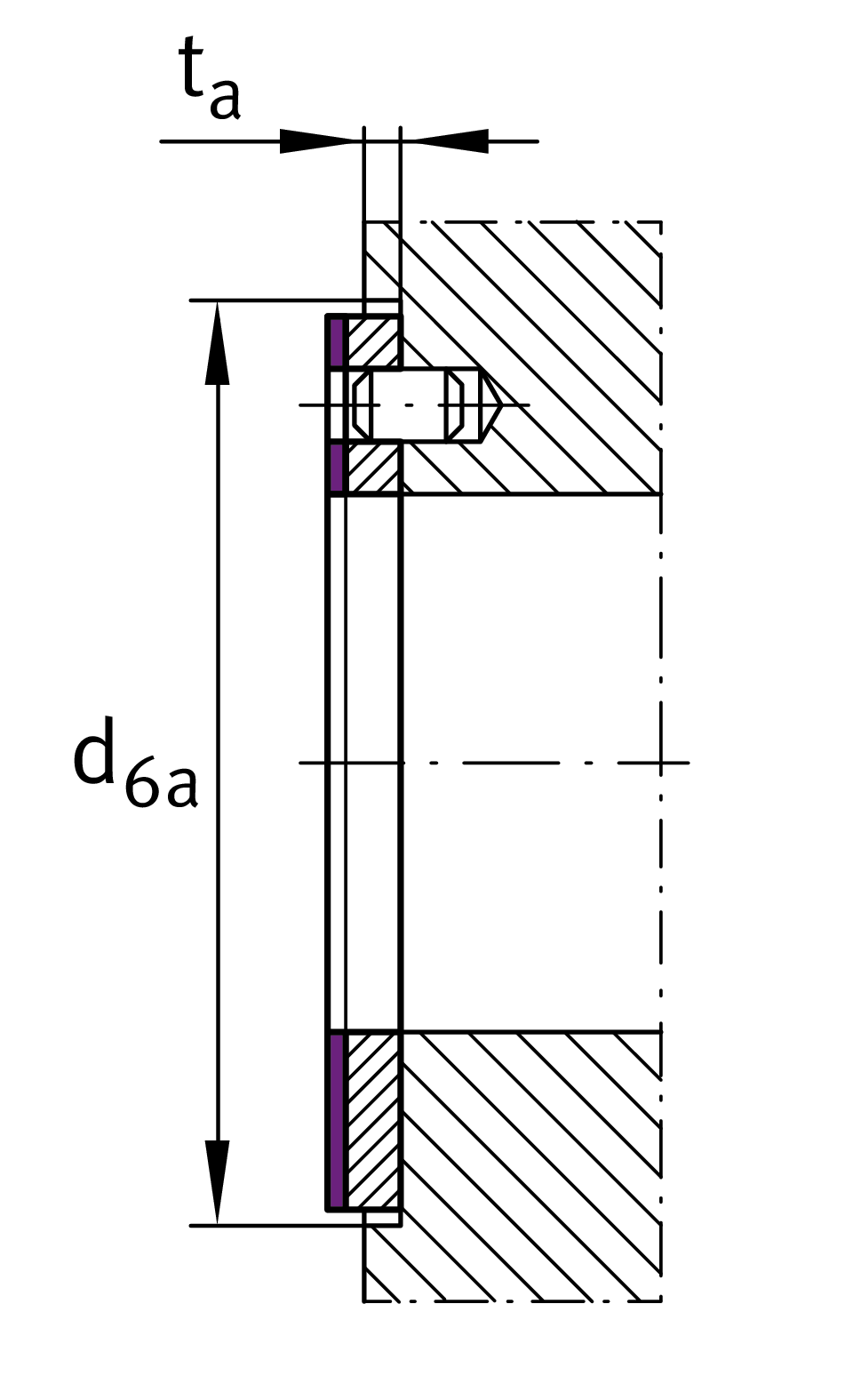

| t a | Dimensiune de montaj | 1 mm |
| d 6a | Dimensiune de montaj d_6a | 24 mm |
| D o UT | Diametru exterior, toleranță inferioară | -0,25 mm |
| D i OT | Diametru interior, toleranță superioară | 0,25 mm |
| D i UT | Diametru interior, toleranță inferioară | 0 mm |
| D o OT | Diametru exterior, toleranță superioară | 0 mm |
| s 3 OT | Grosime perete, toleranță superioară | 0 mm |
| s 3 UT | Grosime perete, toleranță inferioară | -0,05 mm |
| J OT | Cerc de divizare, toleranță superioară | 0,12 mm |
| J UT | Cerc de divizare, toleranță inferioară | -0,12 mm |
| d 1 OT | Diametru gaură de fixare, toleranță superioară | 0,4 mm |
| d 1 UT | Diametru gaură de fixare, toleranță inferioară | 0,1 mm |
| t a OT | Dimensiune de montaj, toleranță superioară | 0,2 mm |
| t a UT | Dimensiune de montaj, toleranță inferioară | -0,2 mm |
| d 6a OT | Dimensiune de montaj d_6a, toleranță superioară | 0,12 mm |
| d 6a UT | Dimensiune de montaj d_6a, toleranță inferioară | 0 mm |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -200 °C |
| T max | Temperatură maximă de funcționare | 280 °C |
