23022-2RS/VT143+SKF
Date tehnice produs

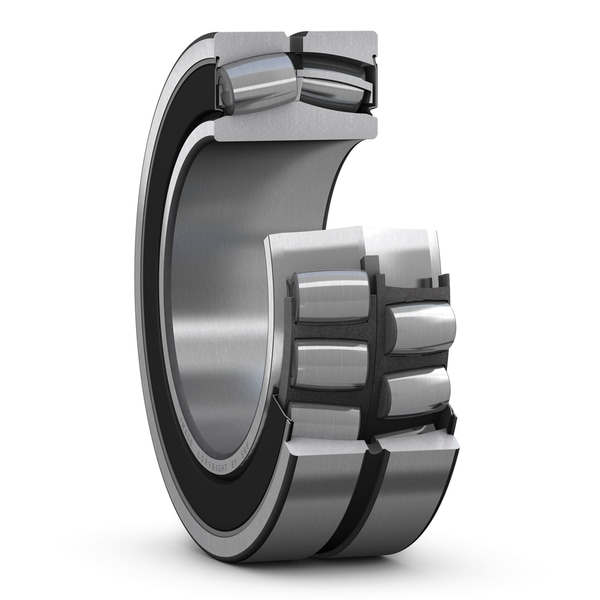

23022-2RS/VT143 - Rulment oscilant cu role cu integral sealing și cu posibilitate de relubrifiere
Rulment oscilant cu role cu integral sealing și cu posibilitate de relubrifiere Rulmenții oscilanți cu role pot prelua sarcini mari în ambele direcții. Sunt autoalinianți și compensează nealinierea și deformările arborelui, aproape fără creșterea frecării sau temperaturii. În condiții normale de funcționare, rulmenții etanșați sunt aproape fără întreținere, menținând costurile de service și consumul de unsoare la un nivel redus. Execuția include elemente care facilitează relubrifierea.
Diametru interior110 mmDiametru interior
Diametru exterior170 mmDiametru exterior
Lățime45 mmLățime
Sarcină dinamică de bază326 kNSarcină dinamică de bază
Sarcină statică de bază440 kNSarcină statică de bază
Turație limită1500 r/minTurație limită
Prezentare produs
| Cod produs | 23022-2RS/VT143 |
|---|---|
| Tip produs | Rulment oscilant cu role cu integral sealing și cu posibilitate de relubrifiere |
| Marcă | SKF |
Dimensiuni detaliate
| Diametru interior | Diametru interior | 110 mm |
| Diametru exterior | Diametru exterior | 170 mm |
| Lățime | Lățime | 45 mm |
Performanță
| Sarcină dinamică de bază | Sarcină dinamică de bază | 326 kN |
| Sarcină statică de bază | Sarcină statică de bază | 440 kN |
| Turație limită | Turație limită | 1500 r/min |
| Clasă de performanță SKF | Clasă de performanță SKF | SKF Explorer |
Proprietăți
| Număr de rânduri | Număr de rânduri | 2 |
| Element de poziționare, inel exterior rulment | Element de poziționare, inel exterior rulment | Fără |
| Tip alezaj | Tip alezaj | Cilindric |
| Colivie | Colivie | Tablă de oțel |
| Joc radial intern | Joc radial intern | CN |
| Clasă de toleranță for dimensions | Clasă de toleranță for dimensions | Nurmal |
| Clasă de toleranță for run-out | Clasă de toleranță for run-out | P5 |
| Etanșare | Etanșare | Etanșare pe ambele părți |
| Tip etanșare | Tip etanșare | Contact |
| Lubrifiant | Lubrifiant | unsoare |
| Caracteristică de relubrifiere | Caracteristică de relubrifiere | Cu |
| Candidate for remanufacturing | Candidate for remanufacturing | Da |
| Amprentă de carbon indicativă pentru produs nou | Amprentă de carbon indicativă pentru produs nou | 13 kg CO2e |
| Indicative carbon footprint for remanufactured product | Indicative carbon footprint for remanufactured product | 4.6 kg CO2e |
Logistică
| Greutate netă produs | Greutate netă produs | 3.61 kg |
| Cod eClass | Cod eClass | 23-05-09-11 |
| Cod UNSPSC | Cod UNSPSC | 31171510 |
Dimensiuni detaliate
| d | Diametru interior | 110 mm |
| tΔdmp | Limite de abatere ale diametrului mediu al alezajului | -0.02... 0 mm |
| D | Diametru exterior | 170 mm |
| tΔDmp | Limite de abatere ale diametrului exterior mediu | -0.025... 0 mm |
| B | Lățime | 45 mm |
| tΔBs | Limite de abatere ale lățimii inelului | -0.08... 0 mm |
| d2 | Diametrul umărului inelului interior | ≈ 122 mm |
| D1 | Shoulder/recess diameter of inel exterior | ≈ 156 mm |
| b | Lățime of lubrication groove | 6 mm |
| K | Diametru orificiu de ungere | 3 mm |
| r1,2 | Dimensiune teșitură | min. 2 mm |
| Clasă de toleranță ISO pentru dimensiuni | Clasă de toleranță ISO pentru dimensiuni | Nurmal |
Dimensiuni de reazem
| da | Diametru reazem arbore | min. 119 mm |
| da | Diametru reazem arbore | max. 122 mm |
| Da | Diametru reazem carcasă | max. 161 mm |
| ra | Rază de racordare | max. 2 mm |
Date de calcul
| Clasă de performanță SKF | Clasă de performanță SKF | SKF Explorer |
| C | Sarcină dinamică de bază | 326 kN |
| C0 | Sarcină statică de bază | 440 kN |
| Pu | Limită de sarcină la oboseală | 46.5 kN |
| Turație limită | Turație limită | 1500 r/min |
| e | Valoare limită | 0.21 |
| Y1 | Factor de calcul | 3.2 |
| Y2 | Factor de calcul | 4.8 |
| Y0 | Factor de calcul | 3.2 |
Toleranțe de bătaie
| tKia | Intervalul înălțimii secțiunii la inelul interior al rulmentului asamblat | 6 µm µm |
| tSd | Bătaie maximă a feței laterale a inelului interior față de alezaj | 9 µm µm |
| tKea | Intervalul înălțimii secțiunii la inelul exterior al rulmentului asamblat | 13 µm µm |
| tSD | Perpendicularitatea suprafeței exterioare a inelului exterior | 5 µm µm |
| Clasă de toleranță ISO pentru toleranțe geometrice | Clasă de toleranță ISO pentru toleranțe geometrice | P5 |
Joc radial intern
| Minimum initial clearance | Minimum initial clearance | 75 µm µm |
| Maximum initial clearance | Maximum initial clearance | 120 µm µm |
