DRS35110+INA
Date tehnice INA/Schaeffler
DRS35110 - Ansamblu suport etanșare
Ansambluri suport etanșare DRS, pentru ZARF, ZARF..-L, cu simering integrat pentru arbore rotativ
D110 mmDiametru exterior
d73 mmDiametru interior buză de etanșare de centrare
Prezentare produs
| Cod produs | DRS35110 |
|---|---|
| Tip produs | Ansamblu suport etanșare |
| Marcă | INA |
| Număr material Schaeffler | 0015010890000 |
| Tip de bază | DRS35110 |
| Masa | 0.603 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Nu |
Variantă tehnică și sufixe

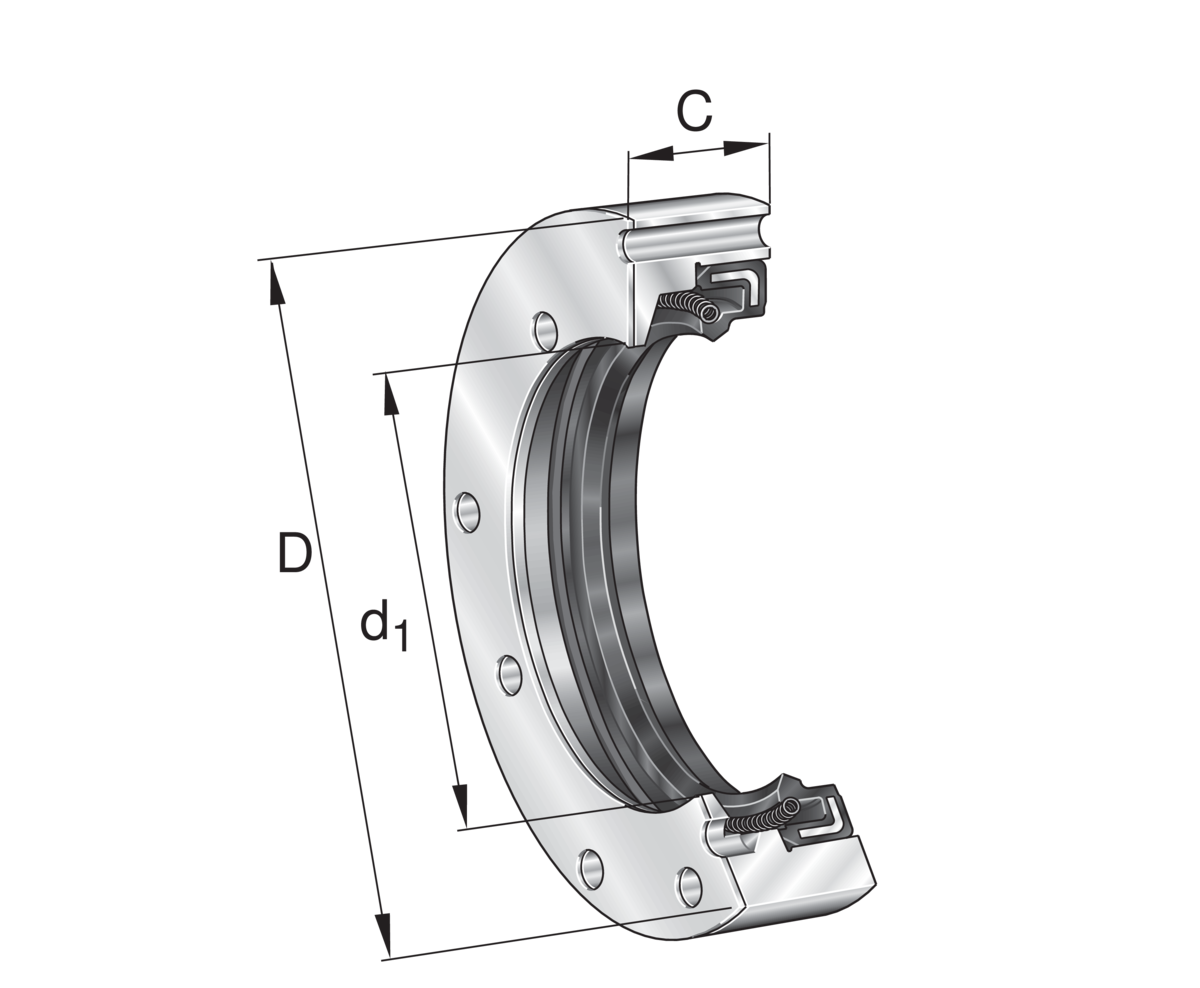

Dimensiuni principale și date de performanță
| d 1 | Diametru interior de centrare | 73 mm |
| D | Diametru exterior | 110 mm |
| C | Lățime wave carrier | 25 mm |
| ≈m | Masă | 0,603 kg |

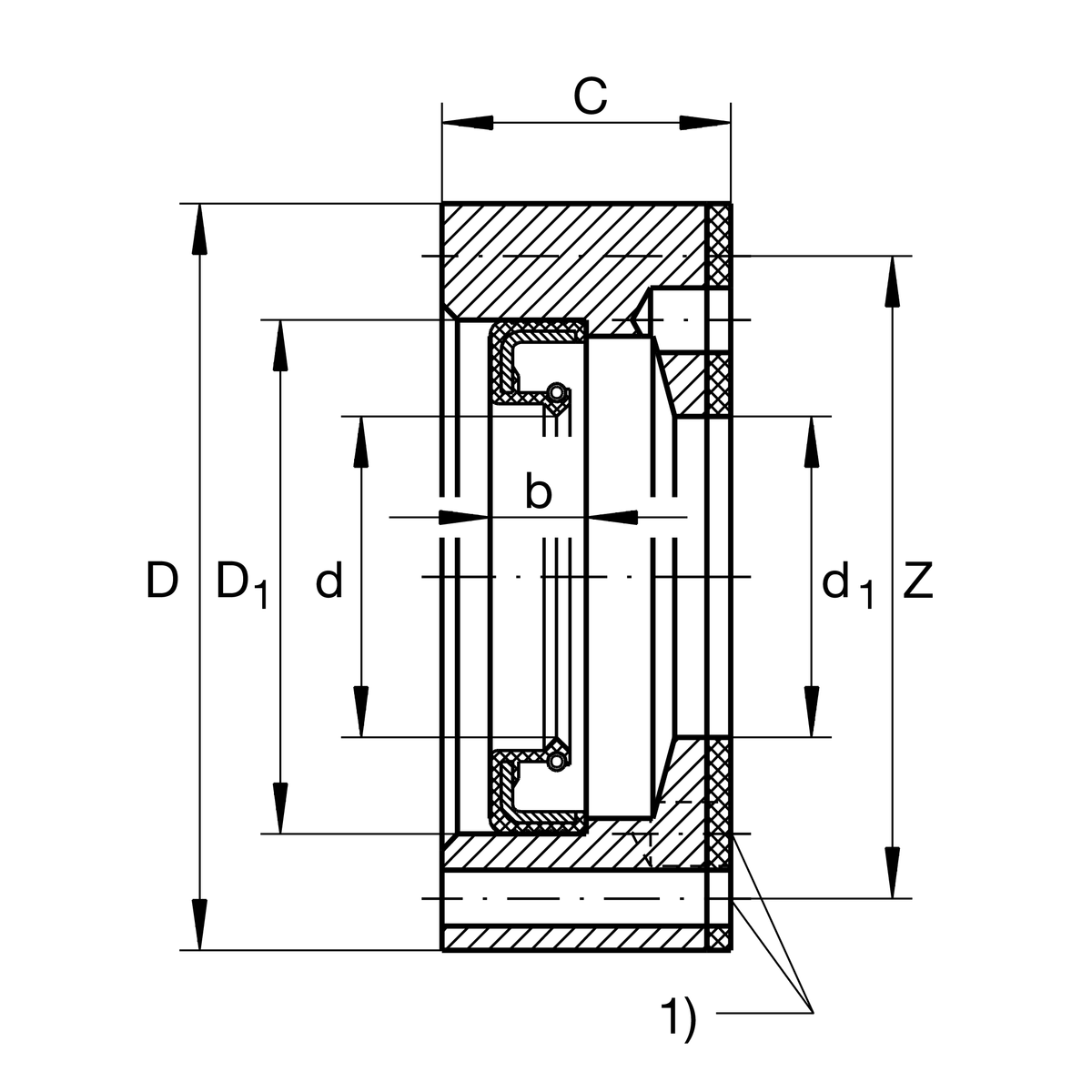

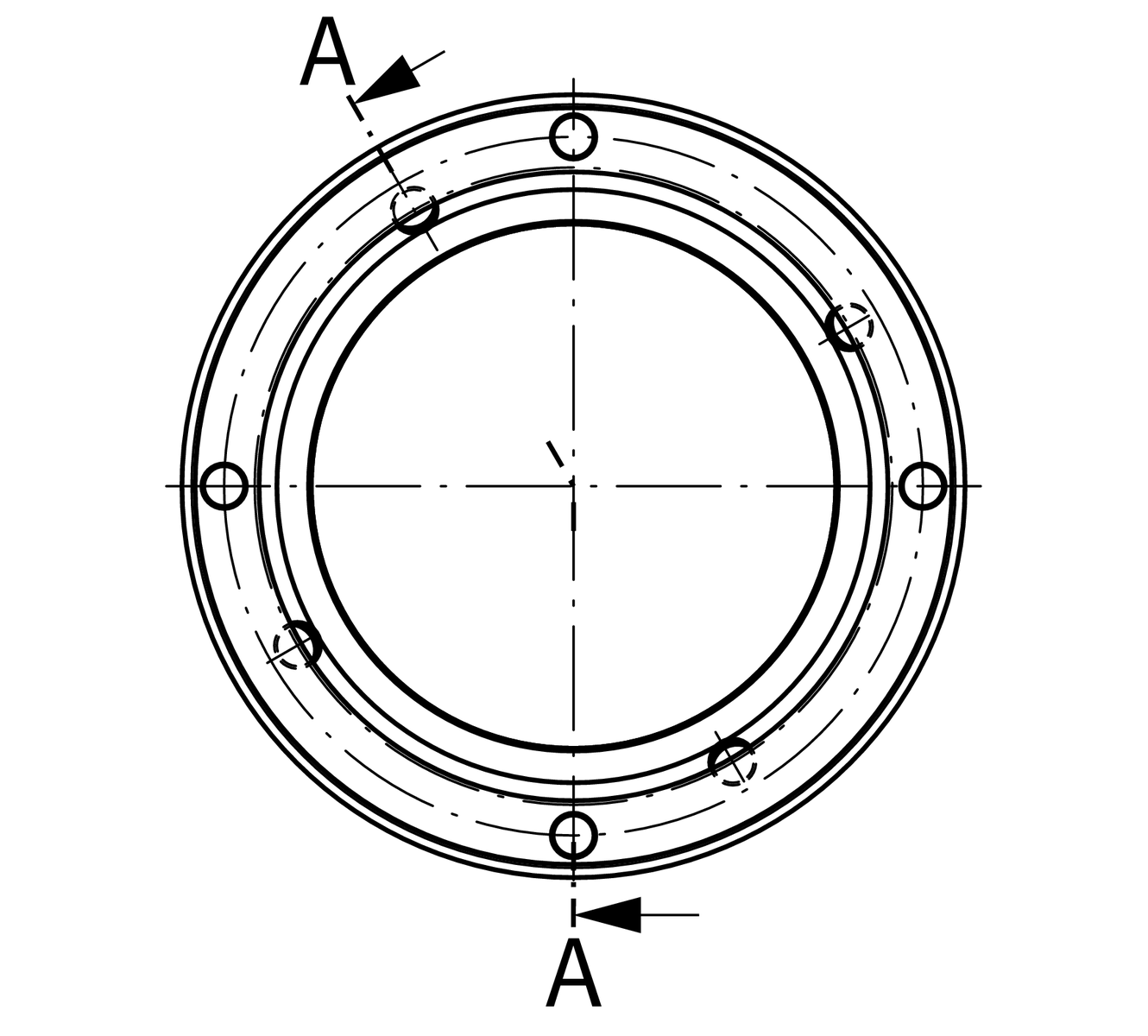

Dimensiuni detaliate
| Z | Diametru cerc de divizare (găuri) | 101 mm |
| d | Diametru interior buză de etanșare de centrare | 73 mm |
| D 1 | Diametru exterior etanșare | 95 mm |
| b | Lățime etanșare | 10 mm |
| Dimensiune șurub | M3X30 | |
| 1) | Număr de șuruburi | 4 |
Informații suplimentare
| Denumire rulment | ZARF35110(-L)-TV |
Documente
- Fișă tehnică produs DRS35110PDF produs
- MH1 Principii tehniceBroșură tehnică
- MH1 TabeleBroșură tehnică
