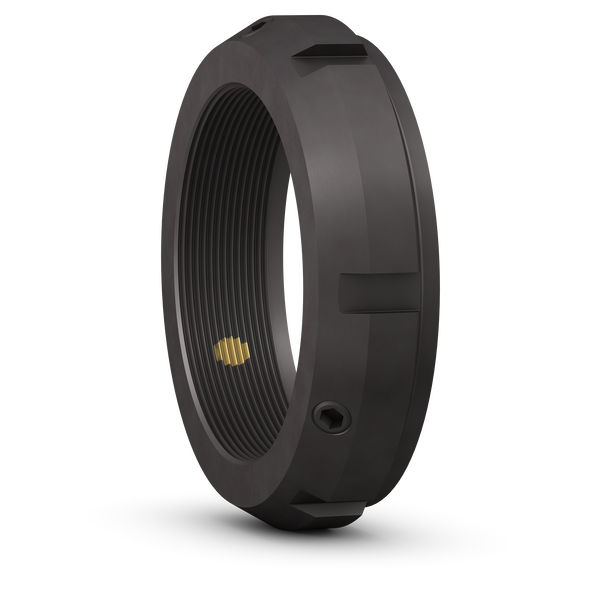

Fotografia produsului are caracter informativ
KMT15+SKF
Date tehnice produs
KMT 15 - Precision lock nut cu locking pins
Precision lock nut cu locking pins KMT precision lock nuts are intended for applications where high precision, simple assembly and reliable locking are required. The three equally-spaced locking pins enable these lock nuts to be accurately positioned at right angles to the shaft. However, they can also be adjusted to compensate for slight angular deviations of adjacent components. Maximum axial run-out between the locating face and thread (up to size 40): 0.005 mm
Designație filetM 75x2Designație filet
Diametru interior75 mmDiametru interior
Diametru exterior105 mmDiametru exterior
Lățime28 mmLățime
Dispozitiv de blocareIncorporated in the lock nutDispozitiv de blocare
Piuliță pentru montaj hidraulicNuPiuliță pentru montaj hidraulic
Prezentare produs
| Cod produs | KMT 15 |
|---|---|
| Tip produs | Precision lock nut cu locking pins |
| Marcă | SKF |
Dimensiuni detaliate
| Designație filet | Designație filet | M 75x2 |
| Diametru interior | Diametru interior | 75 mm |
| Diametru exterior | Diametru exterior | 105 mm |
| Lățime | Lățime | 28 mm |
Proprietăți
| Dispozitiv de blocare | Dispozitiv de blocare | Incorporated in the lock nut |
| Piuliță pentru montaj hidraulic | Piuliță pentru montaj hidraulic | Nu |
| Associated mounting tool | Associated mounting tool | HN 16 |
Logistică
| Greutate netă produs | Greutate netă produs | 0.78 kg |
| Cod eClass | Cod eClass | 23-11-07-05 |
| Cod UNSPSC | Cod UNSPSC | 31163218 |
Dimensiuni detaliate
| G | Filet | M 75x2 |
| d1 | Diametru exterior locating side face | 97 mm |
| B | Lățime | 28 mm |
| d3 | Diametru exterior | 105 mm |
| d4 | Diametru interior locating side face | 77 mm |
| d5 | Diameter side face opposite to bearing | 93 mm |
| M | Lățime flat spanner | 100 mm |
| b | Lățime locating slot | 8 mm |
| h | Depth locating slot | 3.5 mm |
Date de calcul
| Axial static load carrying capacity | Axial static load carrying capacity | 520 kN |
Informații de montaj
| Associated spanner (Hook spanner in accordance cu DIN 1810) | Associated spanner (Hook spanner in accordance cu DIN 1810) | HN 16 |
| Set / Locking screw size | Set / Locking screw size | M8 |
| Recommended tightening torque | Recommended tightening torque | 18 N·m N·m |
