KM3+FAG
Date tehnice FAG/Schaeffler
KM3 - Piuliță de blocare
Piulițe de blocare KM, dimensiuni principale conform DIN 981
B5 mmLățime
Prezentare produs
| Cod produs | KM3 |
|---|---|
| Tip produs | Piuliță de blocare |
| Marcă | FAG |
| Număr material Schaeffler | 0383928870000 |
| Tip de bază | KM3 |
| Masa | 0.014 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Nu |
Variantă tehnică și sufixe

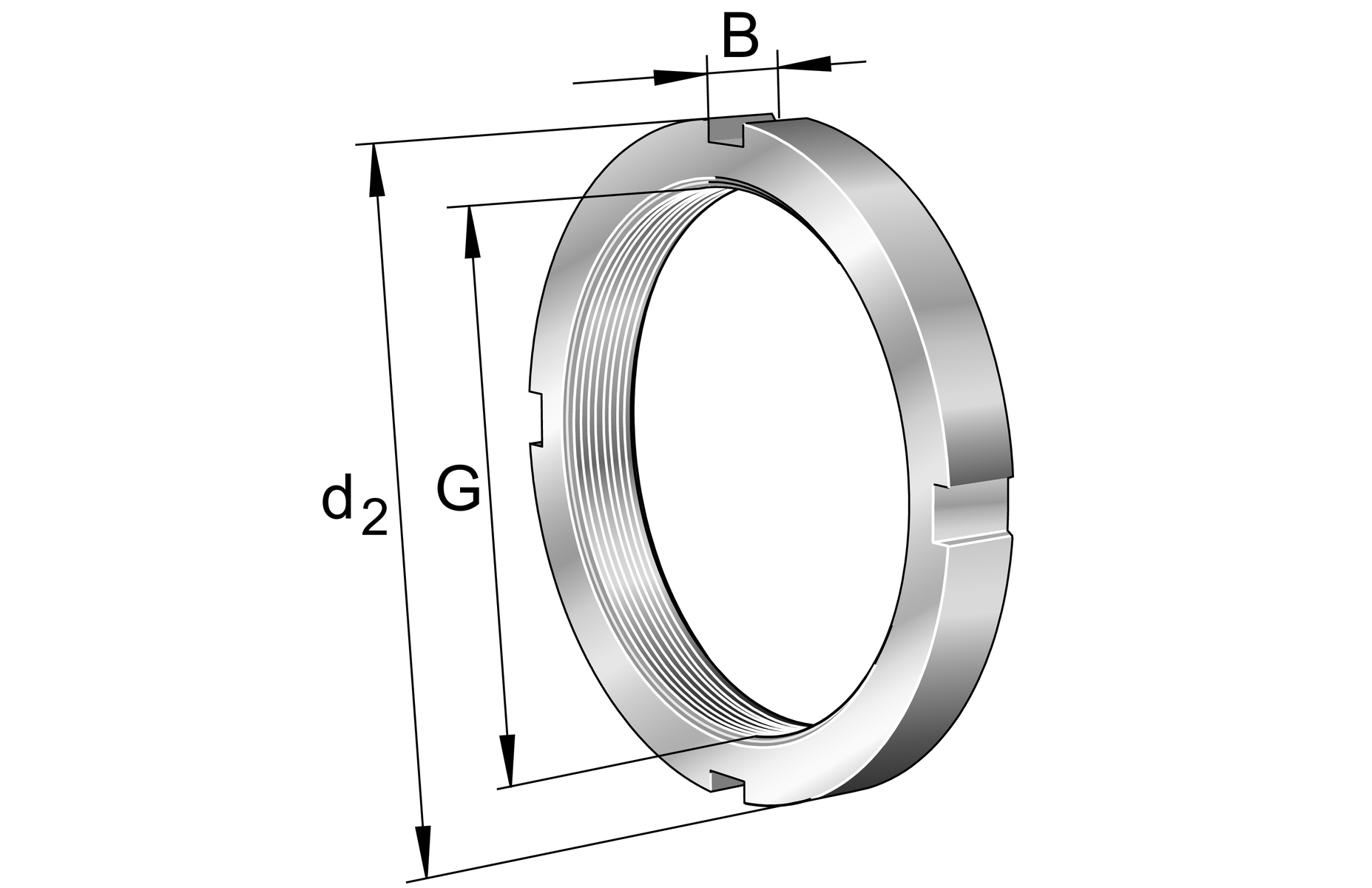

Dimensiuni principale și date de performanță
| G | Filet | M17x1 |
| d 2 | Diametru exterior | 28 mm |
| B | Lățime | 5 mm |
| ≈m | Masă | 0,014 kg |

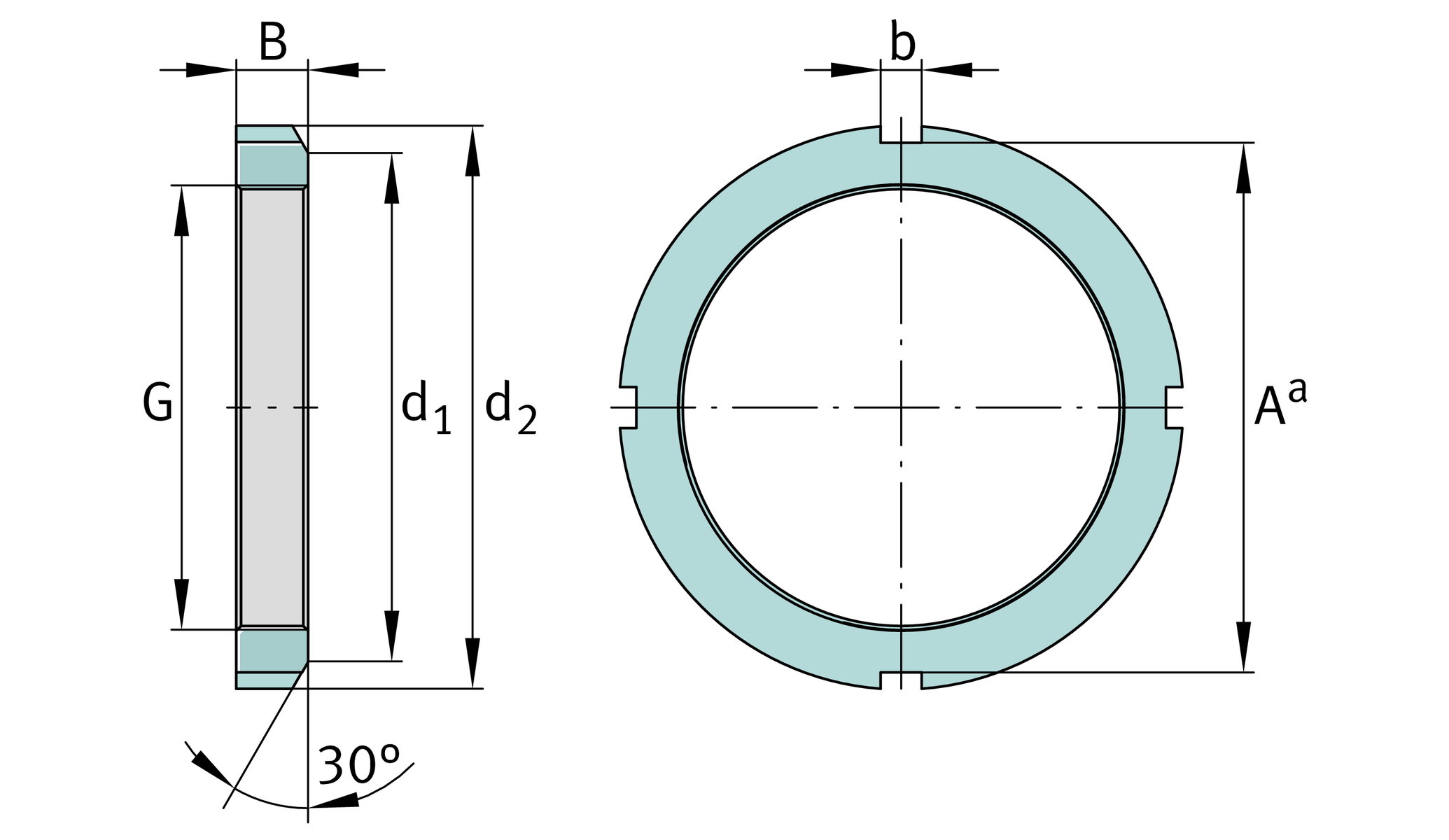

Dimensiuni de montaj
| d 1 | Diametru teșitură | 24 mm |
| b | Lățime canal de reținere | 4 mm |
| A^a | Distanță bază canal | 24 mm |
Informații suplimentare
| F | Capacitate de încărcare axială, static | 19.000 N |
| Fuse | MB3 | |
| Unghi teșitură | 30 ° |
