EGB2220-E40+INA

Date tehnice INA/Schaeffler

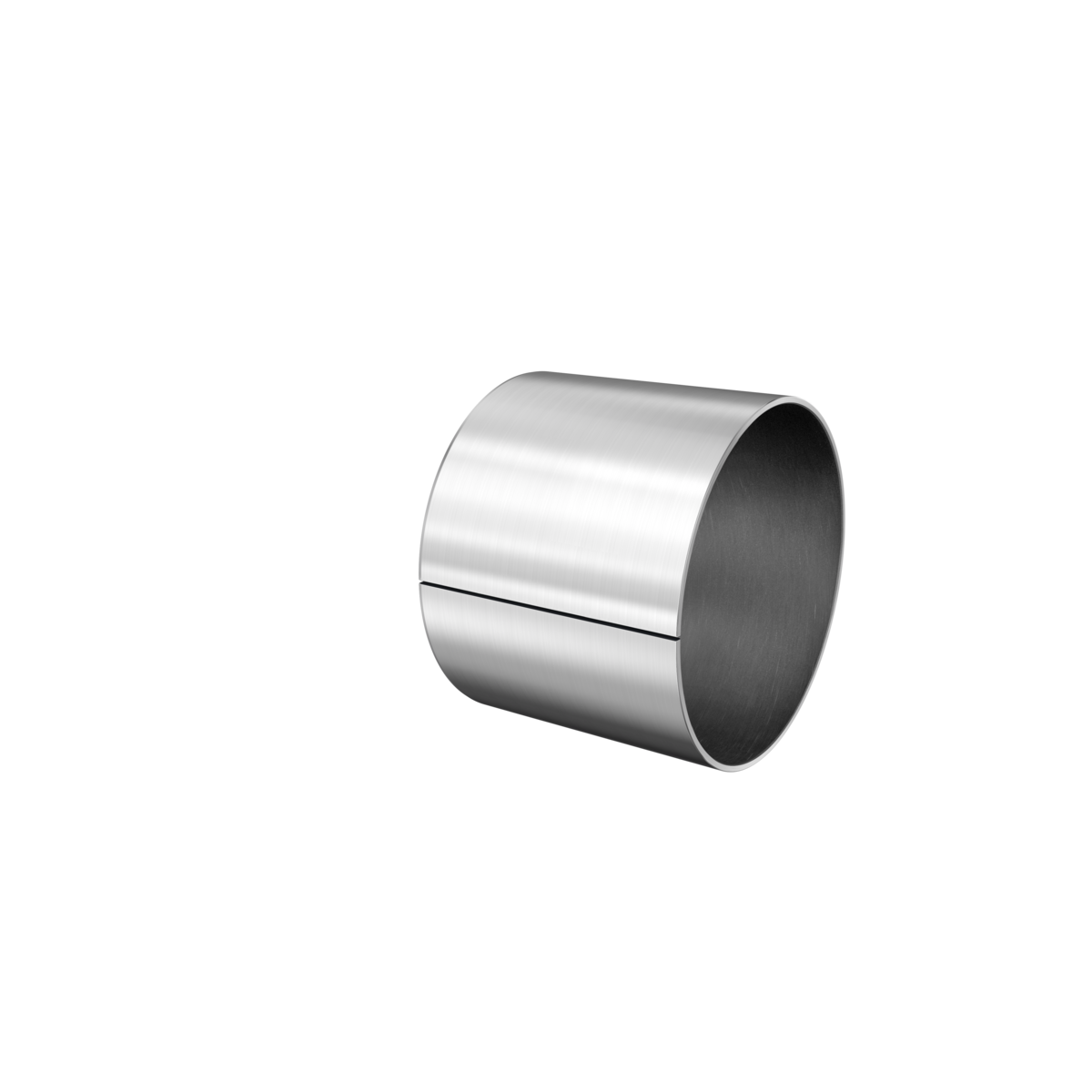

EGB2220-E40 - Bucșă

Bucșă de alunecare compozit metal/polimer, fără întreținere, ISO 3547, cu suport din oțel

B20 mmLățime

C r61.600 NSarcină dinamică de bază, radială

C 0r110.000 NSarcină statică de bază, radială

Sarcină radială

Lubrifiere pe durată de viață / fără întreținere

Neetanșat

Gabarit de montaj redus

Întreținere	Întreținere free
Tip etanșare	Fără	Neetanșat
Material sliding Layer	E40	Întreținere-free strat de alunecare E40
Material back	Steel

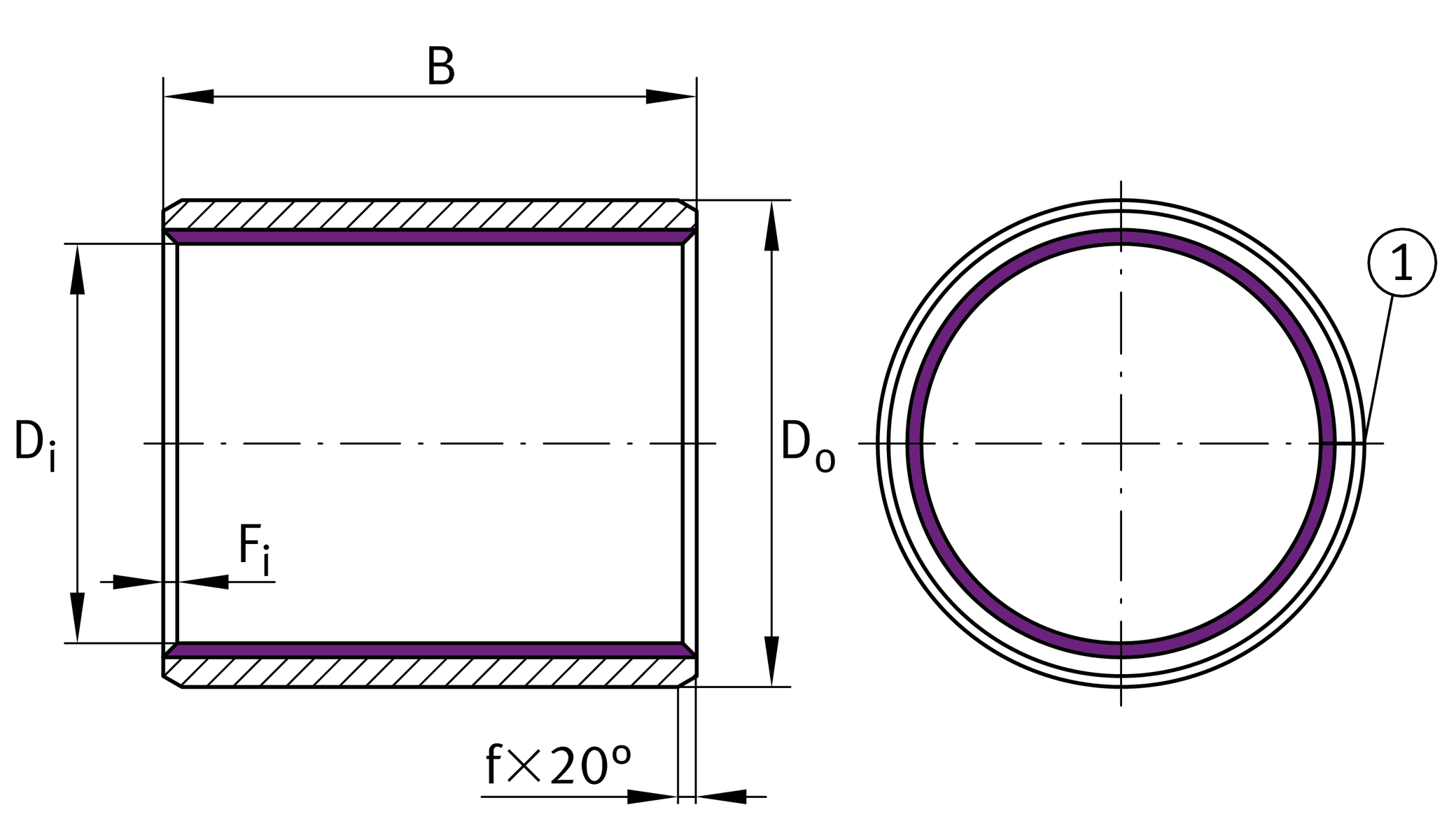

D i	Diametru interior	22 mm
D o	Diametru exterior	25 mm
B	Lățime	20 mm
C r	Sarcină dinamică de bază, radială	61.600 N
C 0r	Sarcină statică de bază, radială	110.000 N
≈m	Masă	16,3 g

f	Unghi teșitură la diametrul exterior	20 °
F iUT	Teșire muchie interioară, toleranță inferioară	0,1 mm
F iOT	Teșire muchie interioară, toleranță superioară	0,7 mm
f	Teșitură exterioară	0,6 mm
F i min	Teșire muchie interioară, min.	0,1 mm
F i max	Teșire muchie interioară, max.	0,7 mm
D i OT	Diametru interior, toleranță superioară	0,061 mm
D o OT	Diametru exterior, toleranță superioară	0,075 mm
D i UT	Diametru interior, toleranță inferioară	0,001 mm
D o UT	Diametru exterior, toleranță inferioară	0,035 mm
s 3	Grosime perete	1,5 mm
s 3 OT	Grosime perete, toleranță superioară	0,005 mm
s 3 UT	Grosime perete, toleranță inferioară	-0,025 mm
B UT	Lățime, toleranță inferioară	-0,25 mm
B OT	Lățime, toleranță superioară	0,25 mm
f OT	Teșitură exterioară, toleranță superioară	0,4 mm
f UT	Teșitură exterioară, toleranță inferioară	-0,4 mm
F i	Teșire muchie interioară	0,1 mm

T min	Temperatură minimă de funcționare	-200 °C
T max	Temperatură maximă de funcționare	280 °C
