B7009-E-2RSD-T-P4S-UL+FAG
Date tehnice FAG/Schaeffler

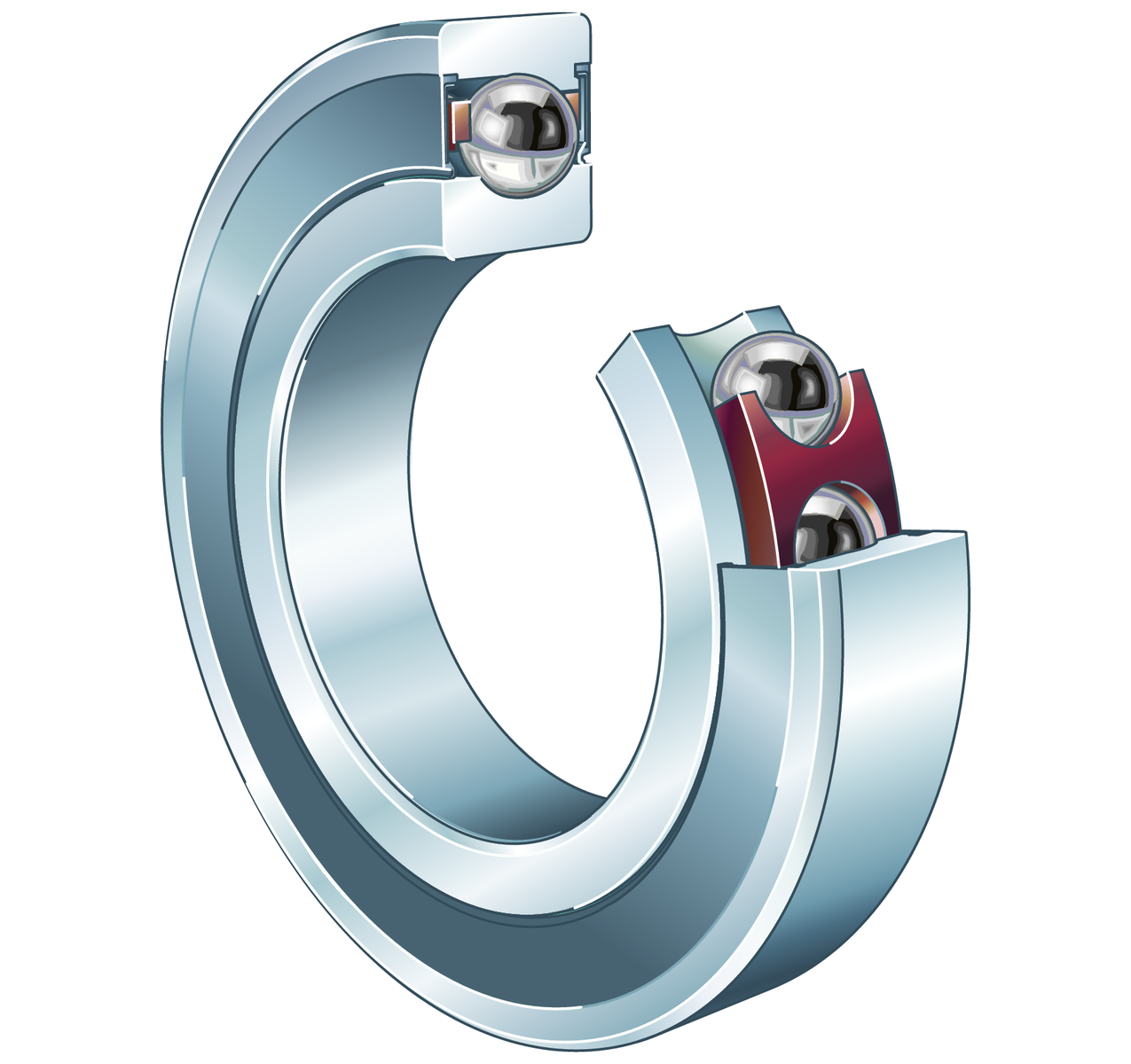

B7009-E-2RSD-T-P4S-UL - Rulment de precizie pentru arbore principal
Rulment de precizie pentru arbore principal B70..-E-2RSD, ajustat, în perechi sau seturi, unghi de contact α = 25°, etanșări cu buză pe ambele părți, fără contact, toleranțe restrânse
d45 mmDiametru interior
D75 mmDiametru exterior
B16 mmLățime
C r26.500 NSarcină dinamică de bază, radială
C 0r14.200 NSarcină statică de bază, radială
Sarcină radială
Sarcină axială într-o direcție
Lubrifiere pe durată de viață / fără întreținere
Lubrifiere cu unsoare
etanșat pe ambele părțiPrezentare produs
| Cod produs | B7009-E-2RSD-T-P4S-UL |
|---|---|
| Tip produs | Rulment de precizie pentru arbore principal |
| Marcă | FAG |
| Număr material Schaeffler | 0191507500000 |
| Tip de bază | B7009 |
| Cod BearingX | B7009-E-2RSD-T-P4S |
| Masă | 231.51 g |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Preîncărcare | L | Preîncărcare ușoară |
| Unghi de contact | E | Unghi de contact 25° |
| clasă de toleranță | P4S | Clasă de toleranță P4S, standard FAG mai bun decât P4 conform DIN 620 |
| Colivie | T | Colivie din material textil stratificat |
| Aranjament set de rulmenți | U | Rulment individual |
| Lubrifiant | GA21 | Unsoare pentru rulmenți de superprecizie, standard |

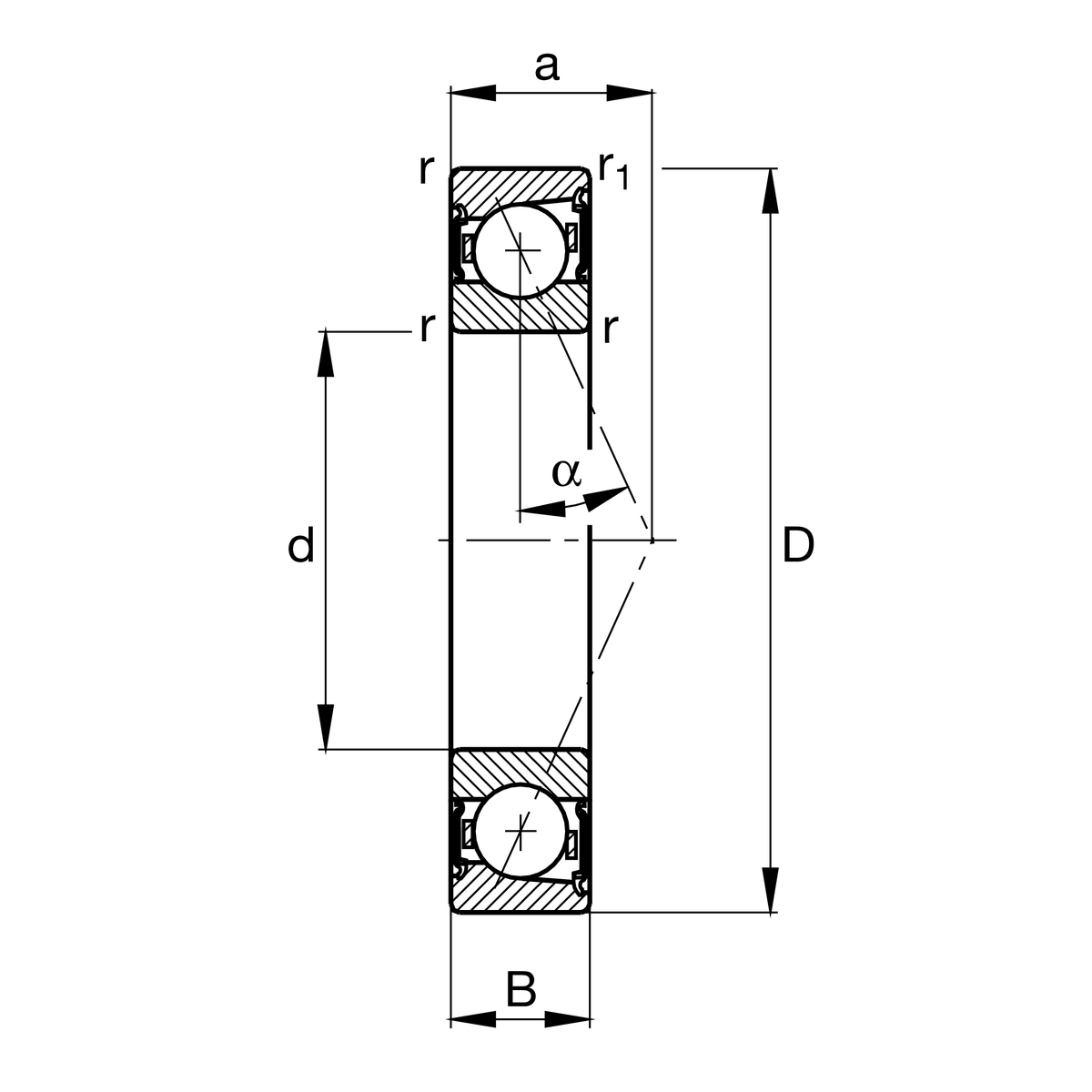

Dimensiuni principale și date de performanță
| d | Diametru interior | 45 mm |
| D | Diametru exterior | 75 mm |
| B | Lățime | 16 mm |
| C r | Sarcină dinamică de bază, radială | 26.500 N |
| C 0r | Sarcină statică de bază, radială | 14.200 N |
| C ur | limită de sarcină la oboseală, radială | 1.500 N |
| n G unsoare | Turație limită pentru lubrifiere cu unsoare | 17.000 1/min |
| ≈m | Masă | 231,51 g |

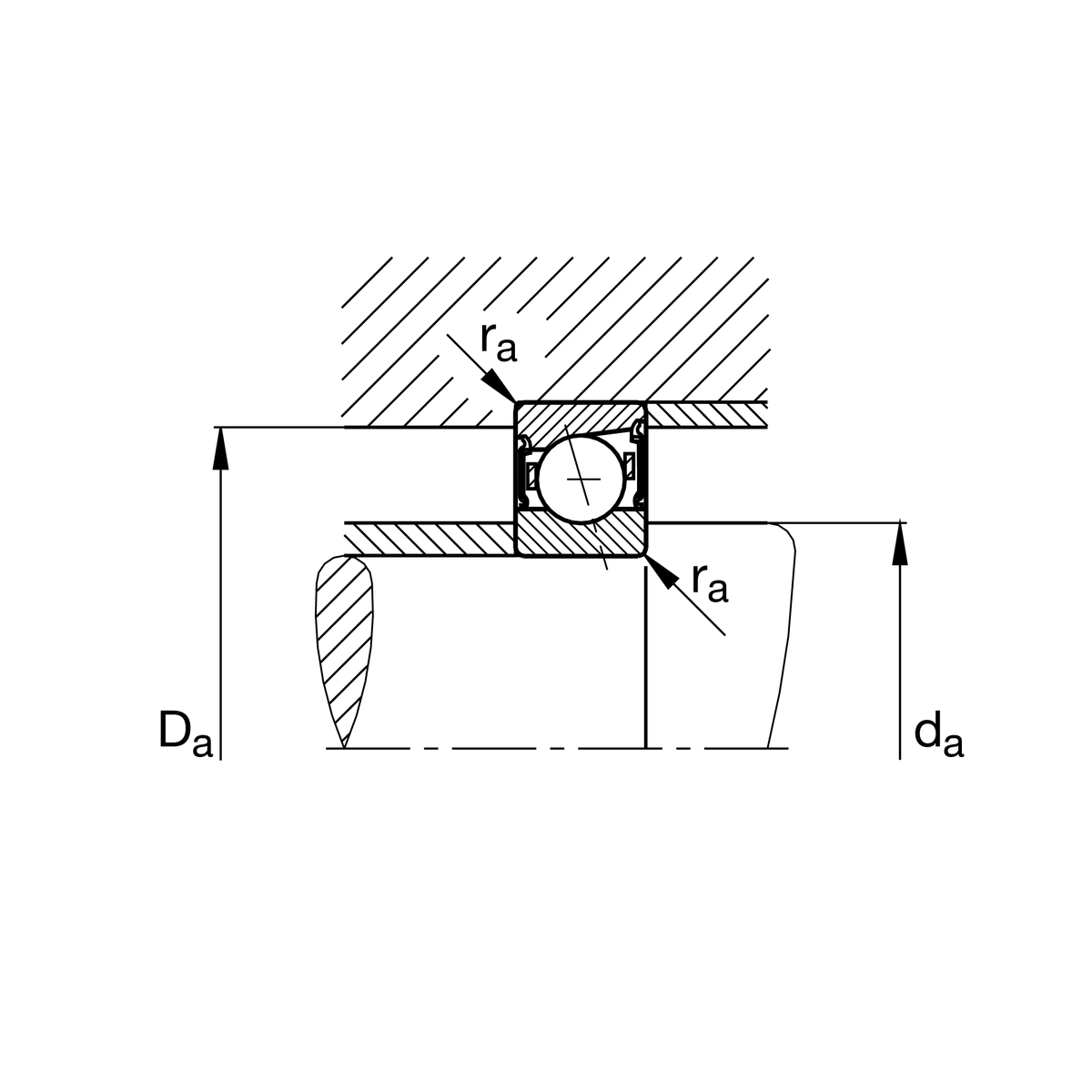

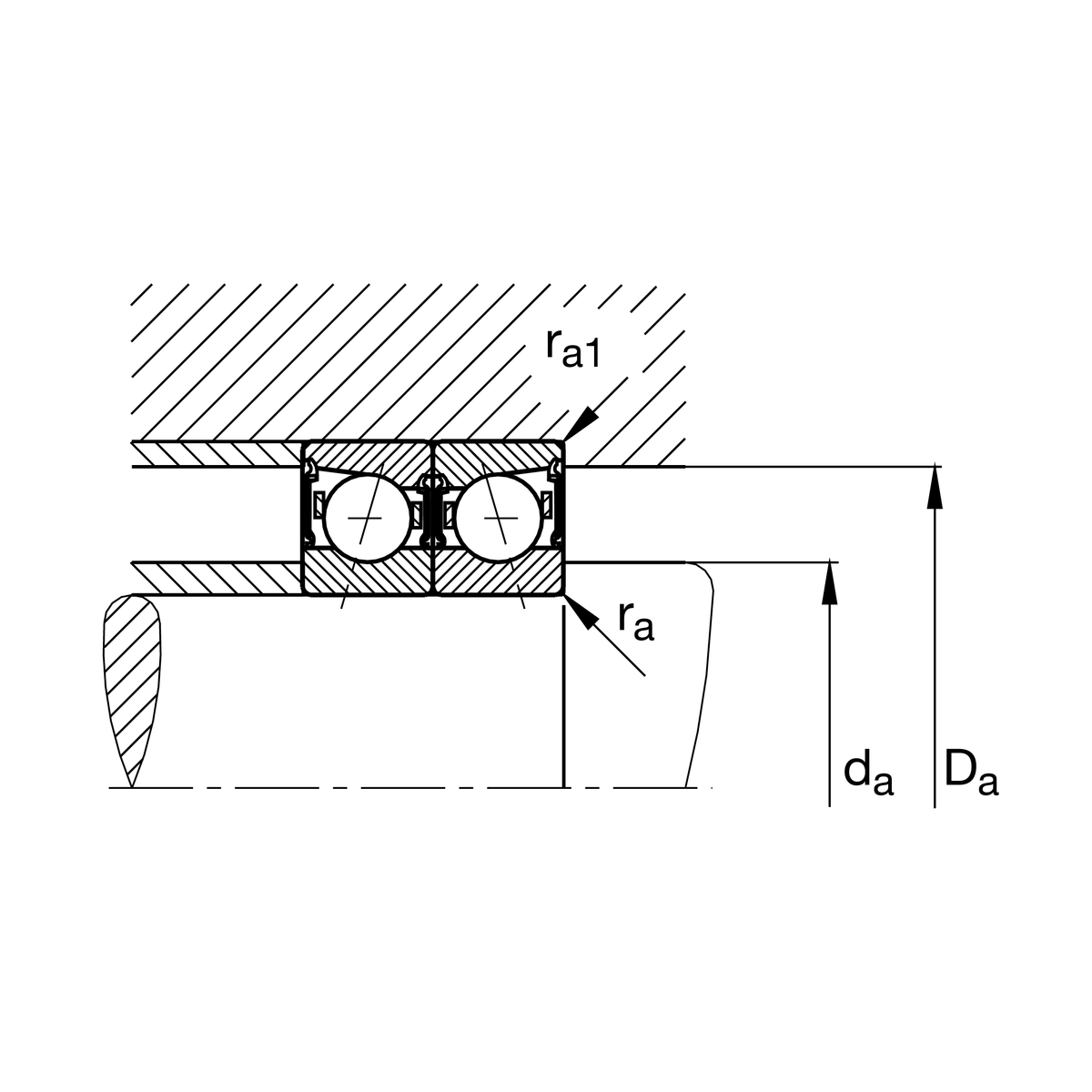

Dimensiuni de montaj
| d a | Diametru umăr arbore | 51 mm |
| d a | Diametru degajare umăr arbore | h12 |
| D a | Diametrul umărului inelului exterior | 69 mm |
| D a | Diametru degajare umăr inel exterior | H12 |
| r a max | Rază maximă a degajării | 1 mm |
| r a1 max | Rază maximă a degajării | 0,3 mm |
| a | Distanța dintre vârfurile conurilor de presiune | 22 mm |
Dimensiuni detaliate
| r min | Dimensiune minimă teșitură | 1 mm |
| r 1 min | Dimensiune minimă teșitură | 1 mm |
| α | Unghi de contact | 25 ° |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -30 °C |
| T max | Temperatură maximă de funcționare | 80 °C |
Informații suplimentare
| F V L | Forță de preîncărcare ușoară | 208 N |
| F V M | Forță de preîncărcare medie | 763 N |
| F V H | Forță de preîncărcare ridicată | 1.622 N |
| K aE L | Forță de desprindere ușoară | 606 N |
| K aE M | Forță de desprindere medie | 2.308 N |
| K aE H | Forță de desprindere ridicată | 5.082 N |
| c a L | Rigiditate axială ușoară | 115 N/µm |
| c a M | Rigiditate axială medie | 189 N/µm |
| c a H | Rigiditate axială ridicată | 259 N/µm |
